五辐式乘用车铝合金轮辋结构设计

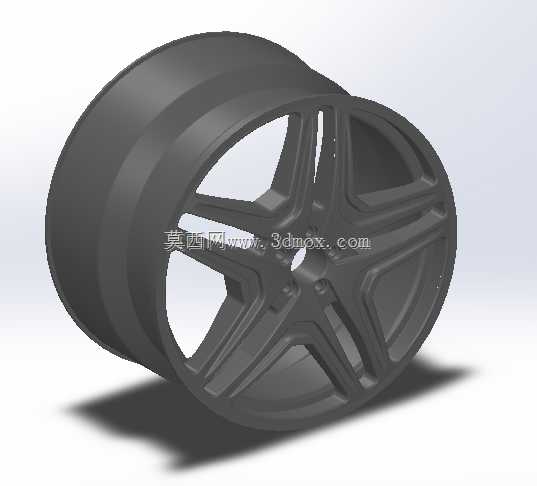

　　在乘用车底盘行走系统的设计环节中，轮辋作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接关系到整车行驶的操控稳定性、NVH表现以及被动安全性能。本次呈现的五辐式轮辋结构，采用主流的低压铸造铝合金成型工艺适配思路，整体辐条采用大切面五组双肋布局，每组辐条从中心安装座向轮缘方向做渐变加宽处理，既规避了传统细辐条轮辋径向刚度不足的问题，也能在制动系统散热环节留出足够的气流通道，匹配大尺寸通风刹车盘的散热需求。从安装边界来看，中心定位孔采用乘用车通用的台阶式止口设计，周向均匀分布的螺栓孔位按照常规五孔轴头的节圆尺寸排布，安装面预留了制动盘贴合的平整加工余量，可直接适配同参数的转向节或后桥轴头装配，不需要额外做转接结构设计。

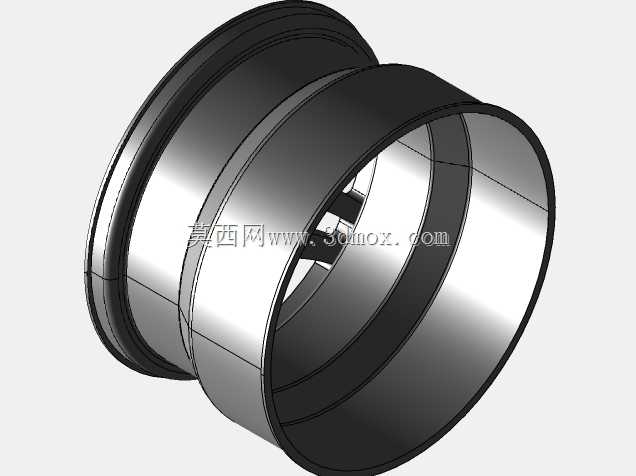

　　轮辋的胎圈座位置按照标准子午线轮胎的配合尺寸做圆角过渡，轮缘位置做加厚翻边处理，能够承受轮胎充气后的周向张紧力，同时在车辆过坎、侧倾工况下，避免胎圈脱开导致的泄气风险。在设计思路上，这款轮辋没有采用复杂的镂空或者异形辐条造型，而是在辐条背面做了等壁厚的减重槽设计，在保证13度冲击测试、径向疲劳测试、弯曲疲劳测试所需刚度强度的前提下，尽可能降低非簧载质量，减少悬架系统的往复冲击载荷，提升整车的行驶平顺性。日常整车开发过程中，轮辋的建模往往需要兼顾造型面与工程结构的匹配，很多初入行的结构工程师容易只关注外观曲面的顺滑度，忽略胎圈座的尺寸公差、螺栓孔的位置度要求，以及辐条与制动卡钳的间隙边界——这款轮辋的建模过程中，

　　特意在辐条内侧预留了足够的卡钳避让空间，可适配常规的单活塞浮动卡钳以及大四活塞固定卡钳的安装边界，不需要在整车匹配阶段额外打磨辐条或者加装垫片。从实际应用场景来看，这类轮辋多用于家用紧凑型、中型乘用车的原厂配套或者售后改装场景，其对称式的五辐结构在做动平衡时更容易调整配重块位置，减少车轮高速转动时的抖动量；同时大开口的辐条间隙，也方便日常使用中冲洗制动盘上的粉尘、泥污，减少粉尘附着导致的制动抖动问题。轮辋的轮辋槽深度按照常规无内胎轮胎的拆装要求设计，既保证轮胎拆装时的操作空间，也不会因为槽深过大导致轮辋整体刚度下降。在结构校核层面，这款轮辋的辐条与轮辐连接位置做了大圆弧过渡，避免应力集中导致的辐条断裂问题，

　　中心安装座的厚度按照轴头锁紧螺母的压紧力要求做了加厚处理，能够承受长期交变载荷下的压紧力衰减，避免车轮行驶中出现松动风险。很多售后改装轮辋往往为了追求极致轻量化，过度削减辐条和安装座的壁厚，导致弯曲疲劳测试中出现裂纹，这款结构在设计时保留了足够的安全余量，壁厚分布遵循载荷传递路径优化，从中心安装座到轮缘的壁厚按照应力分布做渐变减薄，既不浪费材料增加重量，也不会在高载荷工况下出现结构失效。对于三维建模从业者而言，这类轮辋模型可以作为底盘行走部件建模的练习载体，练习曲面造型与工程结构的结合方法，掌握胎圈座、轮缘、安装孔等标准结构的尺寸规范，理解非簧载部件的设计逻辑，避免只做外观造型而忽略实际装配与使用需求的问题。
