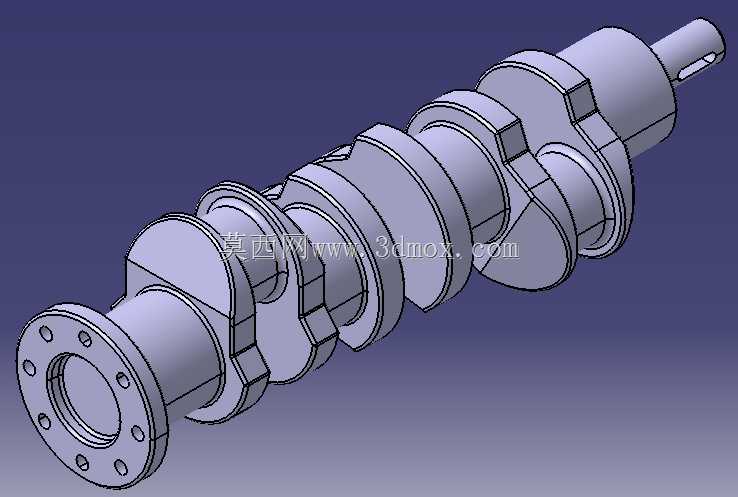

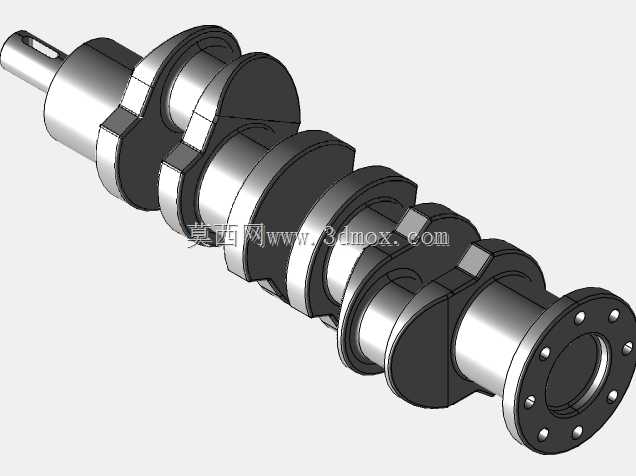

三缸动力总成曲轴结构三维数模

　　在小排量乘用车动力总成、通用小型发电机组、农用机械动力单元的开发流程中，曲轴作为曲柄连杆机构的核心回转部件，其结构合理性直接决定整机的运转平顺性、NVH表现与服役寿命，本次完成的三缸曲轴三维数模，完全围绕实际装机的工程需求搭建，可直接用于结构校核、运动仿真、工装设计与教学演示场景。不同于四缸机型的180度点火间隔，三缸曲轴的曲拐夹角采用120度均匀布置，从根源上平衡一阶往复惯性力矩，数模搭建阶段就充分考虑了实际加工的工艺可行性，所有轴颈的过渡圆角、油孔倒角、平衡块的去重槽结构都做了完整还原，没有做简化处理，避免后续仿真或加工环节出现参数偏差。从安装边界来看，该曲轴的主轴颈直径按照主流1.0-1.5L排量三缸机型的通用尺寸设计，

　　前端轴颈预留了正时齿轮、皮带轮的安装键槽与定位端面，法兰端的螺栓孔分布完全匹配同系列飞轮与离合器总成的安装接口，不需要额外做结构修改就能适配常规横置前驱动力舱的布置空间，轴向定位尺寸也预留了止推片的安装间隙，符合量产机型的装配公差要求。功能特性层面，数模完整还原了曲轴的润滑油道结构，从主轴颈到连杆轴颈的斜向油孔做了贯通处理，在做流体仿真时可以直接导入计算润滑油的流量分配与压力损失，平衡块的外形轮廓经过优化，在保证平衡率达到量产机型要求的85%以上的前提下，尽可能缩减了曲轴的整体转动惯量，降低动力总成的启动负载与加速响应迟滞。设计思路上没有盲目追求轻量化而牺牲结构强度，所有连杆轴颈的重叠量符合高强化机型的设计规范，

　　曲臂的厚度取值兼顾了锻造成型的工艺性与高速回转下的刚度要求，避免运转过程中出现过大的挠曲变形导致轴颈偏磨。针对三缸机型天生的倾覆力矩波动问题，数模的平衡块配重角度做了针对性调整，后端轴颈的尺寸也预留了双质量飞轮的安装空间，可直接匹配不同减振方案的验证需求。在实际工程应用中，该数模既可以用于新机型开发初期的方案对标，快速搭建曲柄连杆机构的运动学模型，计算活塞行程、连杆摆角、活塞侧推力等核心参数，也可以用于职业院校的机械原理教学，让学员直观理解曲拐布置与发动机点火顺序、平衡特性的对应关系，还能作为机加工实训的编程参考模型，直接生成主轴颈、连杆轴颈磨削的数控加工程序。需要注意的是，数模的所有配合面都按照装配要求做了公差带的预留，轴颈表面的粗糙度要求对应的结构特征也做了区分，导入有限元分析软件时可以直接对不同表面施加载荷与约束，不需要额外做几何清理，油孔出口处的圆角结构也做了细化，避免应力集中计算时出现结果失真的问题。
