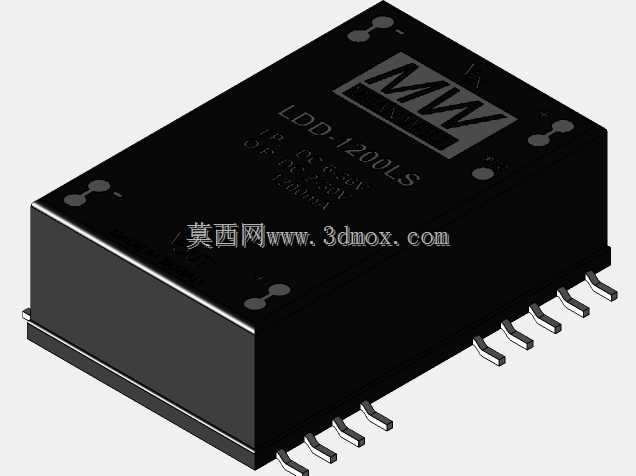

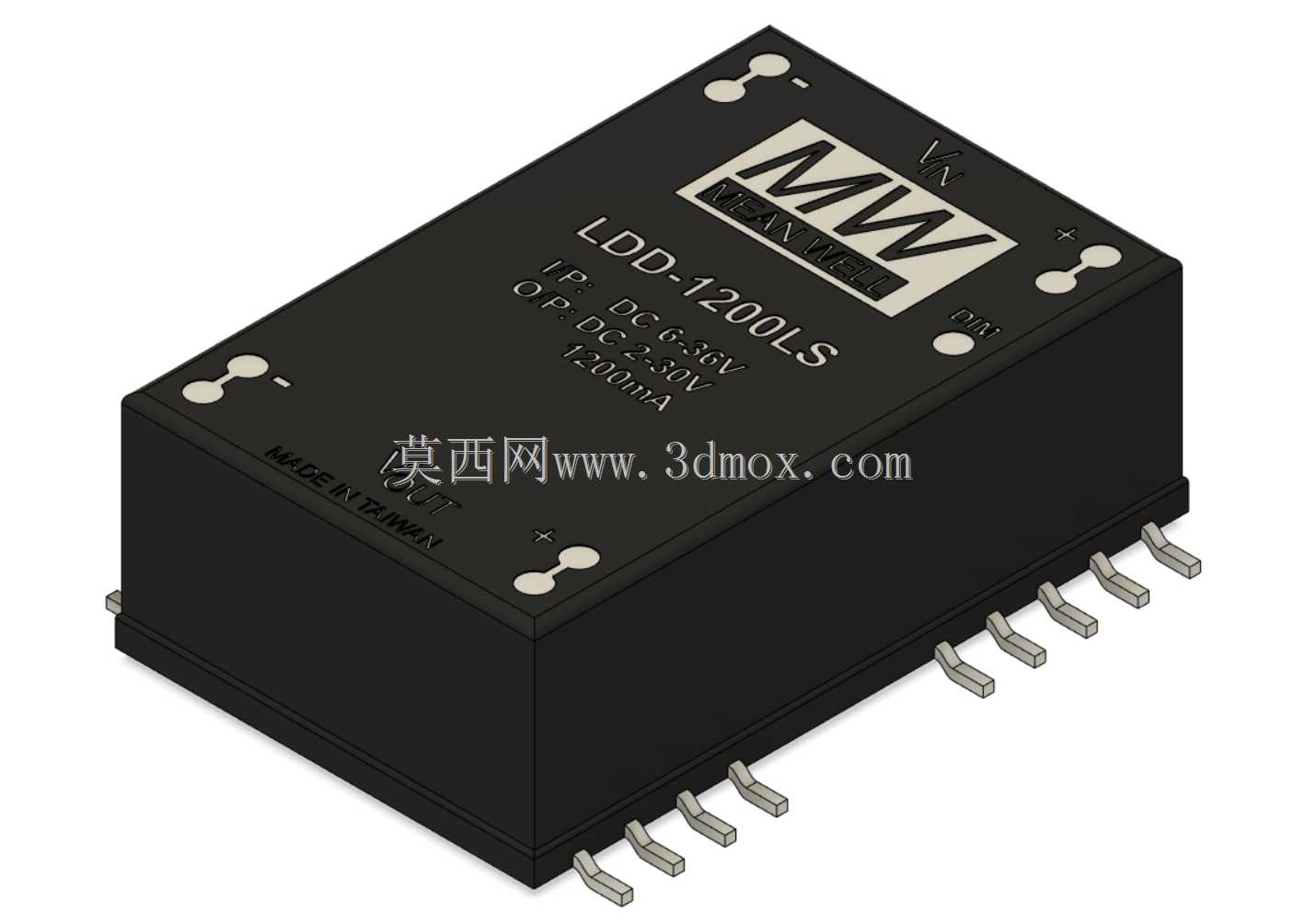

明纬LDD-1200LS恒流LED驱动电源结构

　　这款DC-DC恒流LED驱动模块，主要面向低压直流供电场景下的LED恒流驱动需求，常见于工业设备状态指示灯阵列、户外便携照明设备、车载辅助照明系统、小型光伏供电照明装置等场景，这类场景普遍存在输入电压波动范围大、安装空间紧凑、对驱动电流稳定性要求高的特点，普通线性稳压驱动无法适配宽压输入下的恒流输出需求，容易出现LED光衰过快、亮度随输入电压波动、甚至过流烧毁灯珠的问题。从功能特性来看，该模块支持6-36V的宽范围直流输入，可适配12V、24V等常见工业直流母线电压，也能兼容车载12V供电、锂电池组供电等电压存在波动的供电场景，输出端可提供2-30V的电压适配范围，恒定1200mA输出电流，能够驱动多颗串联的中功率LED灯珠，

　　恒流精度控制在合理区间内，避免电流波动带来的光色偏移问题。模块本身集成了完整的DC-DC变换电路、恒流控制环路、输入输出保护电路，无需外围额外搭建复杂的驱动电路，仅需完成输入输出端的接线即可正常工作，大幅降低了终端设备的电路设计复杂度。在结构设计层面，该模块采用SMT表贴式封装设计，整体为长方体塑封结构，本体采用黑色耐高温绝缘材料封装，可有效隔绝外界粉尘、潮气对内部电路的侵蚀，同时具备一定的绝缘耐压能力，避免在密集布线的电路板上出现爬电风险。模块的引脚采用双侧引出的表贴焊脚设计，焊脚间距符合常规SMT加工的工艺要求，可直接通过回流焊工艺焊接在PCB板上，无需额外打孔，能够有效节省PCB的布线空间，适合高密度安装的紧凑型设备使用。

　　模块本体表面丝印清晰标注了输入输出极性、参数信息，生产组装过程中可快速识别安装方向，避免反向焊接导致的模块烧毁问题。从安装边界来看，设计PCB封装时需要注意，模块本体的投影区域下方尽量避免布置过高的元器件，模块焊接后与PCB表面的间隙较小，若下方布置元件容易出现装配干涉，同时要预留足够的散热铜皮区域，因为模块在满负载工作时会产生一定的热量，通过焊脚将热量传导至PCB铜皮可有效提升模块的长期工作稳定性。输入输出端的布线需要尽量远离敏感的模拟信号线路，避免DC-DC开关工作时产生的纹波干扰其他电路的正常工作。在三维建模过程中，需要精准还原模块的本体外形尺寸、焊脚的位置与成型角度、表面丝印的位置与极性标识，

　　确保模型导入PCB设计软件后能够准确匹配封装，不会出现装配干涉问题，同时要还原模块表面的凹凸标识细节，方便结构设计阶段进行整机的装配校验，确认模块在设备外壳内部的安装空间是否充足，与周边结构件是否存在碰撞风险。对于需要进行设备热仿真的场景，精准的模型尺寸也能帮助工程师更准确地计算模块周边的空气流通空间，评估散热方案的合理性。这类模块化的驱动器件，在结构设计时往往容易被忽略实际的外形公差，建模时需要参考器件的实际安装公差要求，预留合理的装配间隙，避免生产组装时出现元器件无法贴装的问题。
