低功耗温湿度集成传感元件三维结构

　　做便携环境监测设备结构设计时，最先要敲定的就是核心传感元件的安装边界，这款温湿度集成传感元件的三维结构，能直接帮结构工程师跳过元件实物测绘的环节，在布局阶段就把传感区域的避让空间、气路流通通道预留到位。从实际应用场景看，这类元件常被嵌入到智能家居的温湿度变送器、工业手持巡检仪、冷链运输的温度记录标签、可穿戴环境监测设备里，甚至部分户外气象监测的微型节点也会选用同规格元件，核心需求就是在极小的安装空间内，同时完成环境相对湿度与温度的精准采集，且不需要额外配置复杂的信号调理电路。

　　从功能特性上看，这款传感元件采用数字信号输出，不需要在PCB上额外搭建AD转换电路，能直接通过标准通讯总线和主控芯片交互，自身的低功耗设计适配电池供电的便携设备，休眠状态下的电流消耗能控制在微安级别，不会过度挤占便携设备的电池容量配额。传感区域的金属防护边框做了内凹的圆弧过渡，既可以避免生产组装过程中吸嘴、工装直接接触到核心的湿敏感测层，也能在元件过回流焊的时候，减少高温气流直吹感测区域造成的元件初始精度偏移。

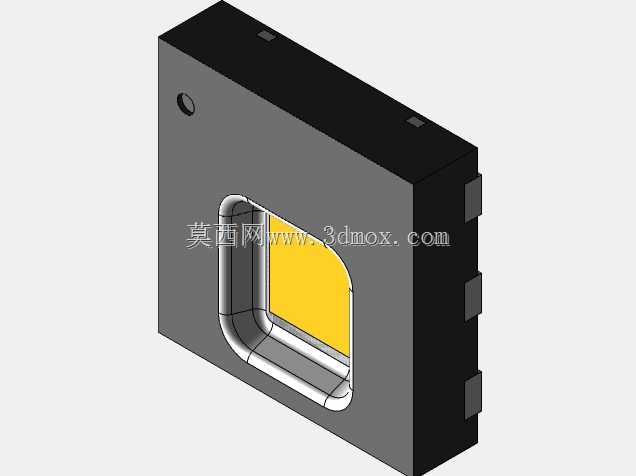

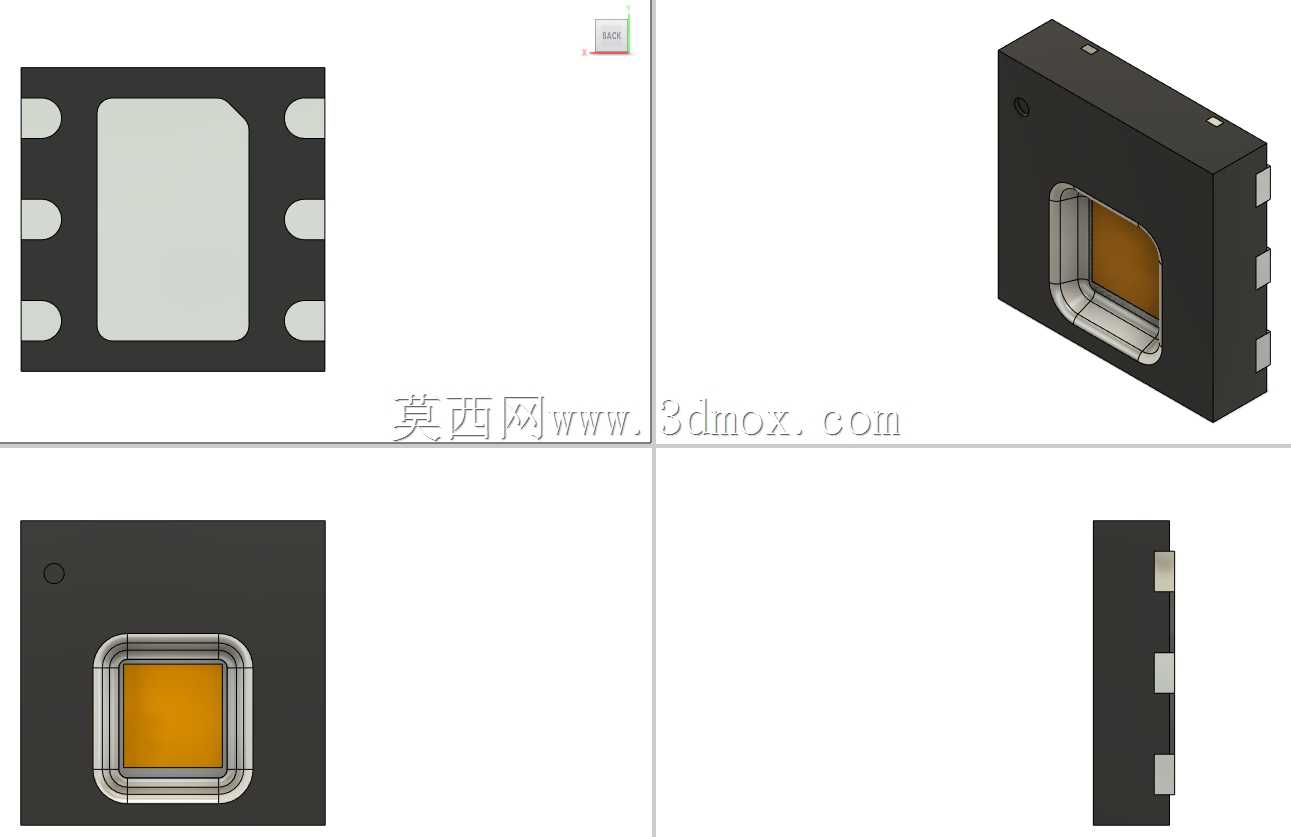

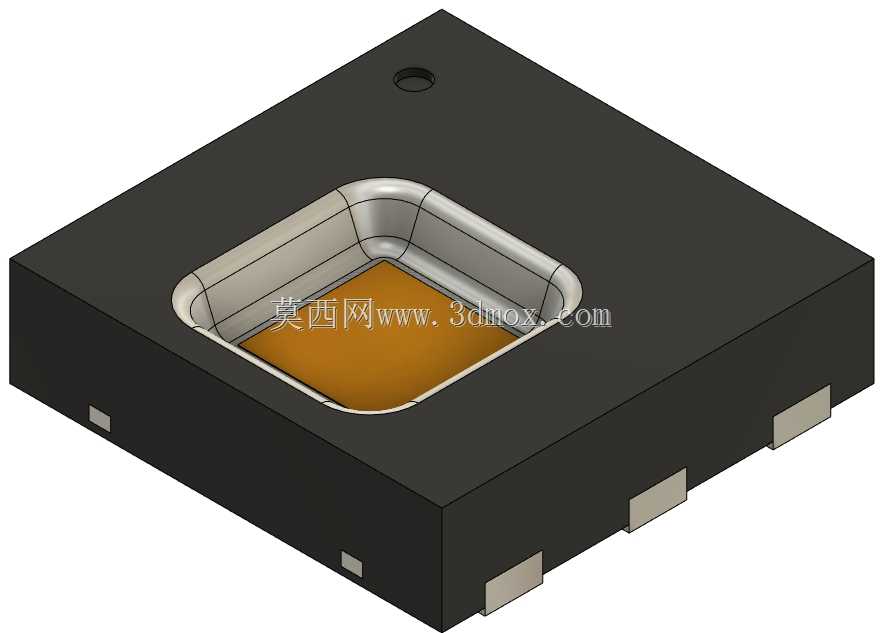

　　建模时的设计思路完全围绕贴片封装的生产装配要求展开，主体塑封基体的尺寸公差严格按照表贴元件的工业标准设定，底部的焊盘位置、尺寸、共面度都匹配标准SMT贴装的工艺要求，焊盘之间的间距预留了足够的阻焊桥宽度，避免过炉时出现连锡短路的问题。顶部的感测窗口做了下沉式设计，窗口边缘的圆角处理一方面是匹配塑封模具的脱模斜度，减少注塑生产时的应力集中，另一方面也能让外部空气更顺畅地流通到感测膜层表面，避免窗口边缘形成气流死角，导致湿度检测的响应速度变慢。

　　外形尺寸与安装边界的设定上，元件整体为方形扁平无引脚封装，整体厚度控制在毫米级，适合对安装高度有严格限制的超薄类电子产品，比如卡片式的温湿度记录仪、嵌入到墙面开关内的环境监测模块。布局时需要注意，元件感测窗口的正上方不能有结构件遮挡，必须预留直径不小于窗口尺寸的空气流通通道，同时要远离设备内的发热元件，比如电源模块、功率电感、主控芯片的散热区域，避免元件自身被局部热源加热，导致温度检测值偏离实际环境温度，进而影响湿度检测的补偿精度。焊盘的封装尺寸设计时，在元件实体焊盘的基础上向外做了适度的外延处理，既方便SMT生产时的钢网开模，也能让焊点形成可靠的半月形浸润面，提升焊接后的机械强度，避免设备在跌落、振动工况下出现焊盘虚焊脱落的问题。另外在结构设计时，还要注意在传感窗口周边预留点胶避让槽，如果设备需要做整体的三防涂覆，必须用专用工装遮挡住传感窗口，避免三防漆渗入感测区域，造成湿敏膜层失效，这部分的避让空间在三维模型里已经做了明确的边界标注，结构工程师在做整机布局时可以直接参考，不需要反复核对元件规格书的尺寸参数。
