杠杆式弹簧安全阀三维结构设计

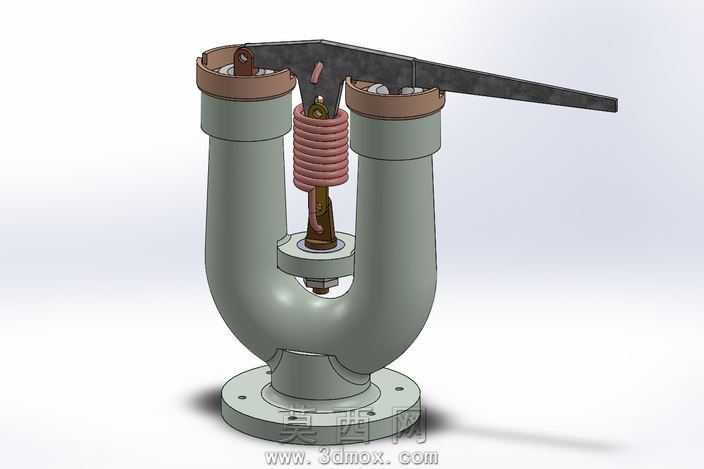

本作品为杠杆式弹簧安全阀的三维数字化模型，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的公差配合规范，对每一个零部件都进行了独立的特征构建，确保模型可直接用于工程出图、结构仿真与装配验证。模型整体采用U型双通路阀体结构，底部设置带螺栓孔的圆形法兰连接盘，可与压力容器、锅炉或工业管道的对应法兰实现密封对接，阀体上部设置两个对称的阀座接口，中部为连通的介质流道，建模时对阀体的铸造圆角、流道过渡曲面都做了平滑处理，还原了铸件阀体的真实工艺特征。模型核心的泄压执行结构包含中心阀杆、圆柱螺旋压缩弹簧、杠杆压臂三个核心部分：弹簧采用螺旋扫描特征完成建模，还原了弹簧的有效圈数、端部并圈磨平的工艺结构，材质设置为弹簧钢，表面做氧化发黑的质感处理；阀杆与下部阀芯做同轴度配合约束，建模时预留了阀杆升降的运动行程空间；上部的杠杆压臂采用长臂式结构，通过铰接支点与阀体上部的支座连接，端部设置手动扳动结构，可实现手动泄压测试，杠杆与弹簧顶部的压盖做接触约束，还原了杠杆通过力矩放大弹簧预紧力的工作原理。渲染阶段采用工业产品级渲染参数，阀体部分赋予铸钢哑光灰材质，表面添加细微的铸造颗粒质感，弹簧、杠杆等受力部件赋予发黑处理的金属材质，法兰密封面做车削加工的亮面金属质感区分，场景采用柔和的影棚光源，添加柔和的地面接触阴影，清晰展现各部件的装配层次与结构关系。设计过程中严格参照杠杆式安全阀的设计标准，确保各部件的尺寸比例符合实际产品的参数范围，整体装配体添加了完整的配合约束，可实现阀杆升降、杠杆扳动的运动仿真，能够直观演示安全阀在系统压力超过预设值时，介质压力克服弹簧预紧力与杠杆力矩推动阀芯升起、泄放超压介质，压力回落之后弹簧推动阀芯复位密封的完整工作过程，模型可用于机械原理教学、产品结构优化、阀门选型演示等多个场景。
