手动敲击式Slammer拉拔锤结构设计

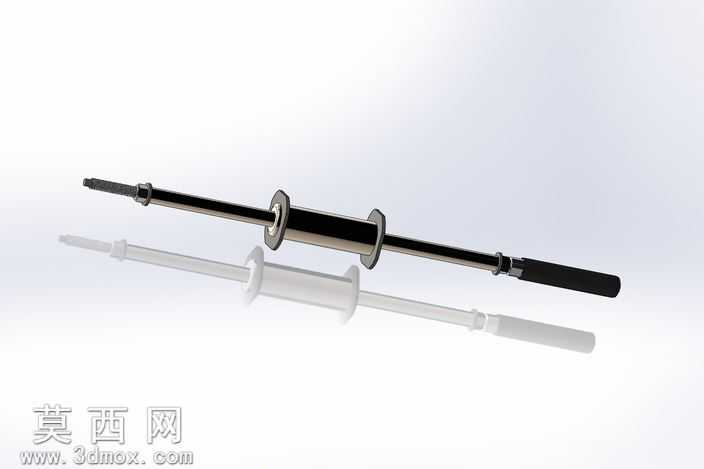

本作品为手动敲击式拉拔锤的三维参数化模型，整体采用同轴长杆式结构布局，建模阶段以SolidWorks为核心工具完成全参数化草图绘制，首先通过旋转凸台命令生成核心的锤身主体与操作杆基体，针对杆身的阶梯轴结构采用多段拉伸切除配合倒角命令完成过渡段处理，保证杆身各段直径过渡平滑无应力集中结构。模型包含两种外观状态的结构展示，分别为金属质感的实用款与半透明示意款，渲染阶段针对金属款模型赋予镀铬金属材质，对锤身握持段赋予磨砂黑色橡胶材质，通过调整材质的粗糙度、反射率参数还原真实工具的表面质感，半透明款则赋予高透磨砂塑料材质，清晰展示内部杆身与锤套的配合关系。结构设计上，该工具摒弃了传统拉拔工具的调整螺栓与锁钉结构，采用滑动锤身撞击杆尾的惯性冲击力实现拉拔作业，锤身与中心杆之间采用间隙配合设计，保证锤身可沿杆身顺畅滑动无卡滞，杆头位置设计有可适配不同拉拔接头的连接结构，可兼容拔钉、凹痕拉拔、销钉拆卸、飞轮拆卸等多种维修作业场景。建模过程中对所有配合面添加了同轴度、平行度的几何约束，确保各零件装配后无干涉问题，渲染时采用柔光箱环境光配合顶部主光源，突出金属杆身的高光反射与橡胶握把的哑光质感，整体模型结构完整，细节还原度高，可直接用于工具结构演示、维修作业场景搭建以及同类手动工具的结构参考设计，模型的所有特征均保留参数化历史记录，可根据实际使用需求调整杆身长度、锤身重量等核心参数，适配不同力度要求的拉拔作业场景。
