本田NSR125JC20发动机缸头密封垫片

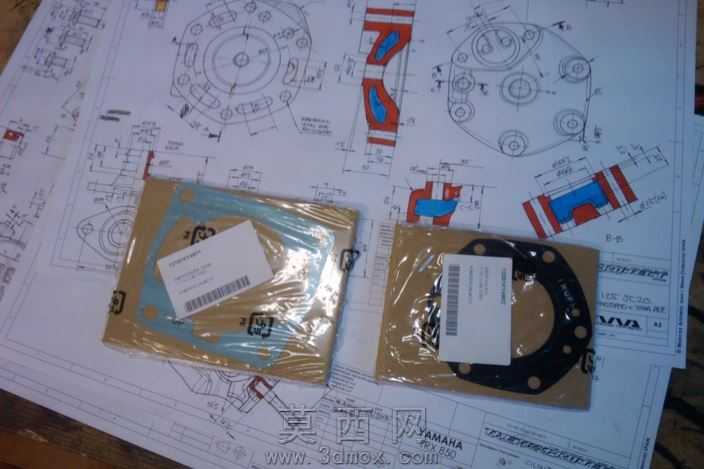

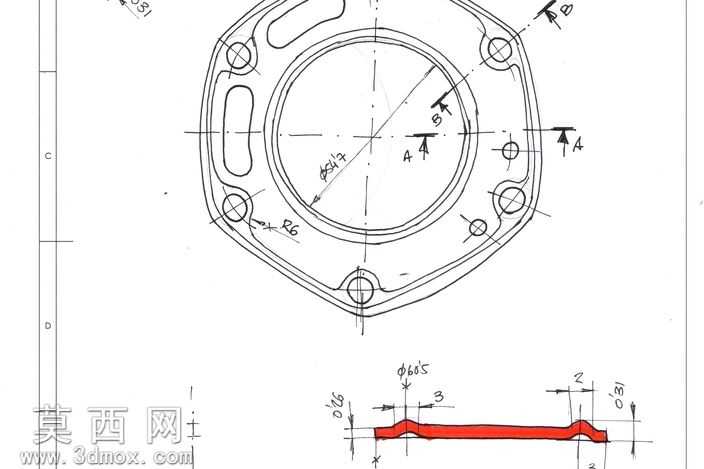

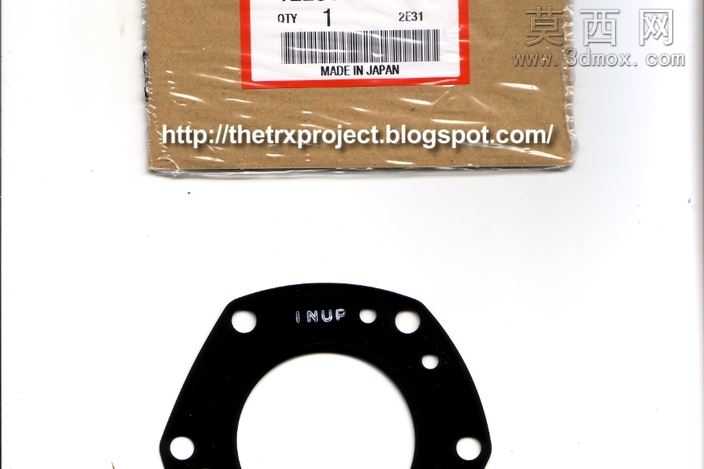

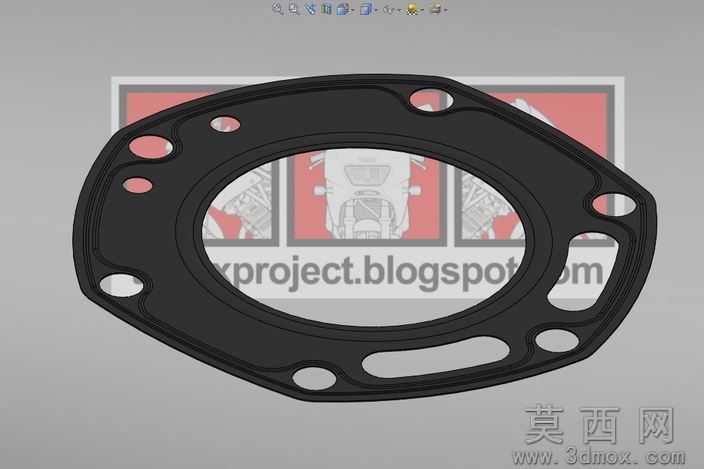

本作品为适配本田NSR125JC20机型的缸头密封垫片三维模型，建模过程严格参照原厂配件的实物测绘尺寸开展，首先通过多视角实物扫描提取垫片的外轮廓基准曲线，精准还原主体环形密封面的内外径参数，逐一校准周向分布的所有安装通孔的孔径、孔位相对坐标，确保每个孔位与缸头、缸体的对应安装螺柱完全匹配，无错位偏差。建模阶段采用参数化草图绘制方式，先绘制中心主密封环的闭合轮廓，再依次定位周向的圆形安装孔、侧边的异形定位槽与长条形避让缺口，对所有轮廓边角做符合原厂工艺的圆角过渡处理，避免尖锐应力集中点，还原冲压密封垫片的真实边缘形态。材质设置上模拟耐油石棉橡胶复合密封材质的视觉特性，基础材质选用哑光深黑色橡胶质感，添加细微的颗粒纹理模拟密封垫片的表面压制肌理，调整材质的粗糙度参数至0.85左右，还原非金属密封件的低反光哑光特质，同时在密封筋位置做轻微的凸起质感处理，对应实物垫片的密封压筋结构，还原垫片的密封功能结构特征。结构设计上完全复刻原厂缸头垫的密封逻辑，中心大尺寸环形区域对应燃烧室的密封边界，周向均匀分布的小孔对应缸头紧固螺栓的穿过位置，侧边的异形缺口与长槽分别对应发动机缸头的定位销、润滑油道、冷却通道的避让位置，确保垫片安装后不会遮挡油道、气道，同时在各密封边界处保留均匀的密封压边宽度，保证密封压力均匀分布，满足发动机燃烧室的高压燃气密封、润滑油与冷却液的隔离密封需求。渲染阶段采用柔和的均匀漫反射光源，从45度斜向打光突出垫片的平面轮廓与表面细微的压筋纹理，背景选用浅灰色渐变背景突出主体零件，通过正交视角与斜45度视角结合的渲染方式，完整展示垫片的整体轮廓、孔位分布与细节结构，确保模型可直接用于发动机装配演示、配件替换选型参考、维修教学示意等场景，模型的所有尺寸参数均经过多轮校验，与原厂配件的安装匹配度达到生产级精度要求，可直接导出为通用格式用于后续的装配仿真、3D打印样件验证等工作。
