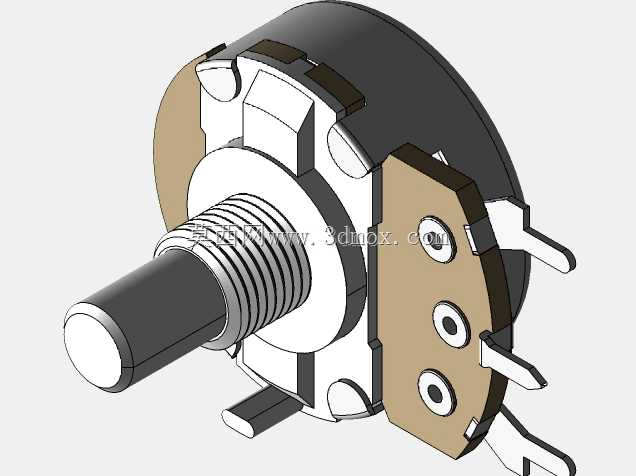

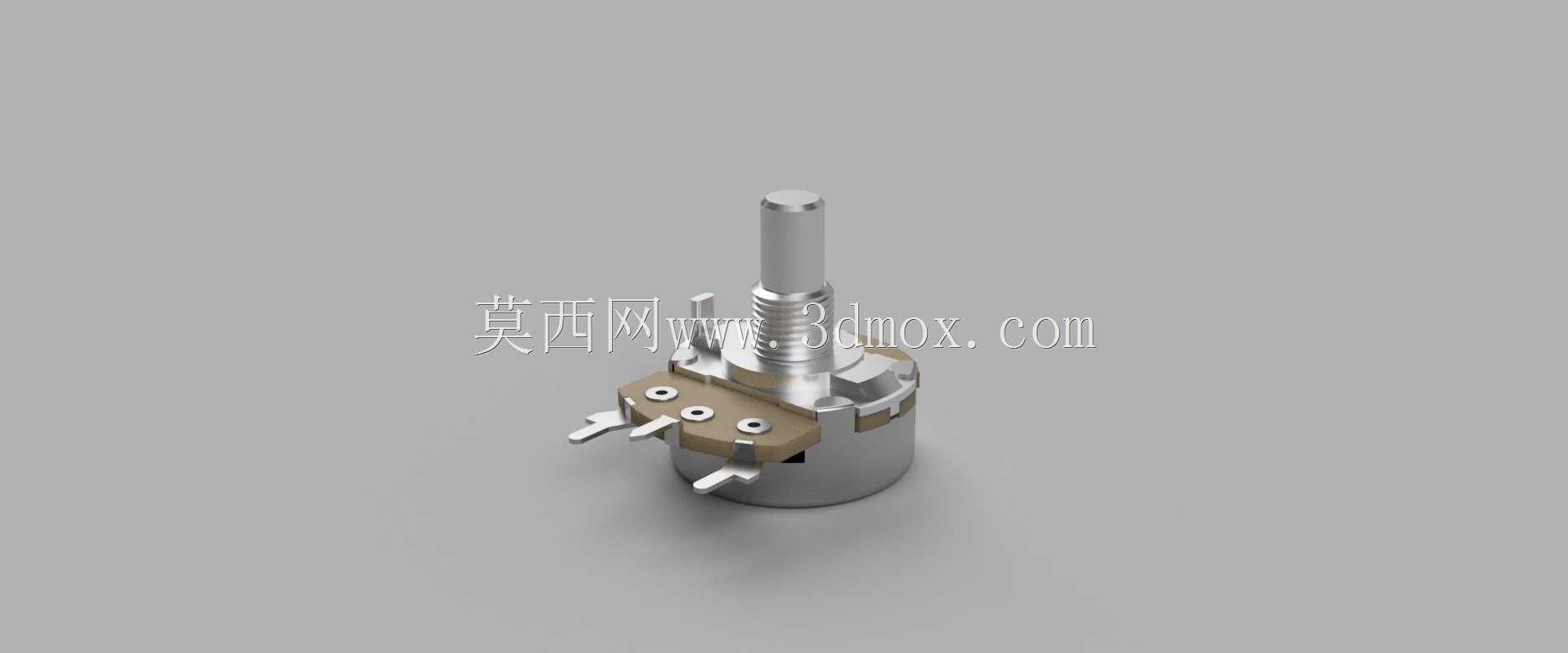

24mm规格15mm圆轴带PCB支架电位计

　　在消费类电子、小型工控设备、音频调控装置的电路设计环节里，板载安装的可调电位计一直是信号调节、参数校准场景里的基础元件，这类元件的安装适配性、尺寸精度直接影响整板的装配效率与后期使用可靠性。这款电位计采用24mm直径的金属外壳主体，搭配15mm长度的圆轴操作端，自带PCB安装支架结构，完全适配常规波峰焊、回流焊的板载装配流程，不需要额外设计定制安装固定件，能直接匹配标准厚度的PCB板安装孔位布局。从实际使用场景来看，这类电位计常被用于音频设备的音量调节、小型电源模块的输出电压微调、工控面板的参数阈值设定、民用小家电的功率档位调节等场景，旋转操作的阻尼手感均匀，转轴的径向晃动量控制在小尺寸电位计的常规合理区间，

　　能保证长期旋转调节后的参数稳定性，不会出现普通廉价电位计常见的接触不良、参数跳变问题。设计层面上，这款电位计的金属外壳采用卷边压合结构，既可以实现内部碳膜片、接触弹片的密封防护，减少车间装配环节的粉尘、助焊剂蒸汽侵入内部接触轨道，也能作为屏蔽结构降低外界电磁干扰对信号调节精度的影响；三个引出引脚的间距完全遵循通用板载电位器的引脚规范，焊盘尺寸匹配常规0.8mm厚度PCB的设计标准，支架上的两个定位孔可以在焊接前先将元件卡入PCB定位孔，避免过焊时元件移位导致的引脚虚焊、装配偏斜问题。从安装边界尺寸来看，主体24mm的直径意味着PCB上预留的元件安装位直径不能小于25mm，要给外壳与周边元件留出至少0.5mm的安全间隙，

　　避免装配时与周边电容、接插件等元件产生干涉；15mm长度的圆轴伸出端，在设计面板开孔时要匹配轴径预留合适的配合间隙，轴端的固定卡槽可以适配常见的塑料旋钮、金属旋钮，不需要额外对轴进行二次加工。实际选型时要注意，这类带PCB支架的电位计与引线式电位计的安装逻辑完全不同，板载安装的结构决定了它不适合需要经常承受大径向力的操作场景，比如重型设备的操作面板如果频繁大力扳动旋钮，长期使用可能导致引脚脱焊、支架变形，因此更适合安装在封闭机壳内部的校准位，或者操作力度较轻的民用设备面板位。建模时对引脚的折弯角度、支架的平面度都做了还原，能直接导入PCB结构设计软件进行干涉检查，不需要重新测量元件尺寸绘制封装，对于做整板结构布局的工程师来说，

　　可以直接调用该模型核对安装空间，避免后期打样时出现元件与外壳、周边结构件的干涉问题。电位计内部的接触弹片采用弹性铜材，与碳膜轨道的接触压力经过调校，既能保证旋转时的接触可靠性，也不会因为压力过大导致旋转阻尼过重、碳膜磨损过快，正常使用场景下的旋转寿命可以满足常规民用电子设备的全生命周期使用要求。外壳底部与PCB贴合的平面做了平整度处理，焊接后元件与板面保持垂直，不会出现歪斜导致的旋钮装配偏心问题，三个信号引脚的长度刚好穿过常规厚度PCB后露出1.5mm左右的焊锡长度，符合波峰焊的工艺要求，不需要额外剪脚处理，能减少生产线的加工工序。
