威尔伍德凸耳式刹车卡钳结构设计

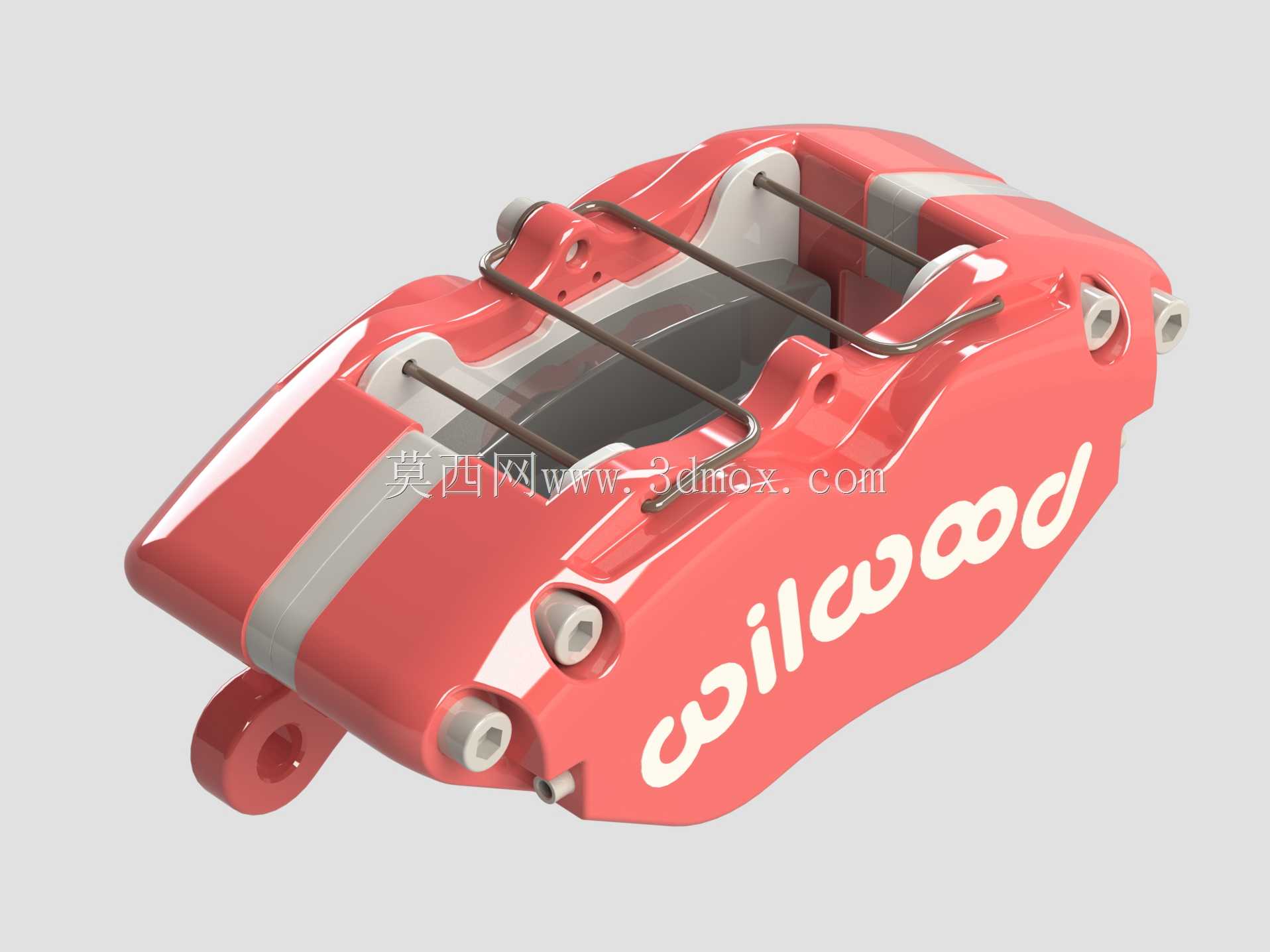

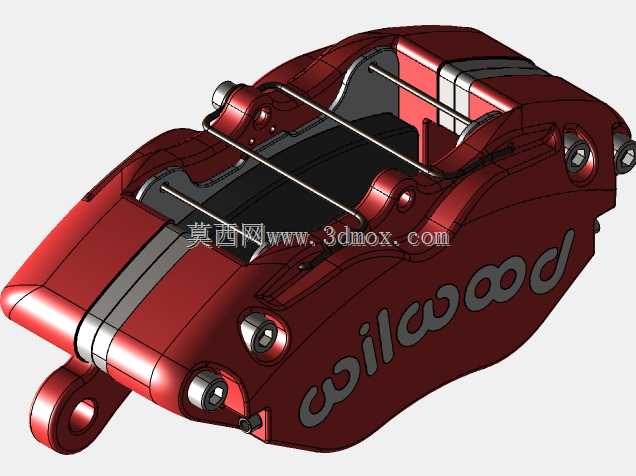

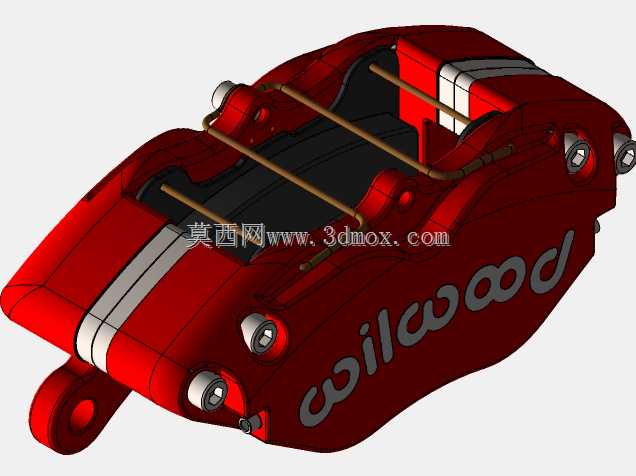

　　这款Wilwood Dynapro凸耳安装卡钳，是面向高性能制动场景开发的对置活塞制动执行部件，常见于改装乘用车、场地赛车、轻型越野车辆以及小型特种作业车辆的盘式制动系统中，作为制动回路的终端执行元件，其核心作用是将制动管路传输的液压压力转化为夹紧制动盘的正压力，通过刹车片与制动盘的摩擦作用将车辆的动能转化为热能耗散，实现车辆的减速与驻车锁止。从结构设计逻辑来看，这款卡钳采用了分体式锻造铝合金壳体设计，两个半壳通过周向布置的高强度螺栓实现刚性连接，相比一体式铸造卡钳，锻造铝合金材质在保证结构强度的前提下大幅降低了自身重量，有效降低了簧下质量，对于提升车辆悬架响应速度、改善轮胎接地性能有明确的正向作用。卡钳壳体外侧设置的凸耳安装结构，

　　是这款产品区别于径向安装、浮动安装卡钳的核心特征，凸耳上的安装孔位直接与转向节或者桥体上的安装支座配合，安装时无需额外的转接支架，能够直接适配对应规格的安装边界，减少了装配累积误差，也提升了卡钳安装后的整体刚性，在高频制动工况下能够避免支架形变带来的制动踏板虚位问题。卡钳内部采用对置多活塞布局，活塞沿制动盘两侧对称布置，制动时两侧活塞同步推出，能够让刹车片两侧受力更加均匀，避免偏磨问题，同时相比单活塞浮动卡钳，对置活塞结构能够提供更大的制动夹紧力，且活塞回位一致性更好，连续高强度制动时的制动压力衰减幅度更低。壳体上设置的金属弹片结构，是刹车片的限位与消音结构，能够在刹车片往复移动过程中限制其侧向窜动，吸收制动过程中产生的高频振动，

　　减少制动异响的产生，同时也能在活塞回位时带动刹车片与制动盘保持合理的间隙，避免非制动状态下的拖磨问题，降低行驶过程中的不必要能耗。从安装边界来看，这款卡钳的凸耳安装孔位间距、活塞中心距、刹车片容纳腔尺寸都经过精准匹配，能够适配对应直径与厚度的通风制动盘，安装时需要保证卡钳中心与制动盘中心完全重合，两侧刹车片与制动盘的间隙均匀，避免出现偏磨或者制动盘刮擦壳体的问题。卡钳壳体上的油道采用内置式设计，两个半壳结合面处设置有密封槽，通过耐高温密封圈实现高压油液的密封，能够承受制动过程中产生的瞬时高压，避免油液渗漏问题，壳体外侧的放气螺钉位置设置在卡钳安装后的最高点，能够方便维修时排出制动管路内的空气，保证制动踏板的脚感扎实。在实际应用场景中，这款卡钳的工作环境较为恶劣，需要反复承受制动过程中产生的高温，壳体表面的红色涂层不仅起到标识作用，也具备一定的耐高温耐腐蚀性能，能够抵御行车过程中泥水、砂石的冲刷，以及制动高温带来的涂层老化问题。设计过程中需要重点关注卡钳的刚度校核，在最大制动压力下壳体的形变量需要控制在合理范围内，避免形变量过大导致活塞偏磨、密封失效等问题，同时活塞的材质选择也需要兼顾导热性与强度，通常采用铝合金或者不锈钢材质，表面做硬质阳极氧化处理，减少活塞与壳体之间的摩擦阻力，提升活塞往复运动的顺畅度。卡钳的刹车片容纳腔尺寸设计需要预留刹车片的磨损余量，同时要保证刹车片在磨损到极限位置时，活塞不会从壳体中脱出，

　　内置的防尘套结构能够阻挡外界的粉尘、泥水进入活塞与壳体的配合间隙，延长卡钳的维护周期。对于结构设计从业者来说，这类高性能卡钳的建模过程需要重点处理结合面的密封槽结构、活塞孔的同轴度、安装凸耳的形位公差，所有配合面的尺寸精度都会直接影响最终产品的制动性能与使用寿命，建模时需要充分考虑加工工艺的可行性，比如壳体的锻造拔模角度、螺栓孔的加工余量、密封槽的刀具可达性，避免出现无法加工的结构特征。在设备选型层面，选用这类凸耳安装卡钳时，需要首先匹配安装点的孔位尺寸、制动盘的偏置距与厚度，同时要根据车辆的整备质量、最高车速、使用场景计算所需的制动总泵推力与卡钳活塞总面积的匹配关系，保证制动力度能够满足车辆的制动需求，避免出现制动力不足或者制动过于灵敏导致的车轮抱死问题。
