NEMA标准7针调光光电控制插座结构

　　这款7针调光插座是户外道路照明、工业厂区照明系统里光控模块对接的核心接插件，匹配ANSI C136.41标准接口，日常主要承担照明灯具与光电控制单元之间的电力传输、调光信号传递功能，支持480V电压等级下15A的载流需求，IP66的防护等级可以完全应对户外露天环境的暴雨、扬尘侵袭，哪怕是沿海高盐雾区域的路灯安装场景，也能保证长期接插的接触可靠性，不会因为水汽侵入出现触点氧化、信号中断的问题。

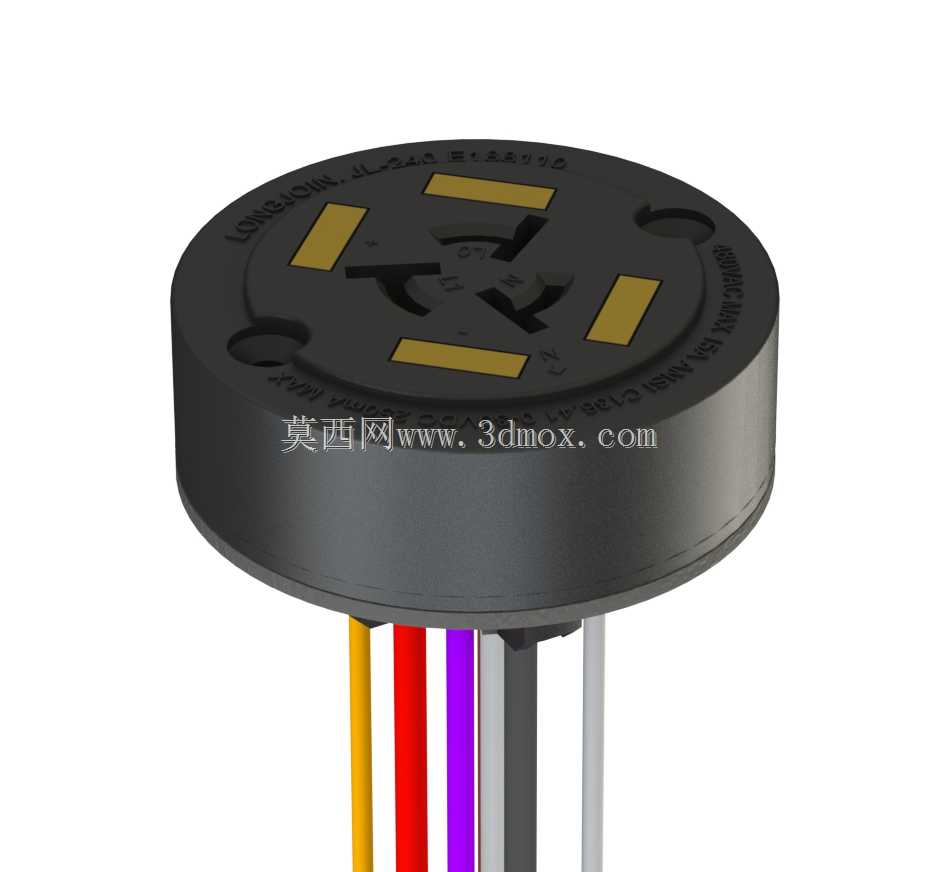

　　从结构设计逻辑来看，整个插座采用圆盘式法兰安装形态，顶部的接插触点采用不对称排布设计，四个大尺寸的金色功率触点负责主回路的电力导通，剩余三个信号触点居中排布，这种非对称的触点布局本质是防呆设计，能彻底避免光控模块插反导致的电源短路、信号接反问题，安装时不需要额外对位标记，操作人员靠手感就能完成正确插接，大幅降低高空作业时的安装失误率。触点材质选用高弹性铜合金表面镀金处理，既保证多次插拔后的接触压力稳定，也能减少长期户外使用的触点氧化风险，降低接触电阻带来的发热隐患。

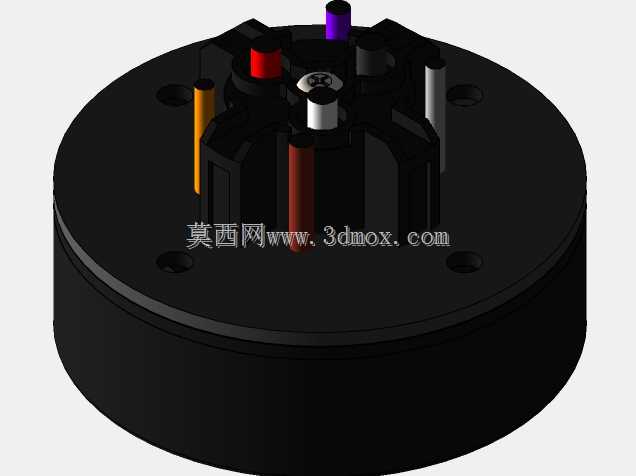

　　底座部分采用高强度工程塑料一体注塑成型，外圈预留的两个对称安装孔可以直接通过螺丝固定在灯具顶部的预设安装位上，安装孔的间距完全匹配常规NEMA插座的通用安装尺寸，不需要对现有灯具结构做额外开孔改造，替换旧款插座时可以直接原位安装，大幅降低现场改造的工作量。底部引出的多色导线对应不同的功能回路，黄、红、紫色导线分别对应不同的调光信号回路，黑、白导线对应主电源的零火线，接线时可以通过线色直接区分回路，不需要额外对照接线图反复核对，能有效减少接线错误的概率。导线与底座内部触点的连接部位做了密封灌胶处理，完全杜绝水汽从导线进线部位渗入插座内部的可能，保证IP66防护等级的完整性。

　　在实际选型适配过程中，这款插座可以兼容匹配标准NEMA接口的0-10V调光、DALI调光型光电控制器，不需要额外做转接处理，不管是新建道路的照明项目，还是旧有路灯的智能化调光改造，都能直接适配。设计时特意控制了插座整体的轴向高度，安装后突出灯具表面的尺寸不会超出常规光控模块的安装边界，不会额外增加灯具的风阻，在多风地区的高杆灯、路灯上使用时，不会因为突出高度过大导致风载超标，影响灯具整体的结构稳定性。插座外圈的侧壁做了防滑纹理处理，安装光控模块时拧动锁紧环可以获得足够的摩擦力，哪怕戴着手套作业也能顺利完成锁紧操作，不需要额外借助工具。

　　从结构建模的细节来看，所有触点的伸出高度、接插间隙都严格按照ANSI标准的公差要求设定，既保证接插时的顺滑度，不会出现插接过紧导致模块安装困难的问题，也不会因为间隙过大导致接触不良、打火的隐患。底座的法兰厚度经过强度校核，在常规的螺丝锁紧力矩下不会出现开裂、变形的问题，哪怕是低温环境下安装，塑料底座的抗冲击性能也能满足现场施工的要求。内部的触点固定结构做了防松设计，长期受户外风吹振动的影响，触点也不会出现移位、松动的问题，能保证整个灯具使用寿命周期内的接插可靠性，减少后期运维的更换频次。
