推线式多芯公母电气接线端子结构

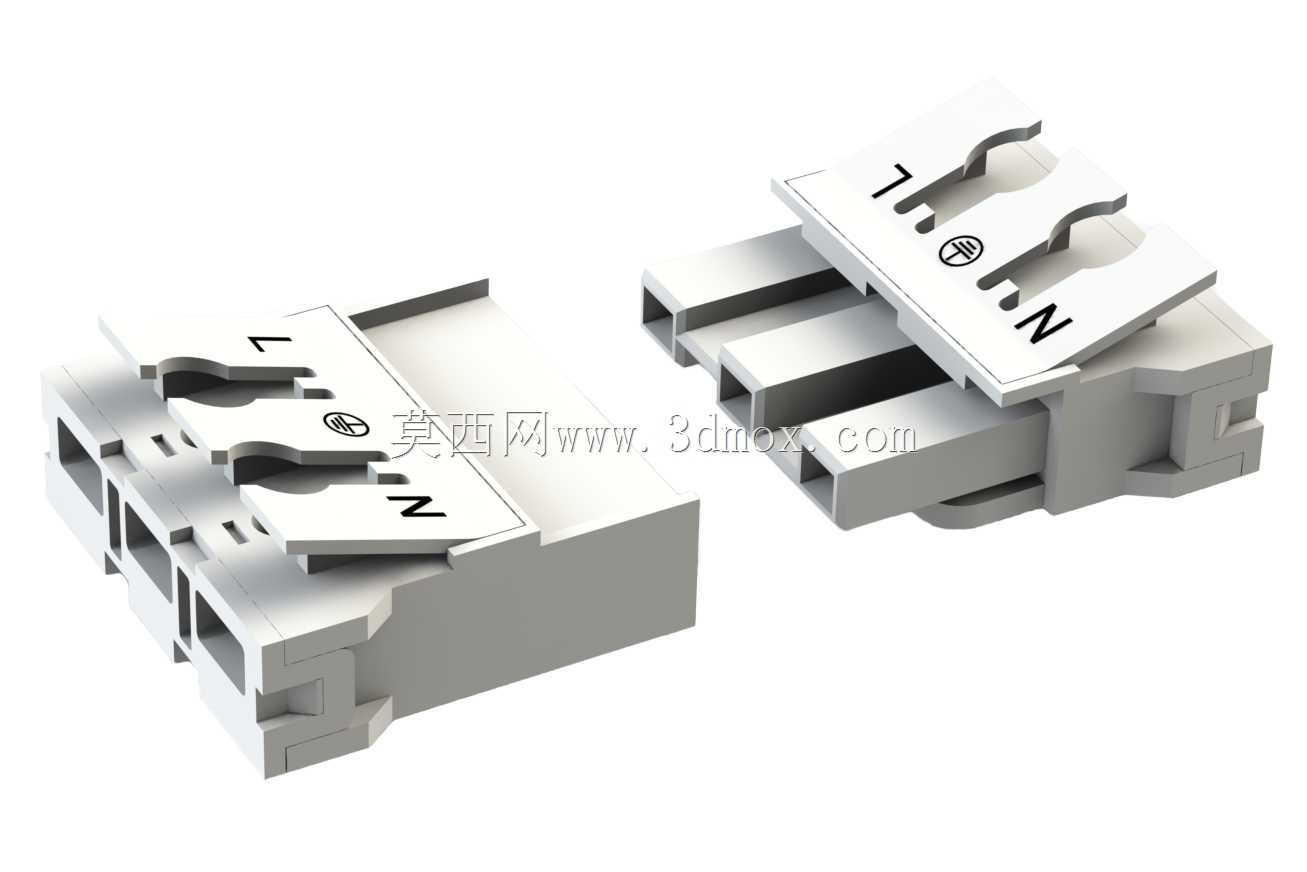

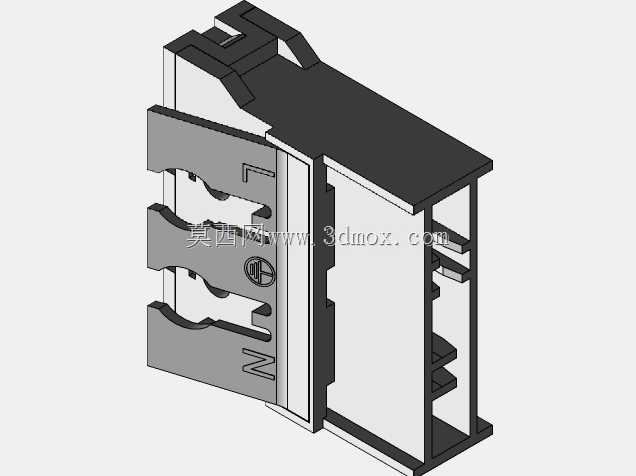

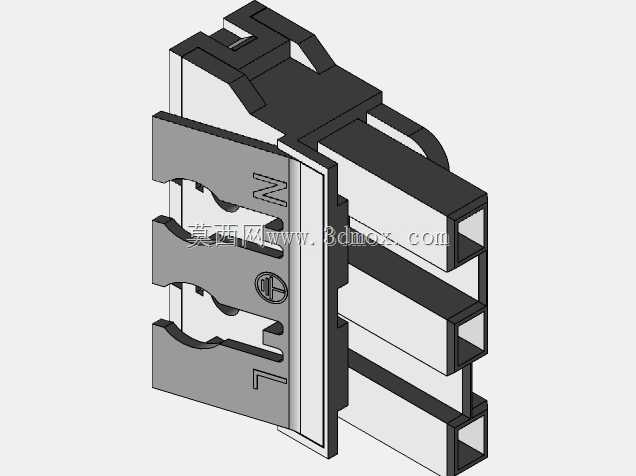

　　这类推线式多芯公母对接结构，日常在低压配电回路、楼宇照明布线、小型设备内部线束分接场景里使用率极高，区别于传统螺丝压接的端子，它不需要额外工具就能完成导线的锁紧固定，现场布线的时候能省掉大量拧螺丝的工时，尤其是批量布线的工装现场，作业人员只需要把剥好长度的硬线或者带冷压头的软线对准插孔推进去，内部的弹片结构就会自动卡紧导线，拉拔力能满足常规低压布线的抗拉扯要求，不会因为设备运行的轻微震动出现松脱断电的问题。从结构设计上看，公端和母端的插接配合做了防呆设计，外壳上模压的L、N标识直接对应火线零线的接线位，装配的时候不会出现极性接反的问题，对接处的卡扣结构在插合到位后会发出明显的触感反馈，能避免虚接导致的接触电阻过大、接头发热的隐患。

　　外壳采用的是阻燃绝缘材质，壁厚均匀，既满足爬电距离的安全要求，也适配注塑成型的工艺要求，拔模斜度控制在合理范围，量产的时候不会出现粘模、缺料的缺陷。安装边界上，这类端子的整体外形紧凑，并排多芯布局的设计让它在狭小的接线盒腔体内也能排布，不需要预留太大的操作空间，对接后的整体高度能适配常规86型接线盒、小型设备内部线槽的安装尺寸，不会出现盒盖扣合不上的问题。公端的插片和母端的夹片采用导电性能优异的铜材做基底，表面做镀锡处理，既能抗氧化提升长期使用的接触可靠性，也能降低接触电阻减少通电时的温升。推线结构的内部弹片经过应力校核，反复插拔、多次接线后的弹力衰减控制在允许范围内，不会因为多次接线出现夹线力不足的问题。在实际设备选型的时候，

　　这类端子要匹配对应线径的导线，剥线长度要符合产品的设计要求，剥线过长会导致裸露导线外露有短路风险，剥线过短则会导致导线插不到位，无法被弹片有效夹紧。和传统的螺丝端子相比，它的一致性更好，不会因为作业人员拧螺丝的力矩不同导致压接质量参差不齐，新手作业也能保证接线的可靠性。在户外使用的场景下，搭配对应的防水接线盒外壳，就能满足露天照明、户外监控设备的接线防护要求，插接处的密封结构能阻挡雨水、灰尘进入连接部位，避免出现短路、锈蚀的问题。建模的时候要重点关注公母端的配合公差，插片和夹片的间隙要控制在合理范围，既要保证插拔的时候不会过于卡滞，也要保证插合后接触面积足够，不会出现接触不良的问题；外壳的导向槽结构要做足够的导入斜角，

　　对接的时候能自动导正位置，不会出现硬顶导致插片弯折的情况。内部的弹片结构要做运动仿真校核，模拟导线插入、锁紧、拔出的整个行程，确保弹片的形变在材料的弹性极限范围内，不会出现塑性变形导致失效。另外，端子的固定脚结构要适配PCB安装或者导轨安装的不同需求，对应的安装孔位尺寸要符合行业通用的安装规范，能直接替换同规格的其他品牌端子，不需要重新调整安装位的布局。在低压成套设备里，这类端子经常用在断路器出线端的分接回路里，多芯的设计可以同时完成火线、零线、地线的同步对接，相比单个独立的端子，组装效率能提升数倍，而且整体的排布更整齐，后期维护排查线路的时候也更清晰，不会出现线路杂乱的情况。针对软线接线的场景，部分规格的端子还支持直接插入不带冷压头的软线，内部的弹片会把铜丝均匀夹紧，不会出现铜丝散丝外露的问题，进一步降低现场接线的工艺要求。
