外螺纹连接金属直通管件结构设计

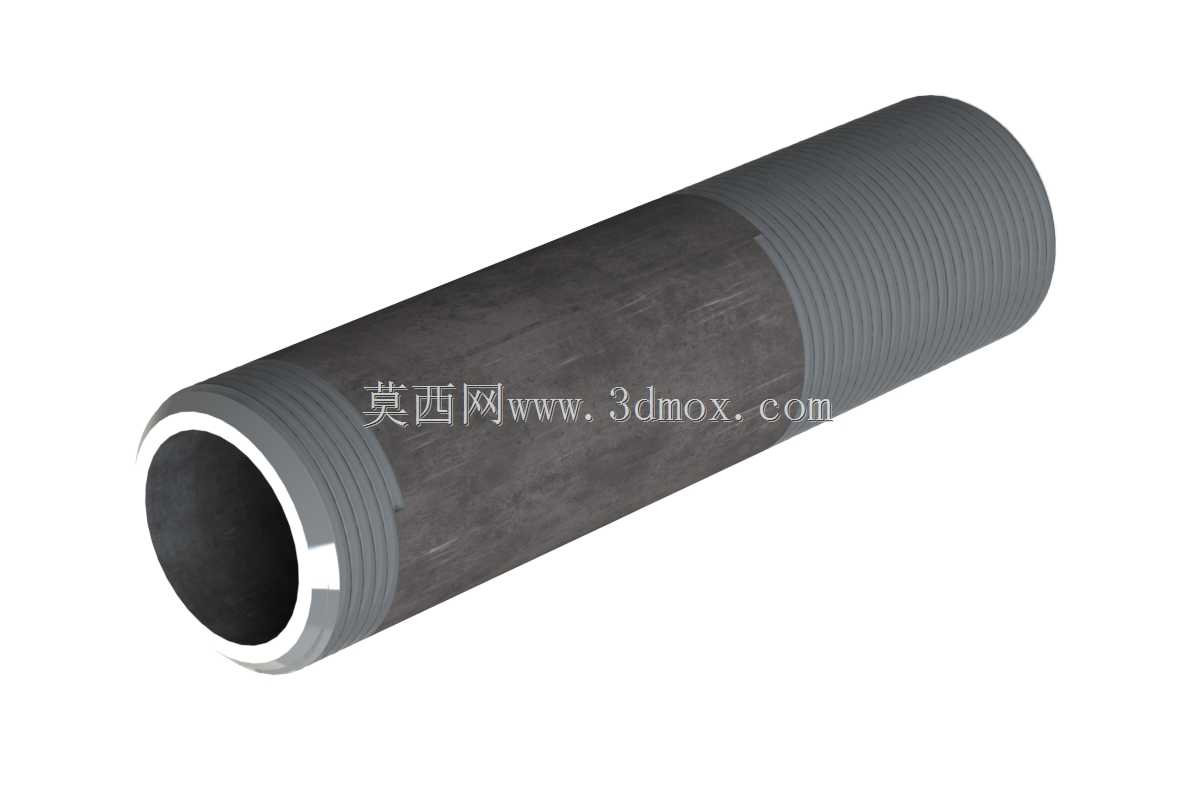

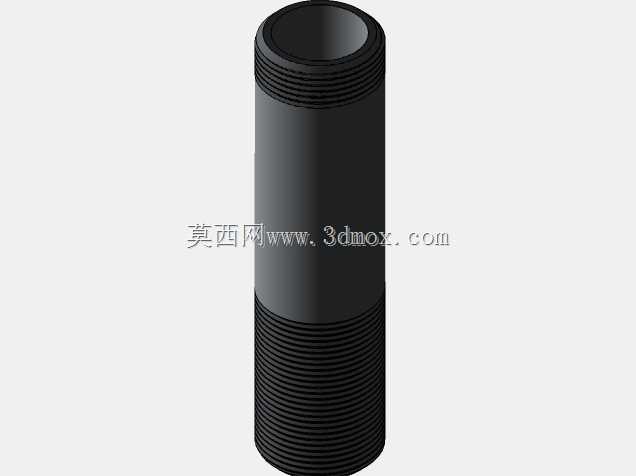

　　在工业流体输送、液压气动回路、建筑给排水、设备管路布设等场景中，螺纹连接式金属管件是应用频次极高的基础连接件，这类零件承担着管路对接、介质导流、密封承压的核心作用，其结构合理性直接决定整套管路系统的运行稳定性与密封可靠性。本次呈现的这款两端带外螺纹的直通金属管件，是管路系统中用于同规格管路直线对接的典型零件，区别于弯头、三通等变向或分流类管件，它的核心作用是在不改变管路走向的前提下，延长管路布设长度，或是对接两段端部带内螺纹接口的管路段。从结构设计逻辑来看，这款管件采用等径直通的主体结构，主体段为厚壁无缝金属管坯加工而成，两端加工有标准规格的外管螺纹，螺纹段长度经过精准核算，既能够保证与对接内螺纹件旋合时拥有足够的啮合扣数，

　　满足承压状态下的连接强度要求，又不会因为螺纹段过长导致装配时出现旋入过量、顶触对接件内部流道的问题。管件的内孔为等径直通孔，内壁加工后保证足够的光滑度，能够减少流体介质在管内流动时的沿程阻力，避免介质内的杂质在管内拐角或变径处堆积造成管路堵塞，适合输送水、油气、低压液压油等多种常规流体介质。两端螺纹与主体段的衔接处做了退刀槽结构设计，这个细节是机械加工中保证螺纹加工精度的必要结构，同时退刀槽也可以作为装配时的限位基准，当对接的内螺纹件旋合至退刀槽位置时即可达到设计的旋入深度，避免过度旋紧造成螺纹牙型损伤或是管件变形。从实际安装适配性来看，这类外螺纹直通管件的安装边界十分明确，装配时不需要额外的焊接、法兰对接工序，

　　只需要在螺纹段缠绕生料带或是加装密封垫片，通过管钳等常规工具即可完成与两端内螺纹接口的对接，安装效率远高于焊接式、法兰式连接管件，同时后期维护拆卸也十分便捷，适合在设备运维空间有限、需要频繁拆装检修的管路场景中使用。在材质选择逻辑上，这类管件通常采用碳钢或是不锈钢材质加工，碳钢材质的管件成本更低，经过表面镀锌或是发黑处理后可以满足常规工况下的防锈要求，适合普通给排水、低压气动回路等无腐蚀介质的场景；不锈钢材质的管件则拥有更好的耐腐蚀性，能够在化工介质输送、潮湿环境管路布设等场景中长期使用，不会因为锈蚀导致螺纹粘连、密封失效等问题。从尺寸设计的细节来看，管件的主体外径大于螺纹段的大径，这个结构一方面可以增加管件主体的结构强度，提升管件的承压能力，避免管路内压过高时管件出现胀裂变形，另一方面主体段的外圆柱面可以作为装配时的夹持面，管钳夹持在主体段进行旋紧操作时，不会损伤两端的螺纹牙型，保证螺纹的啮合精度与密封性能。在实际工程选型过程中，选用这类直通管件需要重点匹配三个核心参数：一是两端螺纹的规格与牙型标准，必须与对接管路的内螺纹规格完全一致，避免出现螺距不匹配、牙型角度不符导致的无法装配或是密封失效问题；二是管件的内孔通径，需要与对接管路的通径保持一致，避免通径突变造成流道阻力骤增，影响整个管路系统的介质输送效率；三是管件的额定承压值，必须高于管路系统的最高工作压力，留有足够的安全余量，避免运行过程中出现管件爆裂引发的安全事故。

　　这类外螺纹直通管件的应用场景覆盖范围极广，小到民用建筑的自来水管路对接、家用设备的气路连接，大到工业生产车间的压缩空气管网布设、液压设备的油路连接、消防系统的供水管路对接，都能看到这类零件的身影，它虽然是整个管路系统中结构最简单的基础零件之一，但却是保证管路系统密封可靠、运行稳定不可或缺的组成部分，任何一个管件的螺纹加工缺陷、密封面损伤、强度不足，都可能造成管路泄漏，影响整套系统的正常运行，甚至引发介质泄漏、设备损坏等生产安全事故。在三维建模过程中，这类零件的建模需要重点保证螺纹牙型的参数准确性、两端螺纹的同轴度、内孔与外圆的同轴度，这些形位公差直接决定零件加工后的装配适配性，若两端螺纹同轴度偏差过大，装配后会出现管路别劲、应力集中的问题，长期运行过程中容易在应力集中位置出现断裂失效；若内孔与外圆同轴度不足，则会导致管件壁厚不均，承压能力大幅下降，在高压工况下容易从壁厚较薄的位置出现胀裂。建模时还需要注意退刀槽的尺寸设计，退刀槽的宽度与深度需要符合机械加工的工艺要求，既要保证螺纹加工时刀具能够顺利退刀，不会在螺纹末端出现不完整牙型，又要避免退刀槽过深导致该位置的结构强度不足，成为整个管件的应力薄弱点。
