六角外丝异径螺纹接头结构设计

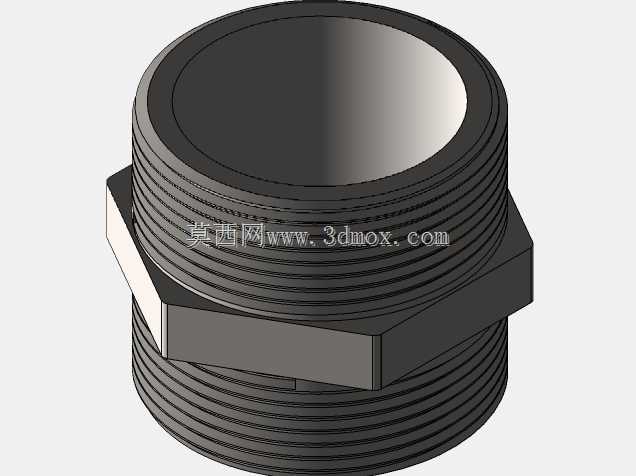

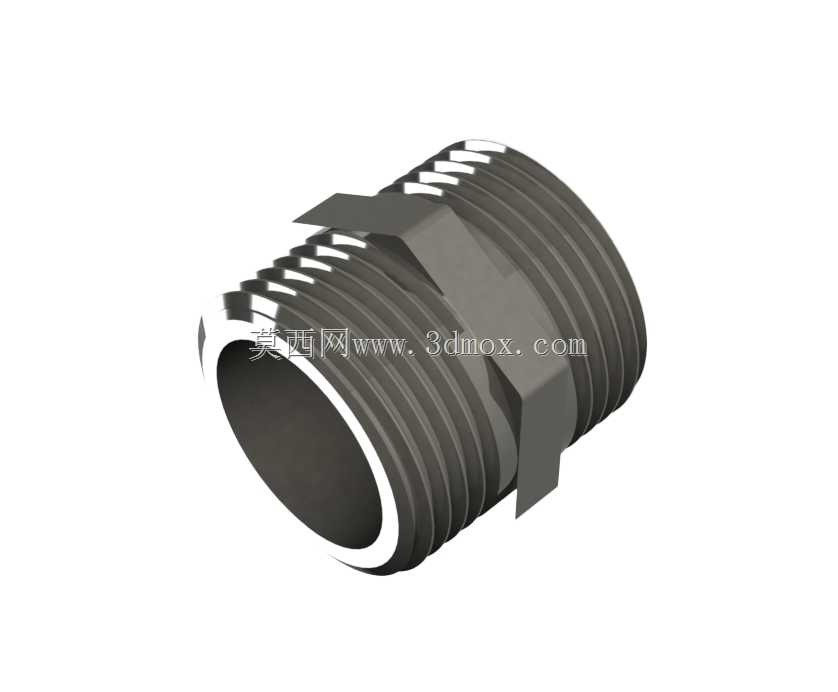

　　这类双外丝异径螺纹接头，在流体管路系统里属于最基础也最常用的转接零件，日常做液压站布管、车间压缩空气管网改造、小型气动设备气路排布的时候，经常会遇到两侧管路通径、螺纹规格不匹配的情况，这时候就需要这类转接件来完成不同规格管路的对接，不用额外做变径焊接或者定制非标管路，能大幅缩短现场装配的周期，也降低后期管路漏液漏气的维护概率。

　　从结构设计上看，中间的六角扳拧部位是整个零件的受力核心，做三维建模的时候要注意，六角的对边尺寸需要严格匹配对应螺纹规格的标准扳拧空间，不能随意缩小对边尺寸，不然现场装配的时候普通开口扳手卡不进去，只能用活动扳手，很容易拧滑六角棱边，也不能把六角做的过厚，不然两个接头近距离排布的时候，相邻接头的扳拧空间会互相干涉，根本没法完成锁紧操作。建模时六角与两端螺纹的衔接处要做合理的退刀与倒角处理，两端螺纹根部的退刀槽宽度要匹配对应螺纹的加工工艺，不管是车削加工还是滚丝加工，都要保证螺纹收尾长度在标准允许范围内，避免装配时螺纹拧到底却无法实现端面密封的问题。

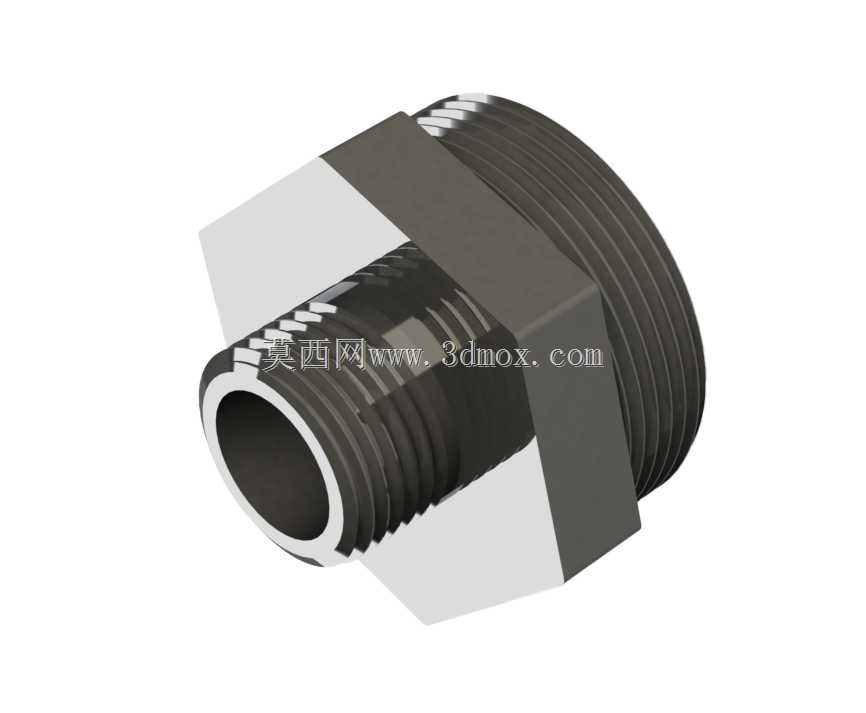

　　两端的外螺纹分别对应不同的公称通径，大端螺纹适配大流量侧的管路，小端螺纹适配小通径的支路管线，建模时要严格区分两端螺纹的牙型、螺距与公差等级，比如液压系统常用的55度密封管螺纹、气动系统常用的60度锥管螺纹，不能混用牙型参数，不然实际装配时会出现螺纹拧入过松或者过紧的问题，直接影响密封性能。螺纹端部的倒角是容易被忽略的细节，合理的导入倒角不仅能让装配时螺纹更容易对中，还能避免螺纹首牙的磕碰损伤，零件在仓储转运过程中，端部没有倒角的螺纹很容易因为碰撞出现牙型变形，导致现场装配时螺纹错牙、卡滞。

　　从安装边界来看，这类接头的总长度直接决定了管路对接后的伸出长度，做设备整体布管设计的时候，要提前核算接头装入对应管路接头体后的剩余长度，避免接头过长导致管路与设备外壳、其他相邻零部件出现空间干涉，尤其是在紧凑型气动阀岛、小型液压阀组的布管设计中，接头的轴向尺寸容差很小，几毫米的长度偏差就可能导致外侧的护板、盖板无法正常安装。六角部位的外接圆直径也要纳入安装空间核算，相邻两个接头的中心距如果小于六角外接圆直径加安全操作间隙，装配时扳手根本没有操作空间，只能先把接头预装在管路上再整体往阀组上装，后期维护拆换的时候会非常麻烦。

　　在实际功能层面，这类接头除了基础的管路通径转接作用，还要承受管路内的流体压力，所以建模时要注意接头内部的通径设计，不能为了单纯追求零件强度就缩小内部通径，不然会在转接位置形成节流效应，导致管路压降增大，尤其是大流量的冷却水回路、压缩空气主路转支路的位置，通径缩颈会直接影响下游设备的流量供给。内部流道的衔接处要做圆滑过渡，避免出现直角台阶，不然流体经过时会产生紊流噪音，长期使用还会在台阶位置积聚介质杂质，尤其是输送有少量杂质的切削液、循环水的时候，直角位置很容易因为杂质沉积造成通径堵塞。

　　做这类标准转接件的三维建模时，还要考虑零件的加工工艺性，整个零件采用回转体加六角铣削的工艺路线，建模时的特征要尽量贴合加工工序，先做回转体的主体轮廓，再添加六角特征，最后做螺纹、倒角、退刀槽的细节，不要添加不必要的异形特征，不然会额外增加加工成本。零件的材质选择通常根据使用场景确定，普通气动回路用镀锌碳钢材质即可，有腐蚀介质的场景会用不锈钢材质，液压高压场景则需要选用高强度合金钢并做相应的热处理，建模时虽然不需要体现材质的金相组织，但要根据材质的强度特性合理设计壁厚，比如高压场景下的接头壁厚要比低压气动场景厚20%以上，避免长期承压出现开裂泄漏。

　　现场装配的时候，这类接头的六角部位是唯一的扳拧受力点，建模时要保证六角的棱边有微小的倒钝处理，不然装配时锋利的棱边容易划伤操作人员的手部，也能避免零件转运过程中棱边磕碰产生的毛刺影响扳拧贴合度。两端螺纹的同轴度是关键形位公差，建模时要保证两端螺纹的轴线与六角的中心轴线完全重合，如果同轴度偏差过大，装配后接头会出现偏斜，导致管路产生额外的安装应力，长期受振动影响很容易出现螺纹松动、密封失效的问题，尤其是在有持续振动的设备上，比如冲压设备周边的气路、行走设备上的液压管路，接头的同轴度偏差会大幅缩短管路的无故障运行时间。
