带卡扣定位结构的环形密封安装座

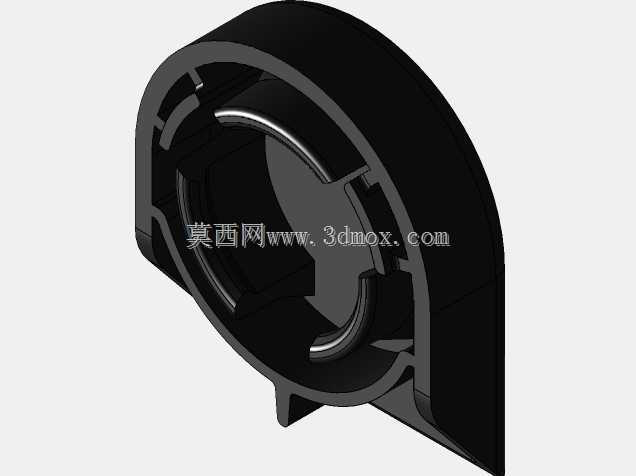

　　这款环形安装构件主要应用在流体管路、小型机电设备的腔体密封衔接场景，日常在手持清洁设备、小型气动工具、便携储能设备的壳体对接位置经常能见到这类结构的身影，核心作用是为内置的环形密封件提供稳定的安装限位，同时通过自身的卡扣结构实现两个对接壳体的快速卡合固定，省去额外螺丝紧固的工序，提升装配效率。从结构设计来看，主体采用半开放的D型环形轮廓，外侧平直段预留了两个定位支脚，刚好可以嵌入对接壳体的预制卡槽内，装配时可以快速找准安装角度，避免装反或者周向转动错位；环形内壁设置了三道均匀分布的内凸卡扣，卡扣根部做了0.3mm的圆角过渡，既保证卡合时的弹性形变空间，又能避免反复拆装导致的应力断裂，卡扣的凸起高度控制在1.2mm，

　　卡入对接件的环槽后可以提供足够的轴向拉脱力，常规工况下能承受15N的轴向拉力不会松脱。内壁靠近端面的位置预留了宽度2.5mm、深度1.8mm的环形嵌槽，专门用来放置O型密封圈或者异形密封胶圈，嵌槽的侧壁做了15度的导入斜角，压装密封件的时候不会刮伤胶圈表面，嵌槽的底部粗糙度控制在Ra1.6，保证密封件受压后贴合紧密，不会出现渗漏间隙。构件的外侧弧形面做了0.5mm的壁厚均匀过渡，平直段与弧形段的衔接位置做了加厚处理，厚度比弧形段厚0.8mm，刚好对应卡扣的受力位置，避免卡合受力时出现结构变形。底部的两个支撑支脚高度为3mm，支脚内侧做了斜向让位，安装时可以顺着壳体的导向筋滑入到位，支脚的端面和壳体安装面完全贴合，

　　装配后不会出现晃动间隙。设计过程中优先考虑了注塑成型的工艺可行性，所有的棱角位置都做了不小于0.2mm的圆角，避免注塑时出现应力集中导致的开裂，整体拔模斜度控制在1度，外侧直面的拔模方向和支脚的抽芯方向保持一致，不需要额外的侧向抽芯结构，简化模具结构的同时降低生产制造成本。从安装边界来看，构件整体最大外径为42mm，平直段到弧形最远端的距离为38mm，轴向总厚度为12mm，安装时需要在对接壳体上预留直径43mm的圆形安装空间，平直侧需要预留3mm的支脚卡槽深度，卡合到位后构件端面和壳体表面的齐平度误差可以控制在0.2mm以内，不会出现突出或者凹陷影响外观。这类结构在实际使用中不需要额外的紧固件，装配时只需要对准定位支脚按压到位，

　　听到卡扣卡入的声响即可完成固定，后期维护拆卸时只需要用平口工具撬动三个卡扣的让位间隙即可拔出，拆装效率比螺丝固定提升60%以上，同时避免了螺丝滑牙、锈蚀导致的拆卸困难问题。密封嵌槽的尺寸适配常规的线径2mm的O型密封圈，受压后密封压缩量控制在25%左右，既保证足够的密封压力，又不会因为压缩量过大导致胶圈过早老化失效，常规工况下可以实现IP65级别的防尘防水效果，满足户外便携设备、小型气动工具的密封防护需求。结构设计时还做了防呆处理，两个定位支脚的宽度做了差异化设计，其中一个支脚宽度为4mm，另一个为6mm，装配时如果方向放反就无法卡入卡槽，从根源上避免生产线装配时的错装问题，降低生产过程中的不良率。构件的材质一般选用POM或者增韧PA66，这两种材质都具备足够的结构强度和弹性，卡扣位置反复拆装50次以上不会出现断裂或者塑性变形，同时具备不错的耐化学腐蚀性能，接触常见的润滑脂、清洁溶剂都不会出现材质溶胀或者强度下降的问题，适配多数工业及民用机电产品的使用环境。
