美式DIN316标准M5规格翼形蝶形螺钉

　　日常做设备维护、工装夹具调试的工程师都清楚，很多需要频繁拆装、又没法随时带螺丝刀的工位，紧固件选得不对，拆装效率能差出好几倍。这款翼形螺钉就是针对这类徒手操作场景设计的，两个对称的翼片完全贴合人手拇指与食指的施力角度，不需要借助任何辅助工具，徒手就能完成拧紧和松脱操作，在通讯设备布线、小型检测治具调整、低压电气柜端子排固定、户外便携设备拆装这类场景里用得特别多。

　　从结构设计来看，这款螺钉的头部翼片做了圆弧过渡处理，没有尖锐的棱角，徒手拧动的时候不会硌伤手掌，哪怕是需要施加较大预紧力的场合，握持感也比边缘锐利的冲压翼片好很多。翼片和螺杆头部的衔接位置做了加厚的过渡圆角，能避免频繁拧动时翼片根部出现应力集中断裂的问题，毕竟很多现场操作的时候工人施力没那么均匀，这个位置的强度直接决定了螺钉的使用寿命。螺纹部分采用的是M5公制粗牙规格，适配市面上所有常规的M5螺纹孔、螺母，不需要专门定制配套的连接件，替换现有设备上的同规格内六角、十字槽螺钉非常方便，不用改动原有安装位的尺寸。

　　实际选型的时候要注意安装边界，这款螺钉的翼片展开宽度比普通圆柱头、沉头螺钉大不少，设计安装位的时候要给翼片留出足够的转动空间，不能贴在侧壁或者其他凸起结构旁边，不然拧动的时候翼片会被挡住，没法发挥徒手操作的优势。螺杆部分的长度适配常见的薄板连接、端子压接场景，拧入螺纹孔的有效啮合长度能满足常规钢件、铝件的连接强度要求，不需要额外计算螺纹啮合深度，只要安装位的板材总厚度在螺杆有效长度范围内，就能保证连接可靠性。

　　和普通的手拧螺钉比，翼形结构的力臂更长，徒手能施加的预紧力更大，对于一些需要一定防松能力、又不需要太大扭矩的连接场景，比如通讯设备的外壳盖板、测试治具的快速压块、小型设备的检修口盖板，用这款螺钉比滚花头手拧螺丝的操作效率高很多，尤其是戴薄劳保手套操作的时候，翼片的结构能提供足够的摩擦力，不会出现打滑拧不动的情况。

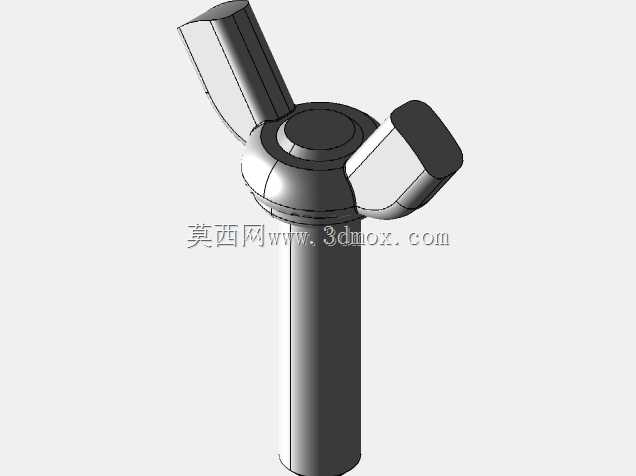

　　建模的时候要注意，翼片的曲面弧度要贴合人手握持的自然角度，不能做成完全平直的片状，不然拧动的时候受力点集中在翼片边缘，长时间操作很容易磨手。螺纹部分如果是做装配仿真用，可以简化成装饰性螺纹，减少模型的面数，提升装配体的运行流畅度；如果是做加工工艺仿真或者出工程图，就要把螺纹的牙型、收尾段做准确，保证和实际加工的参数一致，避免出图的时候螺纹标注和实际模型不匹配。头部和螺杆的同轴度也要控制好，不然拧入螺纹孔的时候会出现偏斜，导致翼片歪扭，影响外观和操作手感。

　　在实际设备装配里，这类翼形螺钉经常用在需要经常打开的检修位置，比如通讯基站的户外设备箱，运维人员上山巡检的时候不可能带全套工具，用这种翼形螺钉就能徒手开箱检查，不用额外找螺丝刀，能大幅提升运维效率。还有一些实验室的测试工装，需要频繁更换测试样品，用翼形螺钉固定夹具，不用工具就能快速拆装，换样的时间能缩短一半以上。要注意这类螺钉不适合用在大扭矩、强振动的连接场景，毕竟是徒手拧紧，预紧力有限，振动大的场合容易松脱，选型的时候要结合实际工况的载荷、振动频率来判断，不能盲目替换高强度的螺栓连接。
