飞利浦220W独立1-10V调光LED驱动装置

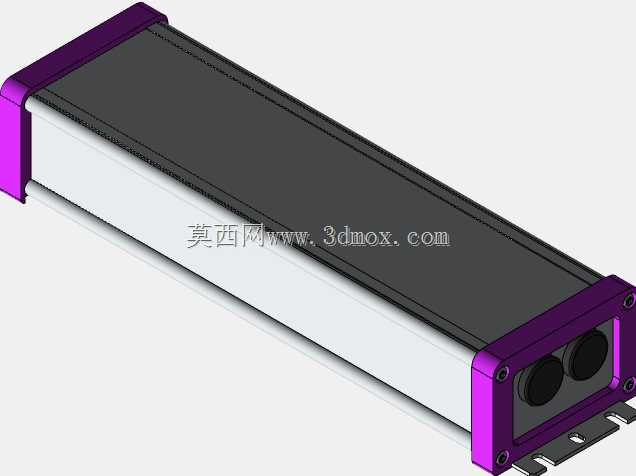

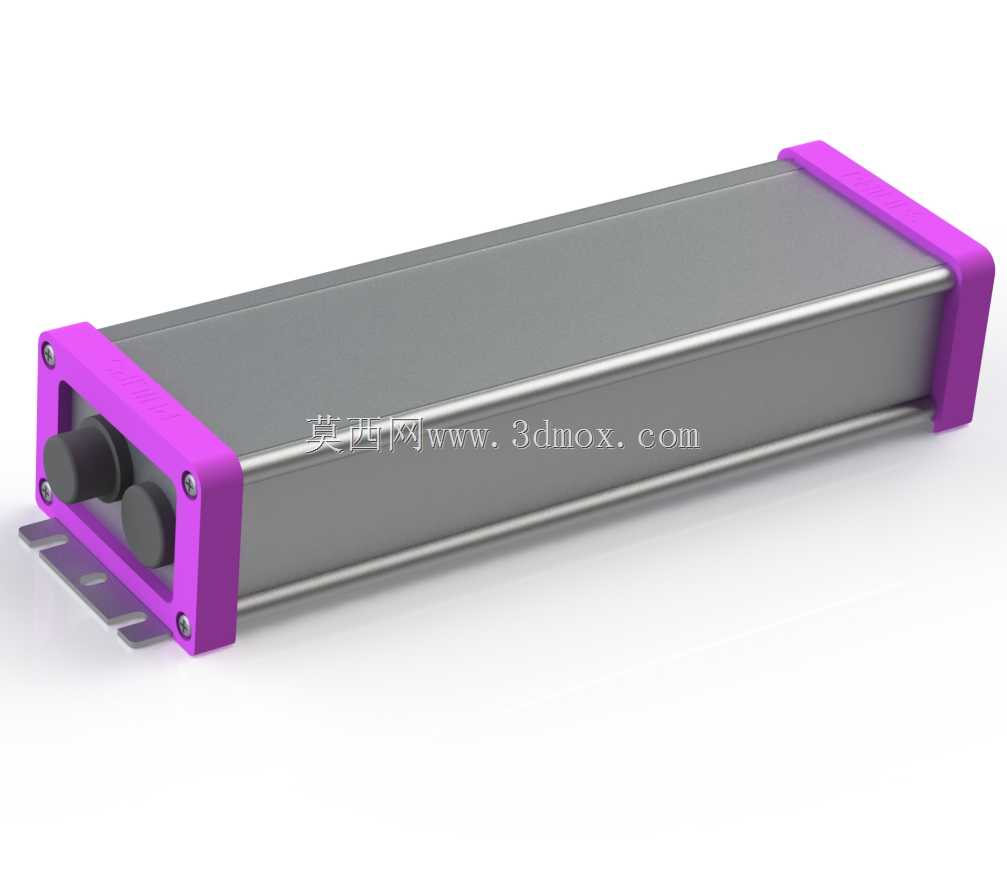

　　这款LED驱动装置是面向专业照明场景开发的恒流供电部件，主要服务于大功率商用、工业照明系统的供电与调光需求，适配220W功率区间的LED光源模组，可在0.5-1.5A的输出电流区间稳定工作，支持1-10V模拟调光协议，能够匹配照明控制系统实现0-100%范围的亮度平滑调节，不会出现调光频闪、色温偏移这类影响照明体验的问题。从结构设计来看，整体采用长条形铝合金拉伸壳体，两端搭配高强度工程塑料端盖，紫色端盖部分做了安装孔位与接口的集成设计，壳体侧面预留的安装耳带固定孔位，可直接通过螺丝固定在灯具腔体内部、灯杆检修舱或者照明配电小空间内，安装时不需要额外制作转接支架，能适配多数现有大功率LED灯具的内部安装边界。

　　壳体的铝合金材质本身承担散热功能，驱动内部的功率器件、整流元件工作产生的热量可以直接通过壳体传导到外部环境，不需要额外加装散热片，在密闭的灯具腔体内部也能保证长期工作的温度处于元件额定工作区间，延长整体使用寿命。两端的端盖做了密封结构设计，接线接口处预留了防水胶圈的安装槽位，装配后可以达到常规室内外照明要求的防护等级，能够应对潮湿、多尘的安装环境，比如地下停车场照明、工厂车间高顶照明、户外广告牌背光照明这类场景都能适配。从电路设计逻辑上，这款驱动采用主动式PFC校正电路，输入电压适配230V市电规格，功率因数可以达到0.9以上，能够减少电网侧的无功损耗，不会对同一供电回路下的其他用电设备产生谐波干扰。

　　1-10V的调光接口采用隔离设计，调光信号回路和主功率回路完全电气隔离，施工接线时不会出现信号串扰、烧损调光控制器的问题，匹配市面上主流的智能照明控制系统、调光面板都可以直接对接，不需要额外加装信号转换模块。在实际选型使用时，需要注意安装边界的预留：整体长条形结构的长度方向需要预留至少10mm的接线空间，两端的接线端子分别对应市电输入、LED输出、调光信号输入三个部分，接线时需要按照端盖上的标识区分强电、弱电回路，避免接错端口导致驱动损坏。壳体底部的安装耳间距是按照行业通用的安装孔距设计，替换同规格旧驱动时不需要重新在灯具壳体上打孔，直接对齐原有孔位固定即可，能够大幅降低现场维护的更换工时。驱动内部的电路做了过压、过流、

　　短路保护设计，当输出端出现短路、负载超功率的情况时，驱动会自动切断输出，故障排除后可以自动恢复工作，不会因为单点故障导致驱动永久损坏，也能避免故障扩大影响LED光源本身。这类驱动在实际工程应用中，多数搭配高天棚灯、面板灯、线性洗墙灯这类大功率LED照明产品使用，相比非隔离驱动，隔离式的电路设计安全性更高，即使在人员可触及的安装位置使用，也不会出现漏电风险。端盖部分的接口采用插拔式接线端子，施工时不需要焊接导线，直接将剥好的导线插入端子锁紧即可，能够提升现场布线的效率，也方便后期维护时的线路拆装。壳体表面做了阳极氧化处理，不仅提升了金属壳体的耐腐蚀性能，也能让散热效率比普通裸铝壳体提升15%左右，长期在高温环境下工作也不会出现壳体氧化锈蚀、接触电阻变大的问题。在三维建模层面，这个模型完整还原了驱动的外部结构细节，包括端盖的固定螺丝位置、安装耳的孔位尺寸、接口的排布位置、壳体的倒角细节都做了1:1的还原，结构工程师在做灯具整体结构设计时，可以直接将这个模型导入装配体，验证安装空间是否充足、接线位置是否和其他结构件产生干涉，不需要重新测绘驱动的外形尺寸，能够缩短灯具开发的结构设计周期。建模时对壳体的拔模角度、端盖的卡扣结构都做了细节还原，如果需要做驱动外壳的开模设计，也可以参考这个模型的结构参数调整模具设计细节，避免出现装配干涉、密封结构错位的问题。
