一体式户外防水LED驱动电源结构设计

　　在户外道路照明、工业厂区投光、景观亮化这类长期暴露在复杂环境的照明项目里，LED驱动电源的结构可靠性直接决定整套照明系统的运维成本，不少项目里光源本身寿命达标，却因为驱动壳体密封失效、安装固定结构断裂导致整灯提前报废，这类问题在沿海高盐雾、南方高湿多雨区域尤为突出。本次设计的一体式LED驱动壳体，覆盖50W到200W全功率段的安装适配需求，从结构层面解决户外驱动常见的密封、安装、散热三类核心痛点。

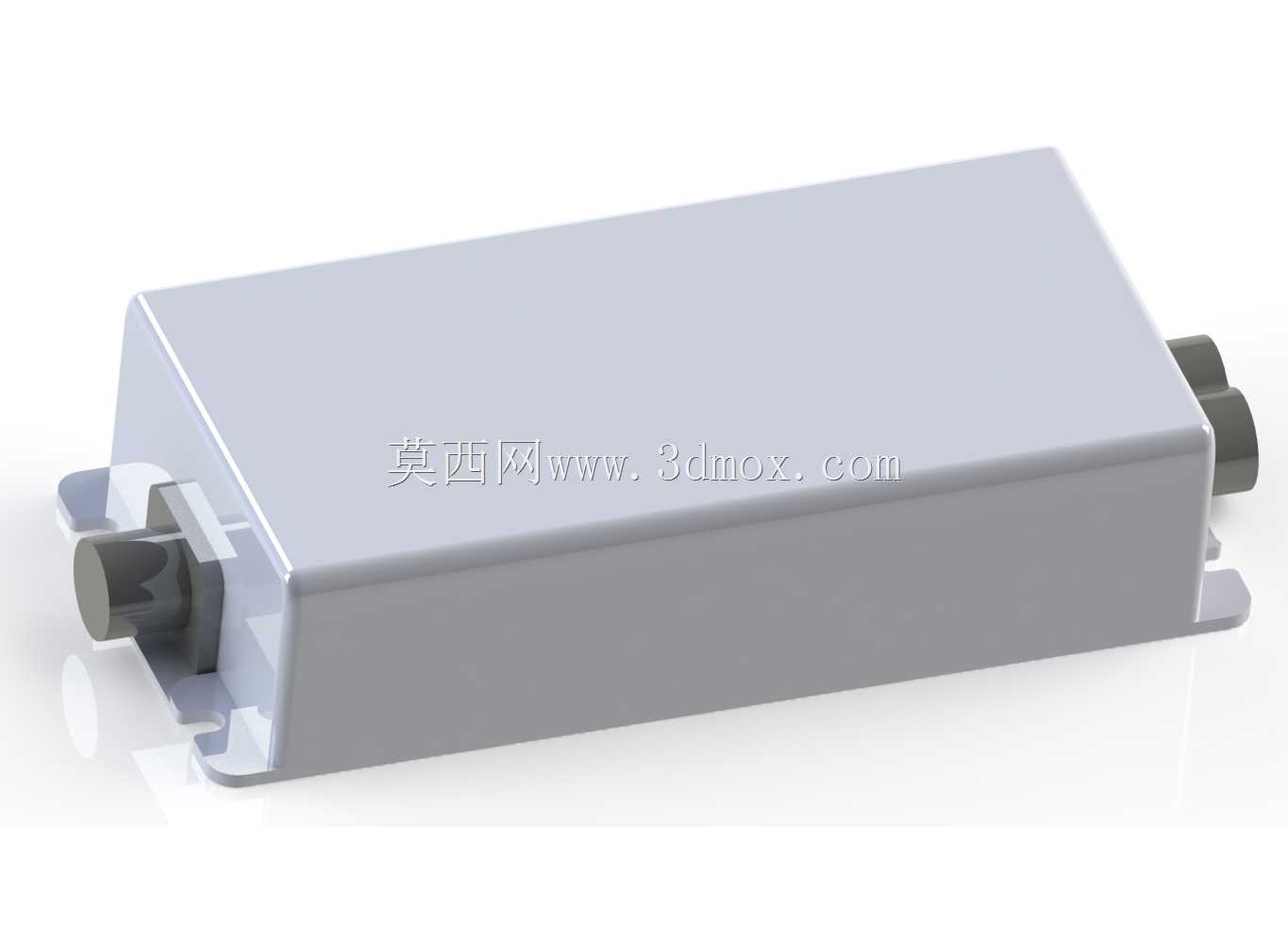

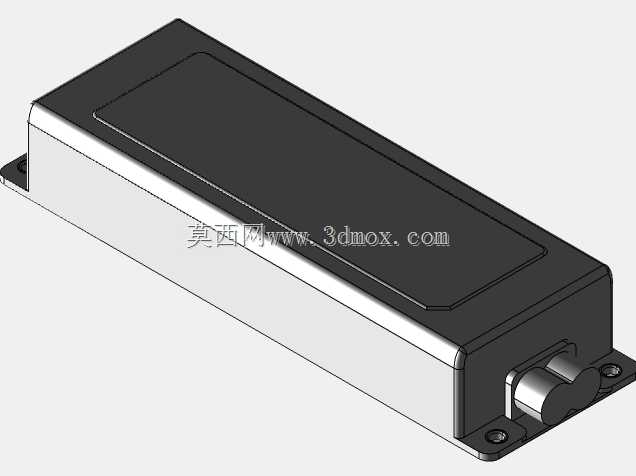

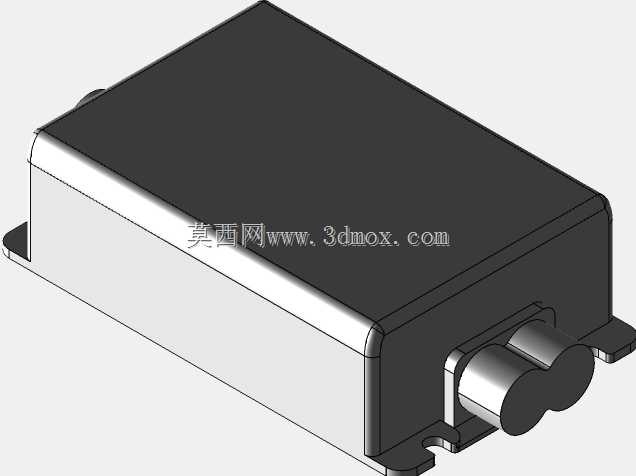

　　从实际安装场景出发，这类驱动通常有两种安装路径：一是固定在灯杆内部的安装支架上，二是直接贴合在灯具散热器的背部预留位，因此壳体两侧设计了向外延伸的带安装孔固定耳，固定耳与壳体主体采用一体化弯折成型结构，避免额外拼接带来的应力断裂风险，安装孔位预留了M4螺丝的装配间隙，同时孔位周边做了局部加厚处理，在现场安装时即使螺丝锁紧力矩稍大，也不会出现固定耳开裂的问题。壳体整体采用长方体封闭式结构，边角位置全部做了R3的圆弧过渡，一方面减少压铸或者注塑成型时的应力集中，另一方面在现场穿线施工时，锐边不会割破线缆绝缘层，也能避免安装人员被划伤。

　　密封结构是户外驱动设计的核心，壳体的上下盖配合面采用了阶梯式止口设计，止口内部预留了宽度2mm、深度1.5mm的密封圈安装槽，装配时配合发泡硅橡胶密封圈，能够达到IP67的防护等级，完全应对暴雨喷淋、短时积水浸泡的使用场景。两端的线缆出线位置采用了防水格兰头的集成设计，不需要额外在壳体上开孔装配接头，减少了二次装配带来的密封失效点，格兰头的锁紧爪采用弹性结构，能够适配外径6mm到12mm的不同线径输入输出线缆，现场施工时不需要根据线径额外更换接头配件。

　　散热设计上，壳体主体采用铝合金压铸成型，表面做磨砂氧化处理，在保证壳体结构强度的同时，金属壳体本身就是散热载体，内部功率器件可以通过导热硅胶垫直接贴合壳体内壁，将器件工作产生的热量快速传导到整个壳体表面散出，不需要额外加装独立散热片，既压缩了产品整体体积，也减少了额外配件带来的装配工序。壳体内部预留了标准PCB安装柱，安装柱的高度经过精准核算，保证PCB装配后功率器件的位置刚好贴合壳体内壁的导热区域，同时PCB与壳体侧壁预留了2mm的安全电气间隙，满足安规认证的爬电距离要求。

　　从安装边界尺寸来看，200W规格的壳体整体长度控制在180mm以内，宽度70mm，高度42mm，这个尺寸能够适配目前市面上绝大多数投光灯、路灯的背部安装腔体，不会出现驱动尺寸过大装不进灯具腔体的问题。重量方面，全金属壳体加上内部元器件的总重量控制在800g以内，固定耳的承重冗余设计达到5kg，即使在高空灯杆内长期受震动影响，也不会出现固定结构脱落的问题。

　　在结构细节上，壳体上盖表面做了细微的防滑纹理，既可以减少生产转运过程中的表面划伤，也能在一定程度上增加壳体的散热表面积。壳体内部的四个角位置设计了接地柱安装位，能够直接固定接地端子，满足电气安全的接地要求，不需要额外增加接地固定片。上下盖的固定螺丝采用内六角不锈钢螺丝，螺丝孔位做了沉头设计，螺丝装配后不会突出壳体表面，避免安装时突出的螺丝刮伤灯具线缆或者安装人员手部。

　　针对不同功率段的适配性，整个系列的壳体采用统一的安装孔位尺寸，50W、75W、100W、150W、200W不同功率的驱动，固定耳的孔位间距保持一致，在灯具设计时只需要预留一套安装孔位，就可以适配全功率段的驱动选型，大幅减少灯具端的结构开模成本。同时不同功率的壳体仅在长度方向做尺寸调整，宽度和高度保持统一，现场替换维护时，即使不同功率的驱动也能直接替换安装，不需要重新调整安装支架的位置，降低后期运维的配件储备难度。

　　实际施工过程中，这类驱动经常需要在高空作业环境下完成接线和固定，因此壳体的固定耳设计在靠近两端的位置，安装时只需要拧两颗螺丝就可以完成固定，不需要在狭窄的灯杆腔体里拧多颗螺丝，降低高空作业的操作难度。两端的格兰头采用旋钮式锁紧结构，接线完成后只需要用手拧紧格兰头的锁紧帽就可以达到防水要求，不需要借助扳手等工具，进一步提升现场施工的效率。
