天花板安装式设备固定支撑座结构设计

　　做通讯配套安装结构设计快十年，这类天花板挂载的支撑座是室内分布式布线、小型通讯设备吊装场景里最常用的固定构件，很多刚入行的结构设计师容易忽略这类小零件的安装边界校核，最后现场装的时候要么打不上膨胀螺栓，要么设备卡不进去，返工成本特别高。先从实际应用场景说，这类支撑座主要用在写字楼、商超、工业厂房的混凝土天花板下方，用来固定小型通讯信号放大器、布线槽道、小型传感终端这类重量不超过15kg的挂载设备，相比吊装螺杆的单点固定，这种板式底座的受力分散性更好，不会因为长期震动出现螺栓松动脱落的问题，尤其是人员密集的公共区域，结构冗余量必须留足。

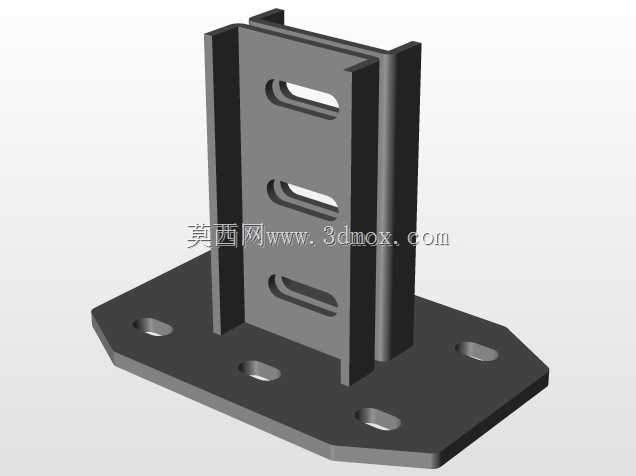

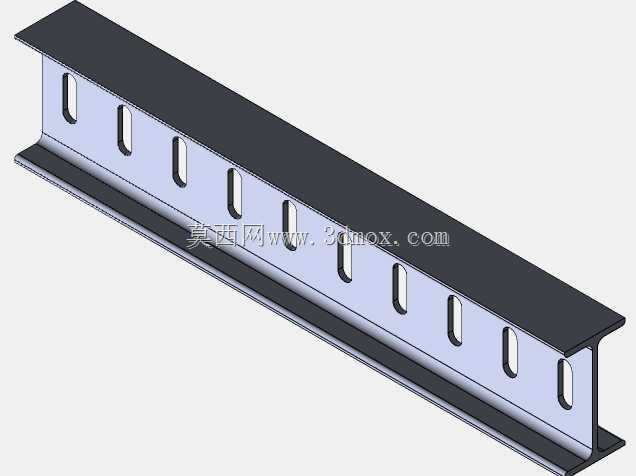

　　从功能特性上看，这个支撑座采用底板加双侧立板的焊接式结构，底板做了切角处理，不是常规的方形整板，别小看这个切角设计，现场在天花板顶面排布螺栓的时候，经常会遇到顶面预埋的钢筋走线刚好挡住螺栓孔位的情况，切角之后安装人员可以小角度旋转底座调整孔位，不用重新在顶面打洞，能减少对建筑结构的破坏，也能避开顶面的水电预埋管线。底板上一共开了四个长圆形的安装孔，不是圆孔，长圆孔的调节余量大概在8mm左右，现场打膨胀螺栓的时候哪怕孔位有几毫米的偏差，也能顺利把底座固定到位，不用扩孔或者重新钻孔，这点对现场施工的友好度很高。

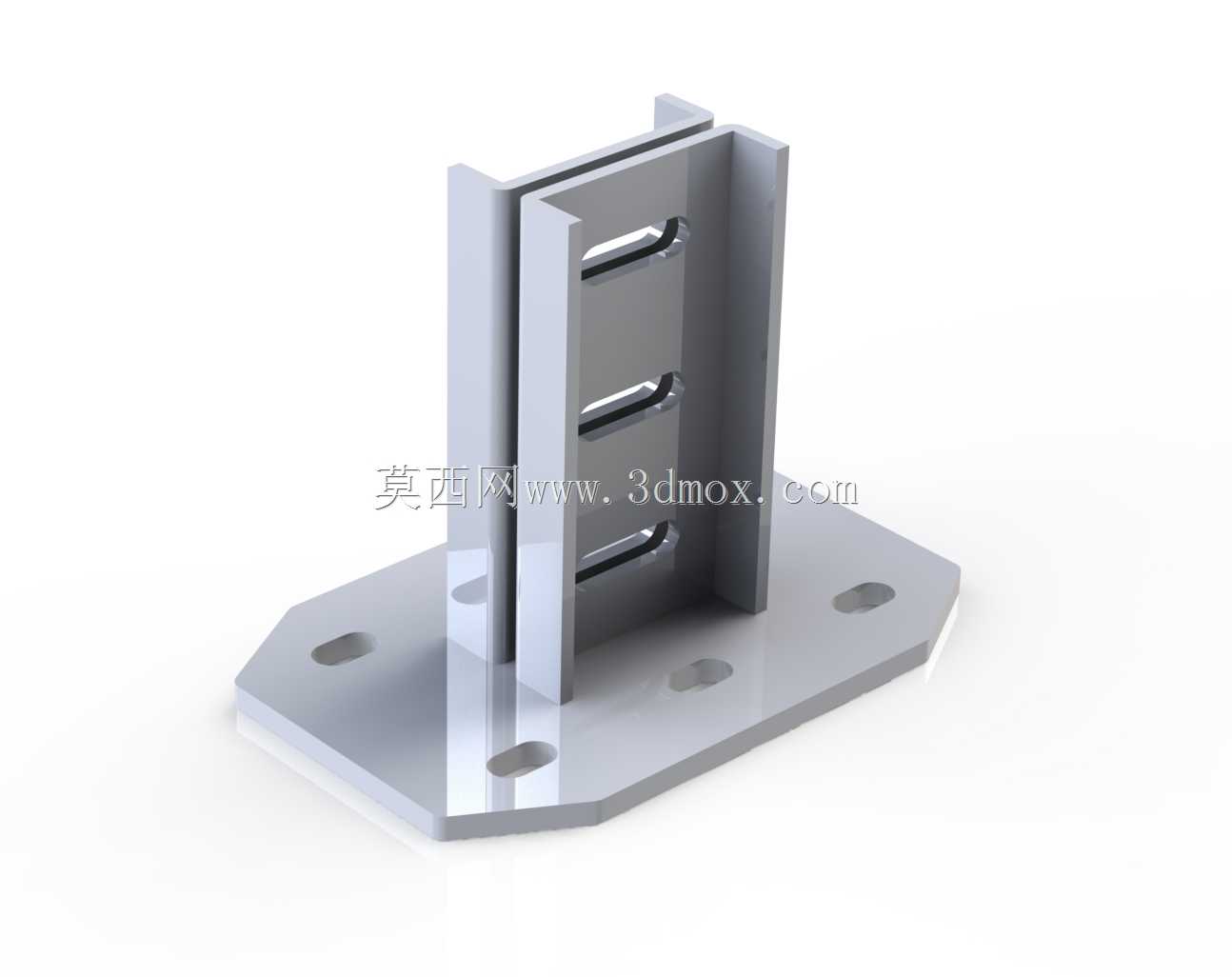

　　再看立板部分的设计，双侧立板是平行布置的，中间留的槽宽刚好匹配对应规格设备的安装插片，立板上开了三组长条形的卡槽，不是单一定位孔，这样挂载的设备可以根据现场的布线需求调整上下安装高度，不用额外做转接件，卡槽的边缘做了冲压翻边处理，一是能增加立板的结构强度，薄钣金件不用额外加加强筋就能承受足够的侧向载荷，二是翻边之后没有锋利的裁切毛边，现场安装的时候不会划伤施工人员的手，也不会刮破设备的连接线缆。立板和底板的连接位置做了满焊处理，焊痕做了打磨平整，表面做了镀锌钝化处理，在室内非高湿环境下用个十来年不会出现锈蚀掉漆的问题，不用后期做防腐维护。

　　说下设计思路里容易踩的坑，最早接触这类安装座的时候，见过不少同行把底板做的特别小，觉得能省材料，结果现场打膨胀螺栓的时候，电锤根本伸不开，螺栓打进去之后套筒没法拧，最后只能把底座割了重新做。这个底座的底板外边缘到最近螺栓孔的中心距离留了足够的操作空间，用普通的冲击钻和套筒扳手就能顺利完成安装，不用特殊工具。另外立板的高度设计也有讲究，不是越高越好，太高的话设备装上去之后重心离天花板顶面太远，长期受重力影响立板容易出现外张变形，卡槽的卡位精度就会下降，设备会出现晃动；太矮的话设备插片插进去之后固定深度不够，有脱落的风险，这个结构的立板高度刚好能让三档卡槽都有足够的啮合深度，最下方的卡槽到底板的距离也留了线缆转弯的空间，设备接出来的线缆可以顺着底板边缘顺到布线槽里，不会出现线缆硬折的情况。

　　再讲安装边界的尺寸逻辑，这类支撑座的安装首先要确认天花板的混凝土强度，不能装在吊顶的石膏板或者轻质龙骨上，必须直接固定在结构层上，四个膨胀螺栓的埋深不能低于60mm，螺栓规格选M8的金属膨胀螺栓就足够满足载荷要求。安装的时候要先把底座贴在天花板顶面，调整到水平位置之后再标记孔位，钻孔的时候要避开顶面的钢筋和预埋管线，四个孔不要一次性钻到底，钻一部分就把底座放上去比对下孔位偏差，利用长圆孔的调节余量把位置调正之后再把螺栓拧紧，拧紧力矩不要超过15N·m，不然容易把混凝土顶面撑裂，反而影响固定强度。设备安装的时候，把设备背部的插片对准两个立板中间的插槽，插到对应高度的卡槽里之后，再用侧边的紧定螺钉固定就行，不用在现场做焊接或者打孔作业，整个安装过程一个施工人员半小时就能完成，后期要调整设备高度或者拆卸维护的时候，只需要松开紧定螺钉就能把设备取下来，不用拆整个底座，维护效率很高。

　　从结构强度校核的角度说，这个支撑座的静态承重能到20kg，远大于常规挂载设备的重量，安全系数留的比较足，哪怕遇到轻微的地震或者楼宇震动，也不会出现结构失效的问题。立板上的卡槽做了等间距排布，相邻卡槽的中心距是标准的25mm，和行业内通用的通讯设备安装孔距是匹配的，不用额外做转接配件就能适配多数同规格的天花挂载设备，通用性很强。另外底板的切角角度是45度，不管是顺着布线方向装还是垂直布线方向装，都不会和相邻的其他安装构件出现干涉，在排布密集的设备点位的时候，能有效利用天花板的顶面空间，减少不同设备支架之间的位置冲突。
