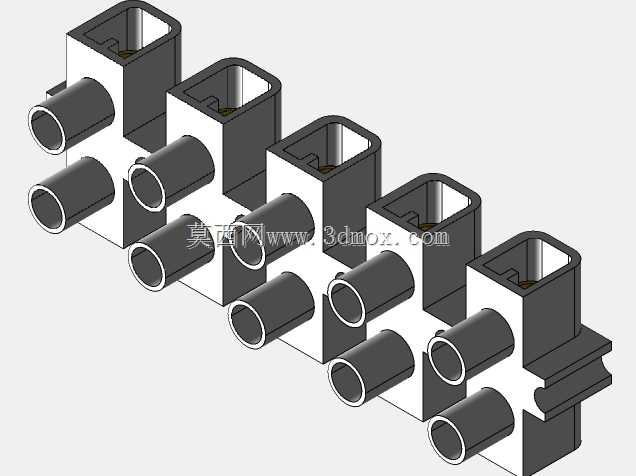

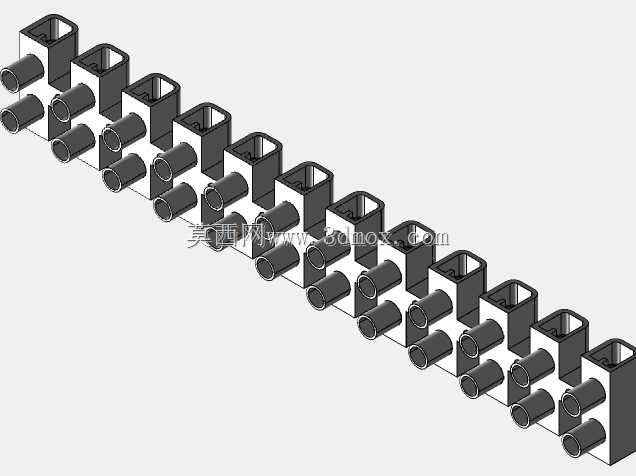

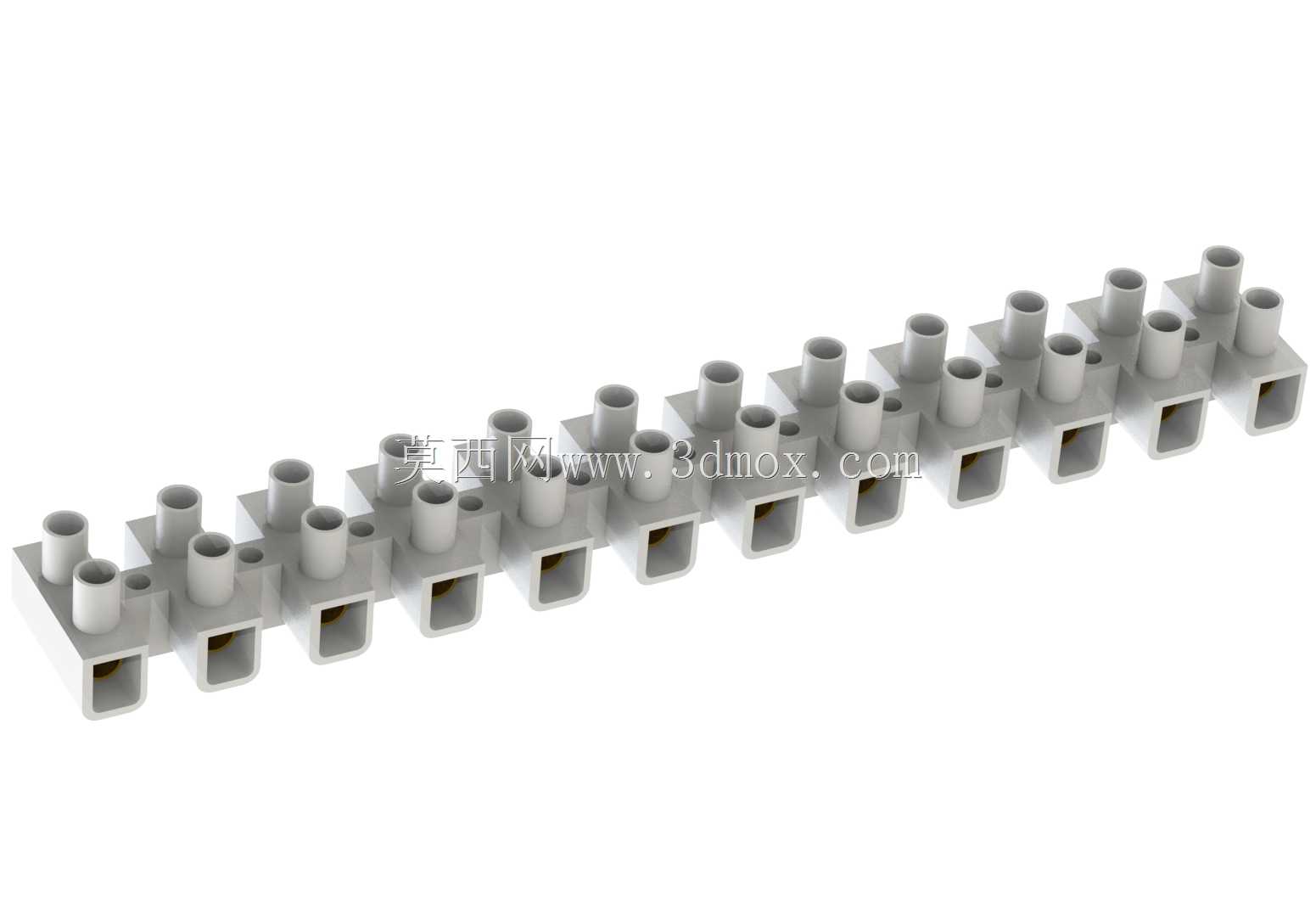

4mm间距多联尼龙电气接线端子排结构

　　在低压电气柜布线、小型设备内部控制线路接驳、现场二次回路接线场景里，这类多联一体式尼龙接线件是布线工序里的基础连接件，区别于散件拼接的端子，整排连体结构能省去逐颗对齐拼接的工序，在批量布线作业里能大幅提升排布效率，避免单颗端子在导轨上移位出现的间距不均问题。这款接线件采用4mm标准接线间距设计，单联接线位适配常规多股软线与单股硬线的压接需求，每个接线位预留的圆柱腔体是螺丝锁紧空间，腔体下方的方形镂空结构一方面是为了减少尼龙原料用量降低成型收缩率，另一方面能在接线时给导线端部提供限位，避免导线插入过深触碰到相邻接线位造成短路风险。从结构设计逻辑来看，整排连体的基座采用等距排布的加强筋连接相邻接线位，筋位厚度经过成型工艺验证，

　　既能保证整排端子的抗扭强度，在单颗接线位锁紧螺丝时不会出现基座开裂变形，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲问题，每个接线位的上端圆柱导向口做了微小的倒角处理，现场穿线时不用刻意对准孔位，顺着倒角就能把导线送入锁紧腔，在昏暗的柜内布线场景里能降低操作难度。安装边界上，这款接线件的底部是适配标准DIN导轨的卡扣结构，不需要额外打孔固定，直接卡入导轨即可完成安装，整排的总长度根据接线位数确定，单联宽度严格控制在4mm，排布时相邻端子排之间不需要预留额外间隙，能充分利用柜内导轨的安装空间，基座的高度设计考虑了柜内布线的安全距离，接线完成后导线裸露部分不会超出基座的绝缘防护范围，避免不同回路导线之间的爬电距离不足。实际使用过程中，

　　尼龙材质本身的绝缘性能能满足AC500V以下低压回路的绝缘要求，材质的耐温范围覆盖常规工业现场的环境温度，不会因为柜内设备发热出现材质软化变形，每个接线位的锁紧螺丝孔位做了内嵌铜螺母的设计预留，避免反复拆装接线时尼龙螺纹滑牙，提升接线件的重复使用次数。不同于螺丝外露的接线结构，这款接线件的螺丝沉入圆柱腔体内部，即使柜内有金属碎屑掉落，也不会直接搭在螺丝上造成回路短路，基座侧面的连接筋位同时起到隔弧的作用，相邻接线位之间即使出现短时拉弧，也不会通过筋位间隙传导到相邻回路。在设备出厂前的预装工序里，这类整排接线件可以提前完成导轨预装，现场接线时只需要对应回路编号逐位压接导线即可，不需要临时调整端子位置，对于批量生产的标准电控设备，能统一布线工艺标准，避免不同操作人员接线时出现的端子排布混乱问题，后期维护时也能顺着整排端子的位序快速排查线路故障，不用在零散的端子里寻找对应回路。
