长条形恒流LED驱动电源结构设计

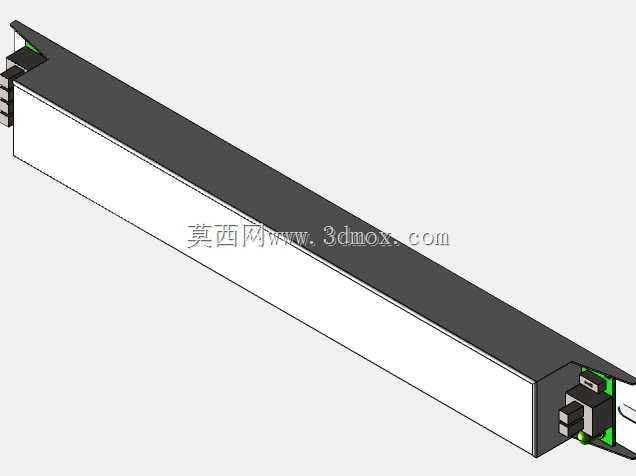

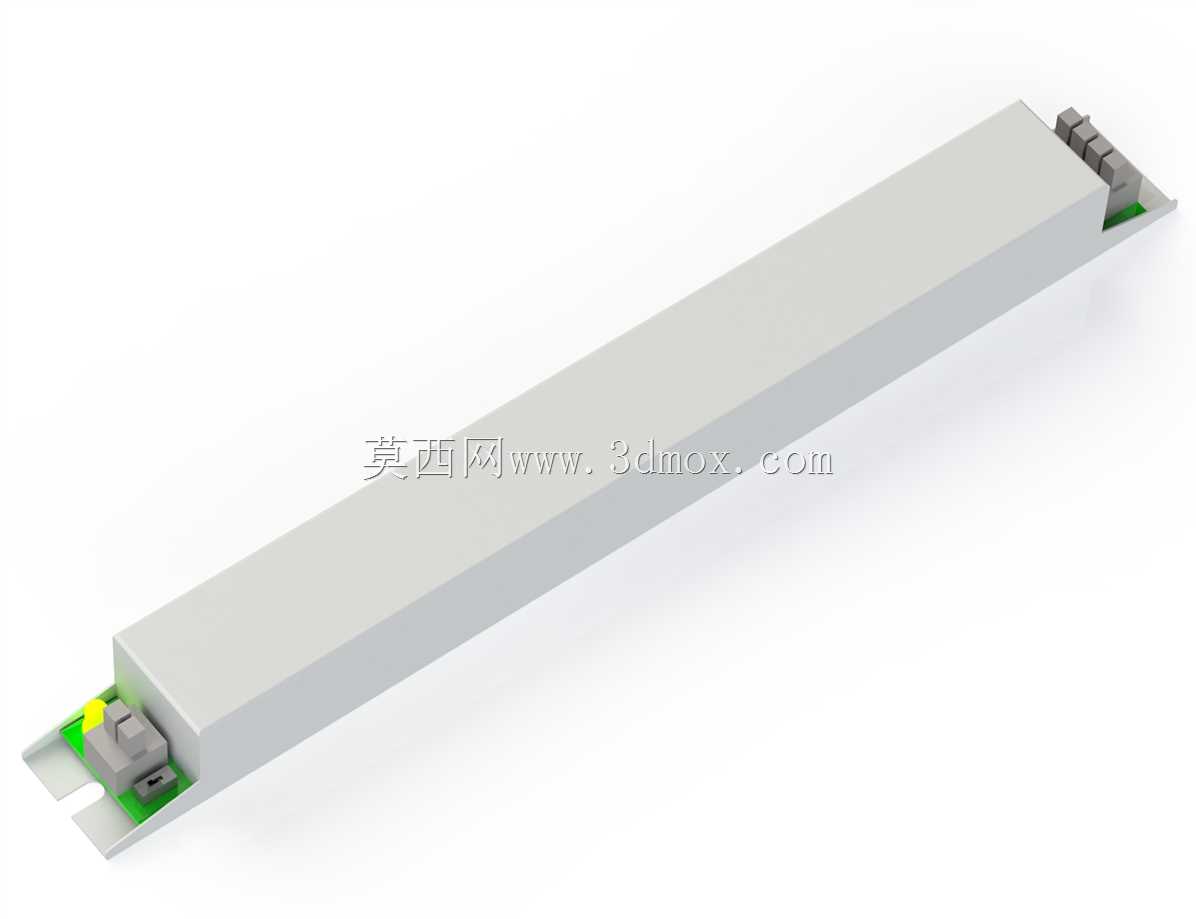

　　这款长条形驱动单元是面向线性照明场景开发的供电转换部件，主要适配35W到350W功率区间的LED照明负载，日常在办公区域嵌入式灯盘、商超长条照明灯带、工业厂房高天棚灯、户外线性洗墙照明等场景中承担电能转换与恒流输出的核心作用，能够将前端输入的交流市电转换为LED光源适配的低压直流输出，同时维持输出电流的稳定，避免光源出现频闪、光衰过快的问题。从结构设计层面来看，整体采用狭长型长方体壳体布局，这种形态主要是为了匹配线性灯具内部的狭长安装空间，壳体两端预留了接线端子的安装位，输入端设置在壳体一端，用于连接市电供电线路，输出端设置在另一端，用于对接LED光源的供电引脚，两端端子旁都设计了卡扣式固定结构，安装时不需要额外的转接支架，

　　直接卡入灯具预设的安装槽位即可完成固定，能够大幅降低现场装配的工序耗时。壳体主体采用阻燃PC材质注塑成型，表面做了细磨砂处理，既可以提升壳体的绝缘防护等级，也能避免生产转运过程中表面产生划痕影响外观，壳体侧壁设计了多道细微的散热筋条，虽然驱动单元本身的发热功率不高，但狭长形态下内部元器件的热量如果不能及时散出，长期工作会加速内部电容、电感元件的老化，这些筋条在不增加壳体整体尺寸的前提下，有效增大了壳体与空气的接触面积，能够依靠自然对流满足散热需求，不需要额外加装散热风扇，也避免了风扇带来的噪音与积灰问题。内部电路布局采用沿长度方向分层排布的方式，高压输入部分与低压输出部分在壳体两端做了物理隔离，中间区域布置EMI滤波电路、整流桥、PWM控制芯片与功率电感，高低压区域之间设置了绝缘挡片，避免高压部分的电磁干扰影响低压输出的稳定性，同时也满足安规设计中爬电距离与电气间隙的要求。在安装边界的设计上，壳体的整体宽度与高度都控制在常规线性灯具的安装槽通用尺寸范围内，长度根据功率等级做了对应匹配，35W规格的长度较短，350W规格的长度更长，但宽度与高度保持统一，这样同一系列不同功率的驱动单元可以适配同一款灯具的安装槽，不需要针对不同功率单独开模设计灯具结构，能够大幅降低灯具厂商的开模成本与物料管理难度。接线端子采用按压式接线结构，现场接线时不需要焊接，只需要将剥好的导线插入端子孔后按压卡扣即可完成固定，接线的拉力强度能够满足照明行业的安装标准，

　　同时端子旁都印刷了清晰的接线标识，避免施工人员接反输入输出线路导致驱动单元烧毁。壳体两端的端盖采用卡扣式装配，不需要打螺丝固定，生产组装时只需要将装好元器件的PCBA板从壳体一端推入，再扣上两端的端盖即可完成整机组装，能够有效提升生产装配的效率，后期如果需要维修更换内部元器件，只需要撬开卡扣端盖即可拆开壳体，不需要破坏壳体结构。在实际工程选型中，这类长条形驱动单元相比传统方形驱动的适配性更强，尤其是在暗藏式线性照明、灯槽照明等安装空间极其狭窄的场景中，方形驱动往往因为尺寸问题无法放入灯槽内部，只能外置安装影响整体美观度，而这种狭长形态的驱动可以完全隐藏在灯槽的缝隙中，不会外露影响照明效果。同时驱动内部集成了过压保护、过流保护、

　　过温保护与短路保护电路，当输出端出现短路、负载过流或者壳体内部温度超过阈值时，驱动会自动切断输出，待故障排除后自动恢复工作，能够有效提升照明系统的可靠性，降低后期运维的成本。在三维建模过程中，需要重点关注壳体内部的元器件排布间隙，尤其是功率电感、电解电容等高度较高的元器件，要确保元器件顶部与壳体内壁之间留有足够的安全间隙，避免组装时元器件顶到壳体内壁导致PCBA板受压变形，同时两端接线端子的伸出长度要控制在合理范围内，确保端盖扣合后端子不会突出端盖表面，影响后续的安装对接。另外壳体表面的散热筋条深度要控制在注塑工艺允许的范围内，避免筋条过深导致注塑时出现缺胶、缩水等外观缺陷，两端卡扣的配合公差要经过反复校核，确保卡扣装配后松紧度合适，既不会因为太松导致端盖轻易脱落，也不会因为太紧导致组装时端盖难以扣入。
