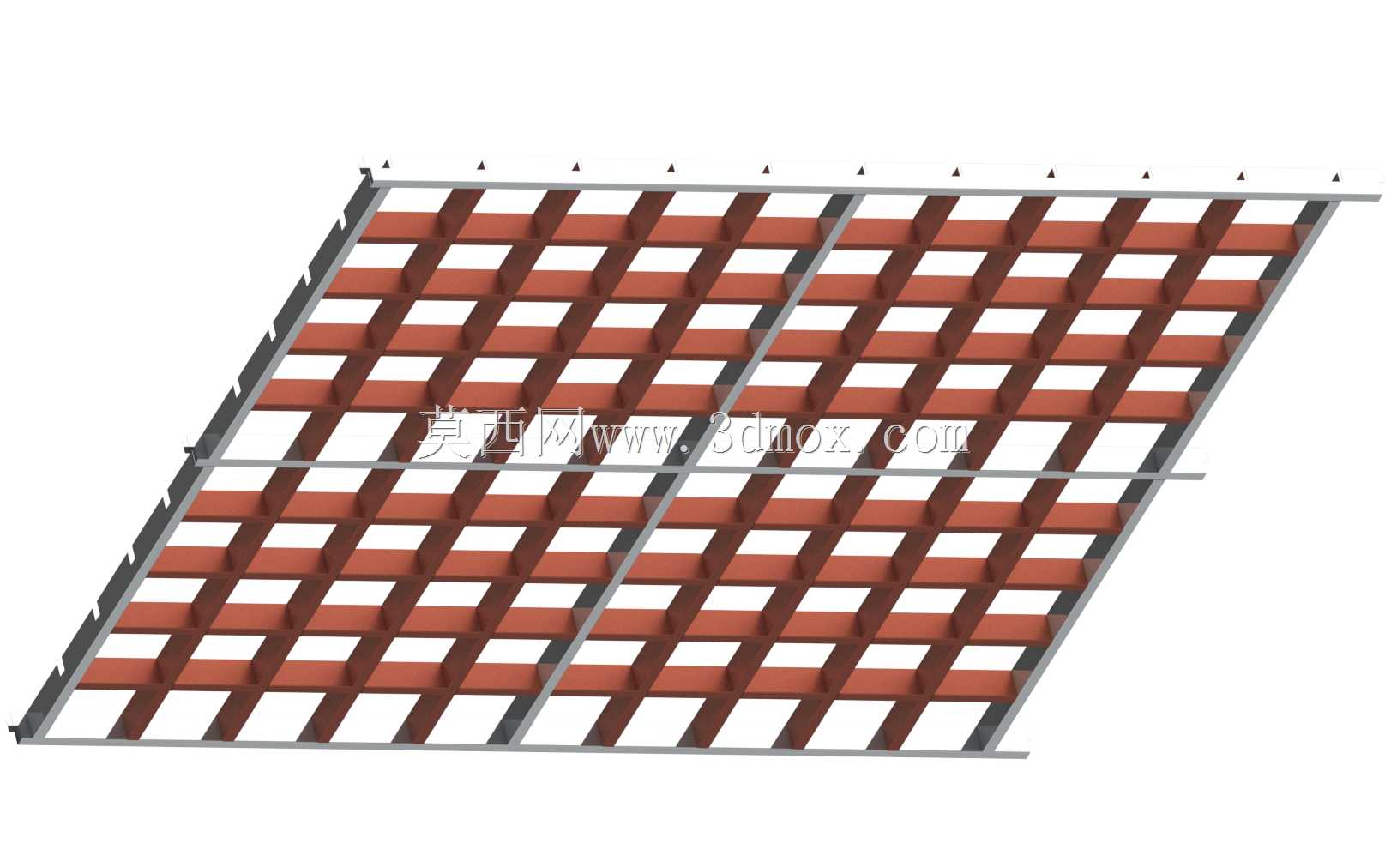

600×600规格4×4格格里利亚托吊顶格栅

　　在商用空间的棚面装修作业里，开放式格栅吊顶一直是兼顾通风、视觉规整度与检修便利性的常用方案，这款600×600规格的4×4格格里利亚托格栅，就是针对常规矿棉板吊顶模数做的适配设计，能直接匹配市面上主流的T型龙骨安装体系，不用额外调整吊顶基层的龙骨排布间距。从实际使用场景来看，这类格栅常应用在办公区开放工位、商超公共通道、工业风餐饮门店的棚面，既可以遮挡顶部杂乱的消防管线、通风管道与强弱电桥架，又不会像封闭式吊顶那样完全阻断空气流通，夏季空调送风时能减少风阻带来的能耗损耗，后期需要检修顶部线路或者调整喷淋、烟感位置时，直接拆卸对应位置的格栅单元即可，不用像整块石膏板吊顶那样大面积破拆修复。

　　设计这款格栅的时候，首先要卡准的就是600mm的标准模块边界，单块单元的外框尺寸严格控制在598mm×598mm，留出2mm的安装配合间隙，避免龙骨安装出现累计误差时板块卡滞无法嵌入。4×4的格网排布是经过实际场景验证的密度，单格的净空尺寸控制在120mm左右，既不会因为格缝过宽导致顶部管线直接暴露影响视觉效果，也不会因为格条过密导致整体重量增加，加大龙骨的承重负荷。格条与外框的连接采用嵌入式卡扣结构，不用额外的焊接或者螺丝固定，组装时直接将横向、纵向的格条对准卡槽压入即可，现场施工的拼接效率比传统焊接格栅高出不少，也能避免焊接位置防锈层破损后期出现锈迹污染棚面的问题。

　　从结构受力的角度考虑，格条采用带翻边的型材截面，而不是单纯的平板结构，翻边高度控制在15mm，既能提升单根格条的抗弯折能力，避免人员踩踏或者上部坠物导致格条变形下垂，又不会因为翻边过高导致从地面仰视时看到格条侧面，影响整体的视觉平整度。外框的型材厚度比内部格条厚0.2mm，主要是承担与龙骨搭接的受力，板块搭接到T型龙骨上的搭接宽度不小于10mm，保证即使出现轻微的龙骨晃动，板块也不会从龙骨上滑落。格条表面的饰面采用哑光棕红色涂层，是商用空间比较常用的低反光配色，不会因为顶部照明的光线反射产生眩光，影响下方人员的视觉舒适度，涂层的附着力满足常规室内环境的使用要求，不会因为常年的温度变化出现起皮脱落的情况。

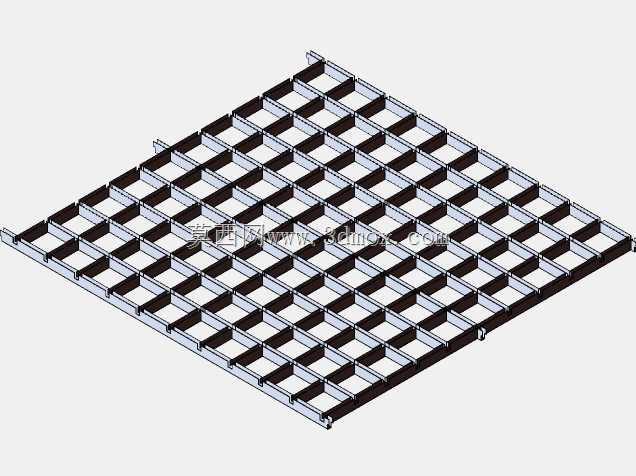

　　实际建模过程中，特意还原了格条与外框的配合间隙，每一处卡扣的位置都做了对应的结构特征，不是单纯的外观面片模型，导入到装配环境里可以直接模拟板块的安装过程，验证龙骨间距与板块尺寸的配合公差。考虑到很多设计师做装修方案时需要排布整面的吊顶效果，模型的原点设置在板块的几何中心，阵列时可以直接按照600mm的间距快速排布，不用额外调整模型的基准位置。格条的翻边角度做了1度的微小倾斜，从地面仰视的视角下，格条的下表面保持在同一水平面，不会因为加工或者安装的微小误差出现视觉上的高低差，这个细节是很多同类模型容易忽略的点，实际施工中如果格条没有这个微小的倾斜角度，很容易因为光线折射出现格条明暗不一的情况，影响整体装修效果。

　　另外，这款格栅的设计也兼容常规的吊顶配件安装，比如嵌入式筒灯、消防喷淋头、烟感探测器都可以直接固定在格条或者外框上，不用额外在龙骨上加装固定支架，格条的截面强度足够承载这些小型配件的重量，不会因为长期承重出现变形。在做管线综合排布的时候，因为格栅是通透结构，只要管线的位置在格网的空隙范围内，就不用特意调整管线的高度，能压缩吊顶的整体占用高度，对于层高有限的商用空间来说，能尽可能提升室内的净空高度，减少空间的压抑感。
