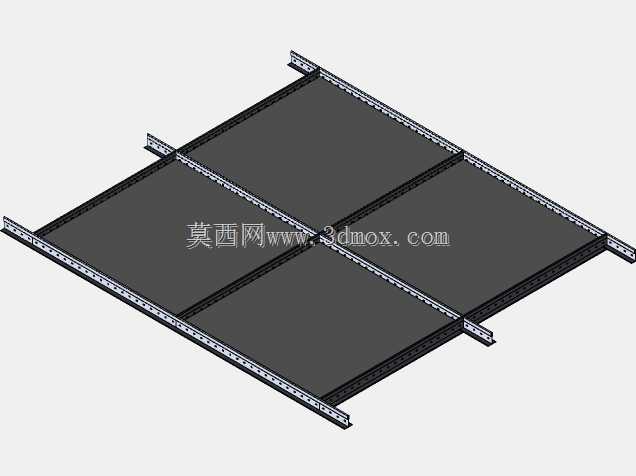

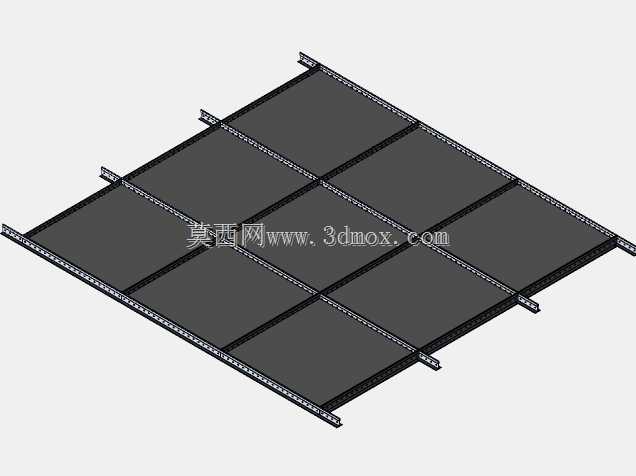

600×600规格明架矿棉板吊顶龙骨框架结构

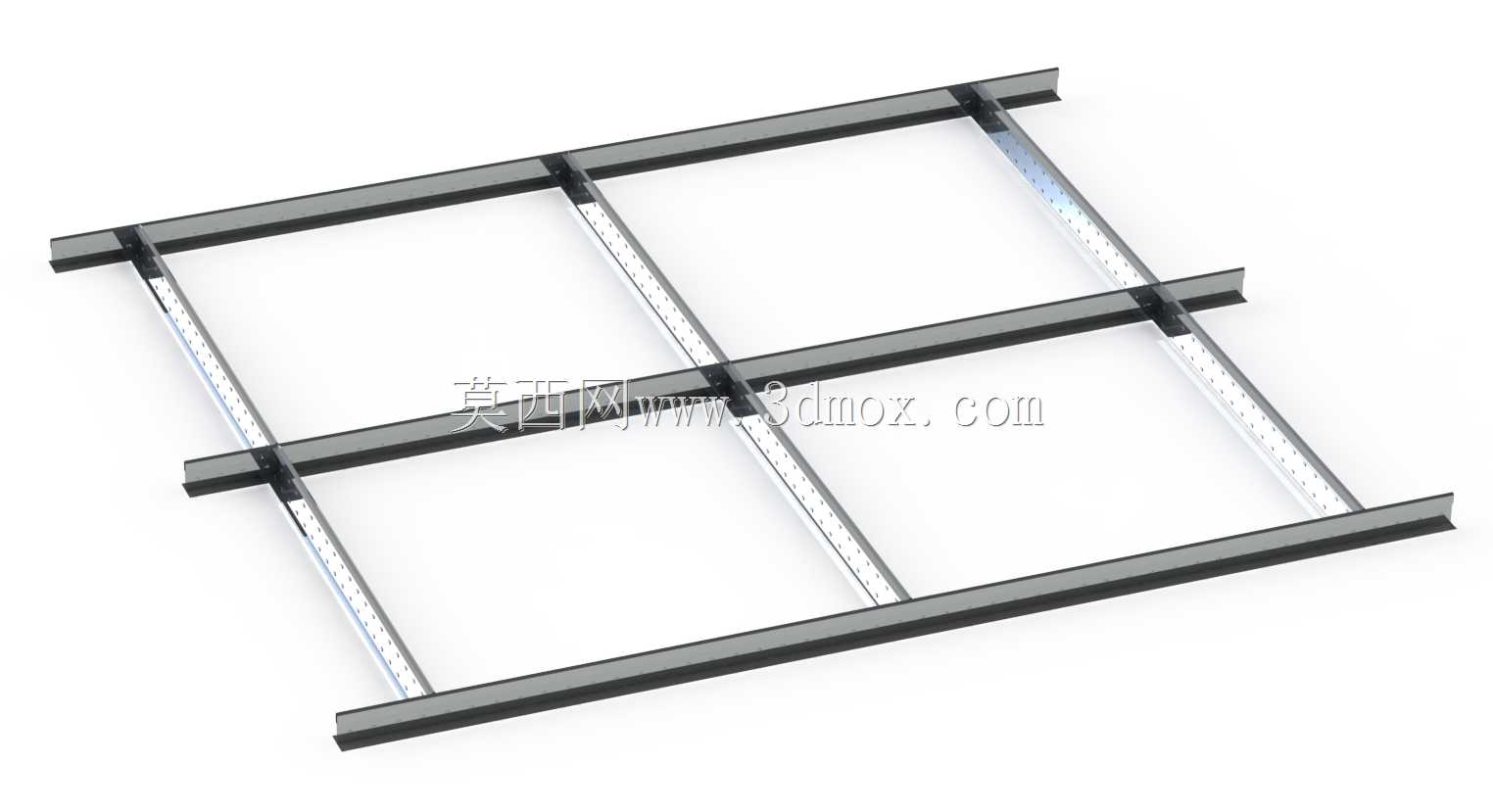

　　这套三维结构对应的是公建室内装修最常用的明架式矿棉板吊顶承载框架，日常在写字楼办公区、医院诊室走廊、学校教室、商业卖场公共区域这类大空间顶面施工中应用极广，核心作用是承托600mm见方的成品矿棉装饰板，同时为顶面嵌入式灯具、消防喷淋、烟感探头、通风风口提供统一的安装基准面，避免后期各专业点位安装时破坏顶面平整度。从结构组成来看，整套框架由主龙骨、副龙骨、边龙骨三类构件拼接而成，主龙骨采用槽型截面冷弯镀锌钢材，沿空间短跨方向排布，通过全丝吊杆与顶部建筑结构楼板连接，承担整套吊顶系统的全部竖向荷载，副龙骨为T型截面镀锌构件，卡接在主龙骨的预留卡口位置，沿空间长跨方向排布，相邻副龙骨的中心间距严格控制在600mm，

　　刚好匹配标准矿棉板的边长尺寸，边龙骨则固定在墙面完成面的标高位置，作为吊顶边缘的收口承载件，承托边缘裁切后的矿棉板板块。设计过程中首先要匹配建筑模数，国内常规办公空间的柱网多为8m以内跨度，主龙骨的排布间距控制在900-1200mm区间，既可以保证单根主龙骨的挠度控制在允许范围内，避免长期使用后出现龙骨下挠、板面不平的问题，也能最大化利用龙骨材料的力学性能，减少不必要的材料损耗。安装边界方面，整套吊顶系统的完成面与建筑结构楼板的间距通常控制在150-300mm区间，这个空间内需要容纳消防管线、强弱电桥架、通风空调风管、给排水支管等各专业管线，建模时需要提前核对各专业管线的排布高度，避免龙骨安装后与管线发生碰撞，

　　尤其是在风管宽度超过1200mm的位置，需要在风管下方单独增设吊杆承载龙骨，不能将龙骨荷载直接压在风管壁上，防止风管变形漏风。实际施工时，T型副龙骨的外露下翼缘宽度为15mm，矿棉板直接搁置在副龙骨的翼缘上即可，不需要额外打钉固定，后期检修顶面管线时可以直接掀开对应位置的矿棉板，操作完成后再将板块复位，不会破坏吊顶的整体外观。建模过程中需要注意龙骨卡口的配合公差，主龙骨上的副龙骨卡口开口尺寸要比副龙骨的腹板厚度大0.2-0.3mm，既保证安装时可以顺利卡入，又不会因为间隙过大导致副龙骨出现晃动，避免后期板面出现接缝高低差。另外在吊顶与墙面、柱面交接的位置，边龙骨的固定点间距不能超过600mm，防止边缘位置的龙骨出现松动，

　　导致边缘板块下坠。针对有上人检修需求的吊顶区域，主龙骨的壁厚需要从常规的0.6mm提升至1.0mm以上，吊杆直径从6mm提升至8mm，保证检修人员踩踏主龙骨时不会出现龙骨变形、吊顶坍塌的风险。这套结构的尺寸完全适配600×600mm规格的标准矿棉板、硅钙板、玻纤吸音板等多种饰面板块，不需要额外调整龙骨间距，通用性较强，建模时还原了龙骨的真实截面尺寸与卡口连接结构，可直接用于装修施工的管线综合碰撞检查、施工工序模拟，也可以作为装修材料算量的基础模型，帮助施工人员提前预判安装过程中可能出现的节点冲突问题，减少现场返工的概率。在实际项目应用中，这类明架吊顶的施工速度快、饰面板块更换方便、造价相对较低，是公共区域吊顶的首选方案，建模时特意保留了龙骨上的刻度标识细节，方便现场施工人员核对龙骨排布间距，保证板块安装后的接缝顺直、间隙均匀。
