SOSEN SS-200H-285B型LED驱动电源结构

　　在户外亮化、工业照明、大功率LED灯具配套场景中，驱动电源的结构可靠性直接决定整套照明系统的使用寿命，这款200W功率等级的LED驱动结构，完全围绕高湿、多尘、温差波动大的严苛安装环境做设计落地。先从安装边界说起，壳体两侧延伸出带安装孔的固定耳片，孔位间距适配市面主流200W级驱动的通用安装尺寸，安装时不需要额外打孔改位，直接通过M4螺丝就能固定在灯具背部的安装位、灯杆内腔的固定支架或者设备电控仓的安装板上，固定耳片做了折弯加强处理，长期受震动也不会出现耳片断裂、壳体移位的问题，出线端的防水胶塞孔径适配常规三芯护套线，装配时线材穿入后打胶密封就能达到IP67级的防护要求，完全能应对露天淋雨、粉尘冲刷的户外工况。

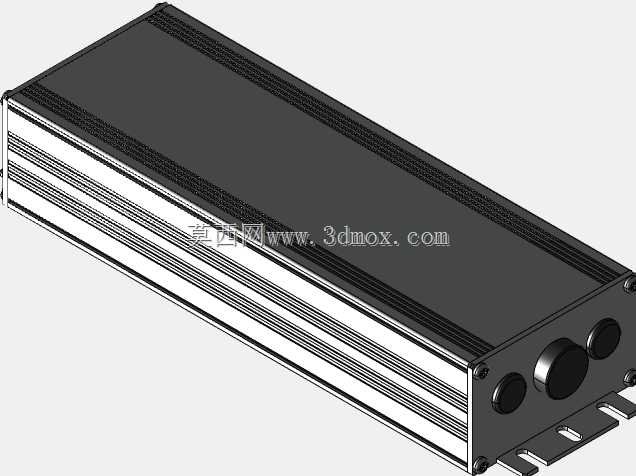

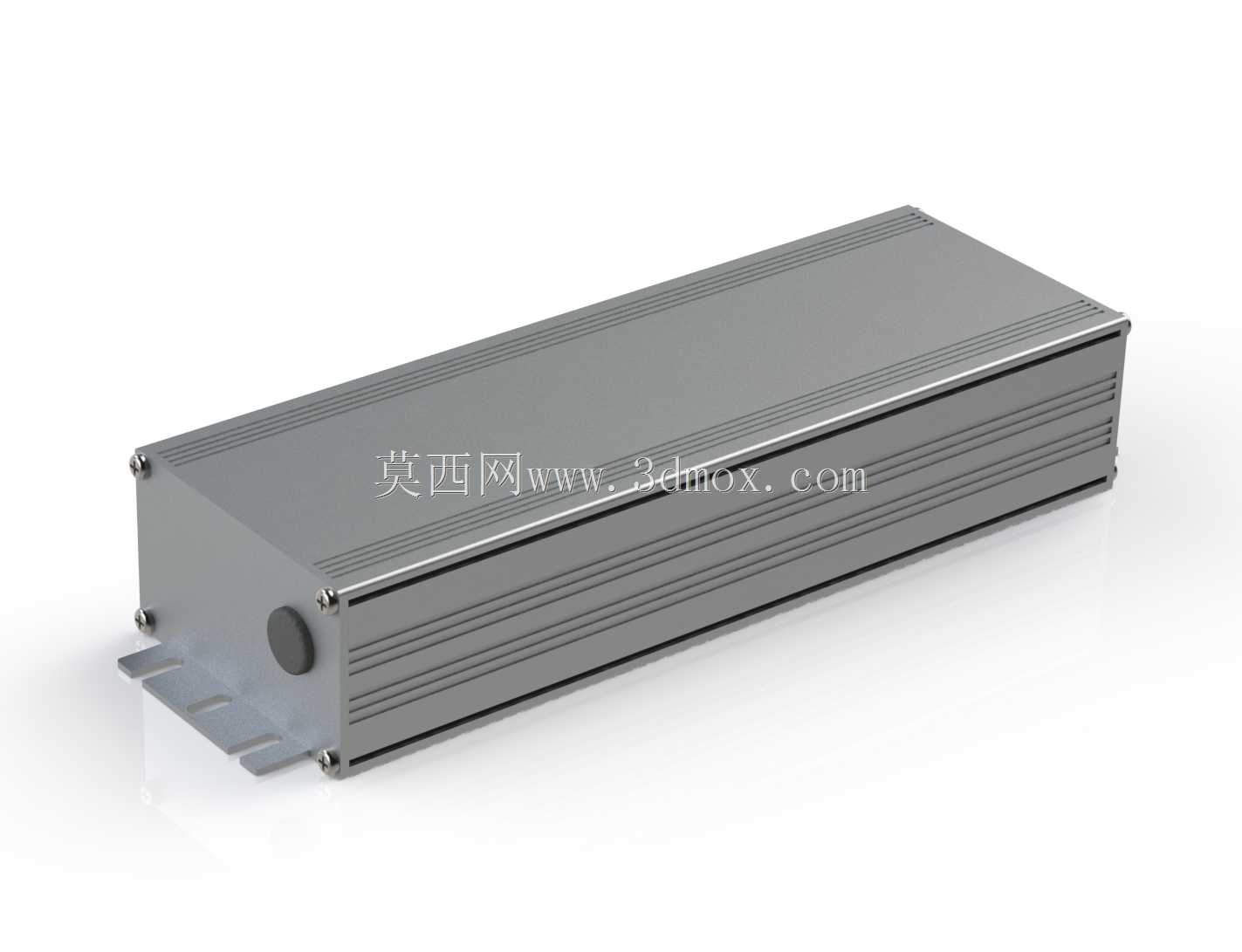

　　外形设计上采用一体化拉伸铝型材作为主体外壳，壳体表面做了多道平行散热筋结构，不是为了外观装饰，而是实打实增加壳体与空气的接触面积，驱动内部功率器件工作产生的热量，可以通过导热硅胶垫直接传导到铝壳上，再通过散热筋快速散到周围空气中，不需要额外加装散热风扇，完全靠被动散热就能满足满负载运行的温升要求，避免了风扇积灰停转、轴承寿命短带来的故障隐患。壳体两端的端盖通过四颗不锈钢螺丝与型材主体锁紧，端盖与型材接触的位置预留了密封胶圈的安装槽，装配时胶圈受压填充所有配合缝隙，杜绝水汽、粉尘从端盖缝隙渗入内部电路板的可能。

　　从功能适配的角度看，内部腔体的尺寸刚好容纳200W恒流驱动的全套电路板元件，包括EMI滤波模块、整流桥、功率变换MOS管、恒流控制芯片、输出滤波电容，腔体内部预留了导热垫的粘贴位置，功率器件与壳体内壁的间隙可以通过不同厚度的导热垫填充，保证热传导路径通畅，不会出现局部热量堆积烧坏元件的问题。出线端的一侧预留了接地端子的安装位，安装时可以将壳体与灯具的接地端可靠连接，满足电气安全的强制要求，避免漏电带来的安全隐患。

　　做结构设计的时候，很多工程师容易忽略驱动与灯具的配合公差，这款壳体的型材截面尺寸控制在常规200W驱动的通用尺寸区间，既不会因为尺寸过大无法装入紧凑的灯具内腔，也不会因为尺寸过小放不下全套电路元件，型材的壁厚做了合理取舍，既保证壳体的结构强度，在受到外力挤压时不会变形挤压内部电路板，也不会因为壁厚过厚导致材料成本过高、整体重量偏大，增加安装时的承重负担。壳体表面做了阳极氧化处理，不光是提升外观质感，更重要的是提升铝壳的耐腐蚀能力，在沿海高盐雾、化工园区带腐蚀性气体的环境中，也不会出现壳体氧化锈蚀、散热能力下降的问题。

　　在实际工程选型中，这类驱动结构不光可以用于LED路灯、投光灯、工矿灯的配套，也可以改装用于其他需要恒流供电的低压大功率电子设备，只要内部电路参数匹配，铝壳的散热能力、防护等级完全能满足多数工业场景的使用要求。建模的时候要特别注意安装耳片的孔位公差、端盖螺丝孔的对位精度、散热筋的拔模角度，这些细节直接决定后续开模生产的良率，要是孔位偏差超过0.2mm，安装时就会出现螺丝无法对位、装配错位的问题；散热筋的拔模角度如果小于1度，型材挤出生产的时候就容易出现筋条变形、表面拉伤的缺陷；端盖密封槽的尺寸如果偏差过大，胶圈压缩量不够或者过压，都会直接影响整体的防护性能。另外壳体边角都做了小圆角处理，避免安装时锋利的边角划伤施工人员的手部，也避免尖角处应力集中，在受外力冲击时出现壳体开裂的问题。
