明纬系列恒流LED驱动电源结构模型

　　做户外亮化、工业照明项目的结构工程师，大概率都跟明纬ELG系列的LED驱动器打过交道，这次整理的这套三维模型，覆盖了75W到300W功率段的主流恒流型号，完全是照着实物测绘还原的，不管是做灯具结构适配、配电柜排布还是安装支架设计，都能直接拿来做干涉校验，省得自己拿卡尺一点点量外壳尺寸。

　　先从实际应用场景说，这类驱动器主要用在户外投光灯、隧道灯、工矿灯还有景观洗墙灯上面，跟室内那种塑料壳的驱动不一样，ELG系列是全密封金属外壳，IP等级够高，装在露天环境里不怕淋雨积灰，北方低温、南方高湿的工况都能扛住，很多市政亮化项目指定用这个系列，就是因为可靠性够稳，不会用个一年半载就因为进水或者过热烧坏。

　　从功能特性上看，这个系列是恒流输出设计，75W到300W的功率覆盖，刚好对应从几十瓦的小型投光灯到几百瓦的高杆灯主照明需求，输出电流是700mA的规格，匹配市面上绝大多数大功率LED灯珠的串并联方案，输入端支持宽电压接入，不用额外做电压适配，不管是工业电网还是临时施工用电都能正常工作，外壳自带的安装固定耳是一体冲压出来的，不是后期粘上去的，长期震动也不会掉，装在桥梁、高杆这种有风震的地方很靠谱。

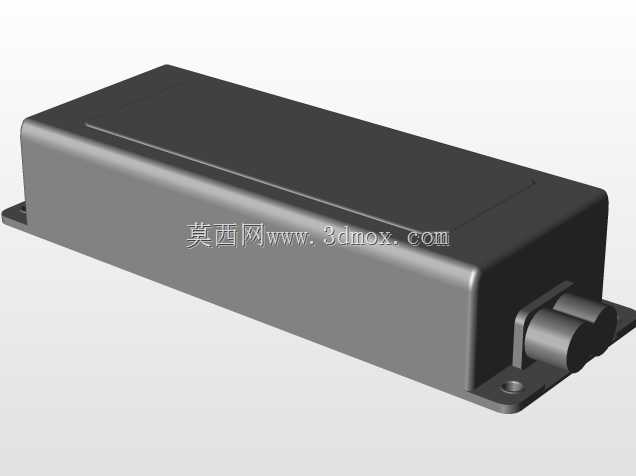

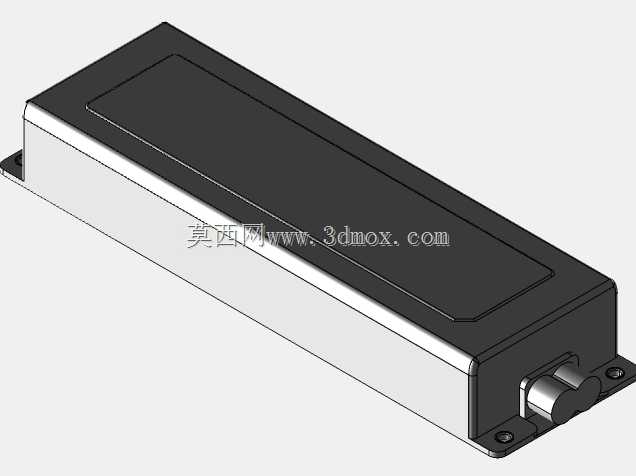

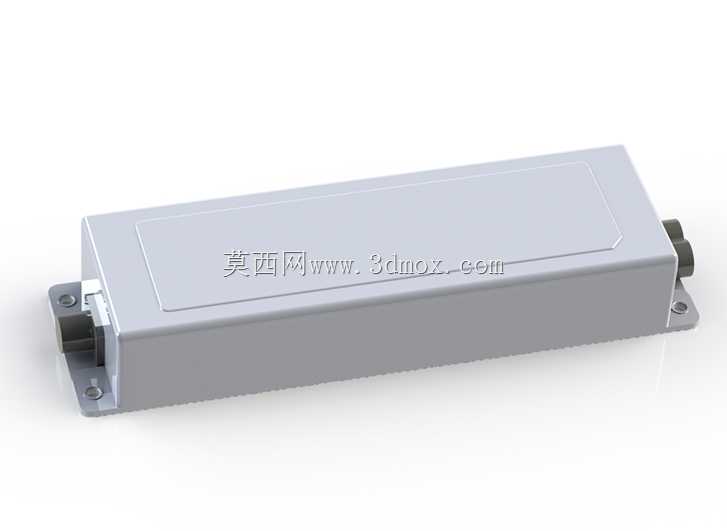

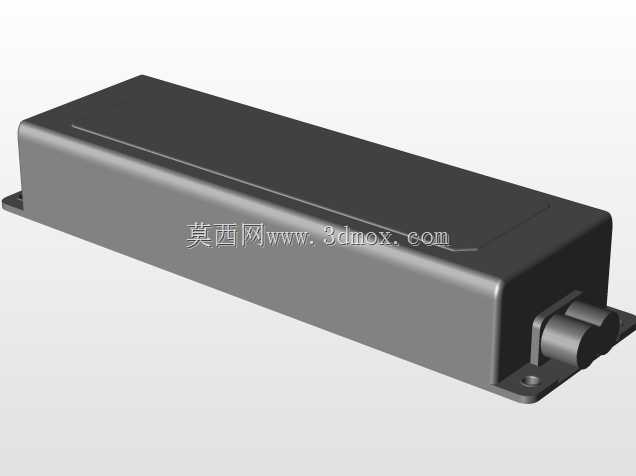

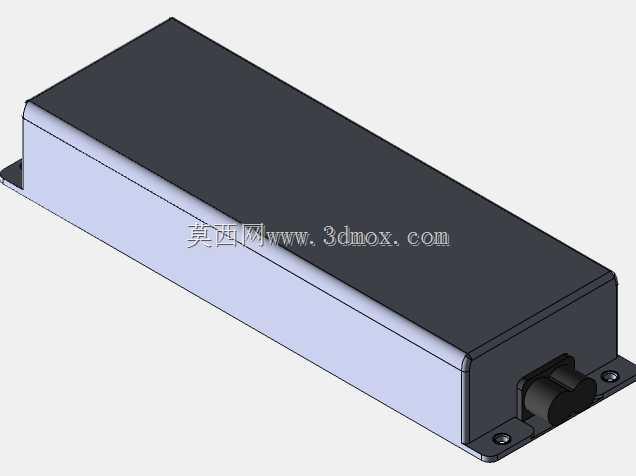

　　说回模型本身的设计还原，外壳是拉伸铝型材加两端端盖的结构，建模的时候特意把型材的拔模斜度、端盖的卡扣槽、出线口的防水接头位置都做准了，没有简化掉安装孔的沉头深度，也没漏掉外壳表面的散热筋——别小看这几条筋，实际工作的时候驱动内部的MOS管、变压器发热全靠铝壳往外散，要是建模的时候把筋做平了，后期做热仿真的时候结果会差很多，算出来的外壳温升不准，选散热材料或者设计安装间隙的时候就容易出问题。

　　安装边界这块是做结构设计最容易踩坑的地方，这套模型把所有需要留的安装间隙都标得很清楚：底部固定耳的孔距是对应常规M4螺丝的，安装的时候离灯具外壳的凸起至少要留3mm的间隙，避免外壳跟散热筋贴死影响对流；两端的出线口要留够15mm的走线空间，不然防水接头的螺母拧不上，线缆弯折不自然也容易扯断内部接线；外壳整体的长宽高比例是照着实物做的，75W、100W、150W、240W、300W几个型号的尺寸梯度都做了区分，不是统一缩放的，比如300W型号的外壳长度比75W的长了近一半，散热筋的密度也更高，排布灯具内部空间的时候，直接把对应功率的模型拖进去就行，不会出现装的时候才发现尺寸不对、要重新改支架的情况。

　　很多工程师做照明项目的时候，容易把驱动器的安装位置随便塞，结果后期维护的时候拆不下来，或者离灯珠太近被烤得过热，用这套模型做装配的时候，可以提前模拟安装位置：比如装在投光灯背面的时候，要让驱动器的散热筋顺着空气对流的方向，不要横着装挡住风道；装在灯杆内部的时候，要算好固定耳跟灯杆内壁的距离，留够拧螺丝的操作空间；如果是多台驱动器并排装在配电柜里，两台之间至少要留20mm的间隙，避免热量互相堆积，降低电源寿命。

　　另外模型也还原了外壳表面的标识区域位置，后期做丝印或者贴标签的时候，可以直接在模型上选面出图，不用再重新测量标签的尺寸和位置，跟供应商对接的时候直接发三维截图就能说清楚要求，省得来回沟通尺寸。还有两端的防水格兰头，模型里做的是标准M12规格的接头，跟实际采购的配件尺寸完全匹配，做走线孔设计的时候不用再去查接头的外径，直接在装配体里开孔就行，不会出现孔开小了穿不过去、开大了密封不严的问题。

　　从建模思路上来说，做这类电子配件的模型，最忌讳的就是做“看起来像”的外观件，一定要把跟装配、安装相关的所有特征都做全：比如固定耳的圆角、安装孔的倒角、外壳拼接处的台阶差，这些细节看起来不重要，实际做干涉检查的时候，差1mm就可能装不上。比如之前有个同事做隧道灯设计，随便找了个简化的驱动模型，结果实际打样回来，驱动端盖的凸起跟灯壳的加强筋顶死了，最后只能临时磨掉加强筋，耽误了一周的交期，要是用这种全特征的测绘模型，前期就能把这些问题排查掉。

　　还有一点，这类驱动器的重量也在模型里做了对应的质量属性设置，75W的大概1.2公斤，300W的接近3公斤，做吊装结构或者壁挂支架的时候，可以直接在软件里算支架的承重，不用再去查产品手册算重量，尤其是做高空安装的灯具，支架的强度校核很重要，要是重量算少了，支架做薄了，后期掉下来就是安全事故。

　　平时做方案汇报的时候，把这个驱动模型跟灯具模型装在一起，渲染出来的效果也更真实，客户能直观看到内部的元器件排布，比只放个灯壳的模型说服力强很多。而且因为是全参数化的建模，要是遇到定制款的驱动，只需要改几个参数就能调整外壳长度，不用从头开始画，能省不少建模的时间，把精力放在光学和散热结构的优化上，不用在这些标准件的建模上浪费时间。
