工业整流面板电路组件三维结构设计

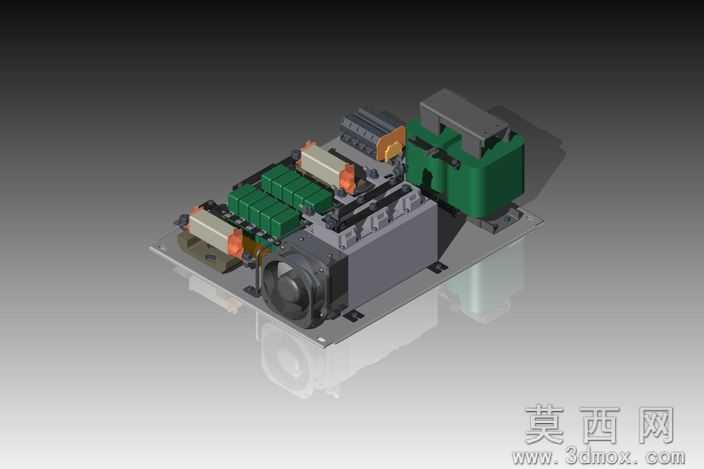

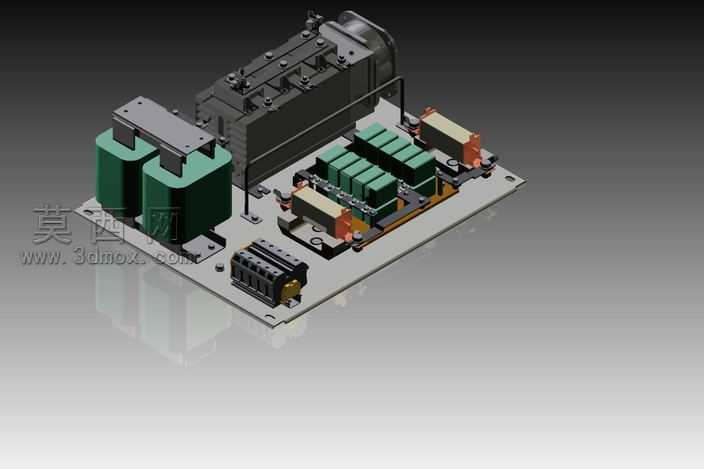

本作品为工业整流面板电路组件的三维建模成果，建模过程严格遵循工业电气设备的实际尺寸比例与装配逻辑，在三维软件中首先完成金属安装底板的基础建模，通过拉伸、倒角、阵列等命令精准还原底板上的安装孔位、定位槽与边缘防护结构，确保底板的承重与安装适配性符合工业场景使用要求。针对面板上的核心整流电感元件，建模时细致还原了磁芯的层叠结构、绕组线圈的排布形态以及外部绝缘封装的圆角细节，通过材质编辑器为电感外壳赋予哑光深绿色工程塑料材质，磁芯部分赋予深灰色铁氧体材质，绕组部分赋予漆包线的半光泽铜色材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后可清晰区分元件的不同组成部分。PCB电路板部分采用分层建模思路，先完成基板的环氧板材质基底制作，再通过贴图与实体建模结合的方式还原板上的贴片元件、接线端子、继电器模块、电容组等元器件，其中绿色电容组按照实际排布规律做等距阵列，接线端子的金属插片、塑料基座分别赋予对应的金属与绝缘材质，板上的印刷线路通过纹理贴图实现，还原真实PCB板的线路走向与丝印标识。整体装配过程严格遵循电气组件的实际装配层级，从底板到核心元件再到外围接线模块依次完成装配约束，确保各元件之间的安装间隙、定位关系完全符合实际生产装配要求，无干涉错位问题。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方45度照射，搭配辅助补光消除元件底部的死黑阴影，背景采用渐变灰色突出主体结构，最终渲染效果可清晰展示整流面板的整体布局、元件组成与结构细节，能够直观呈现该整流组件的工业设计形态，可用于电气设备的结构展示、装配教学以及前期方案验证使用。
