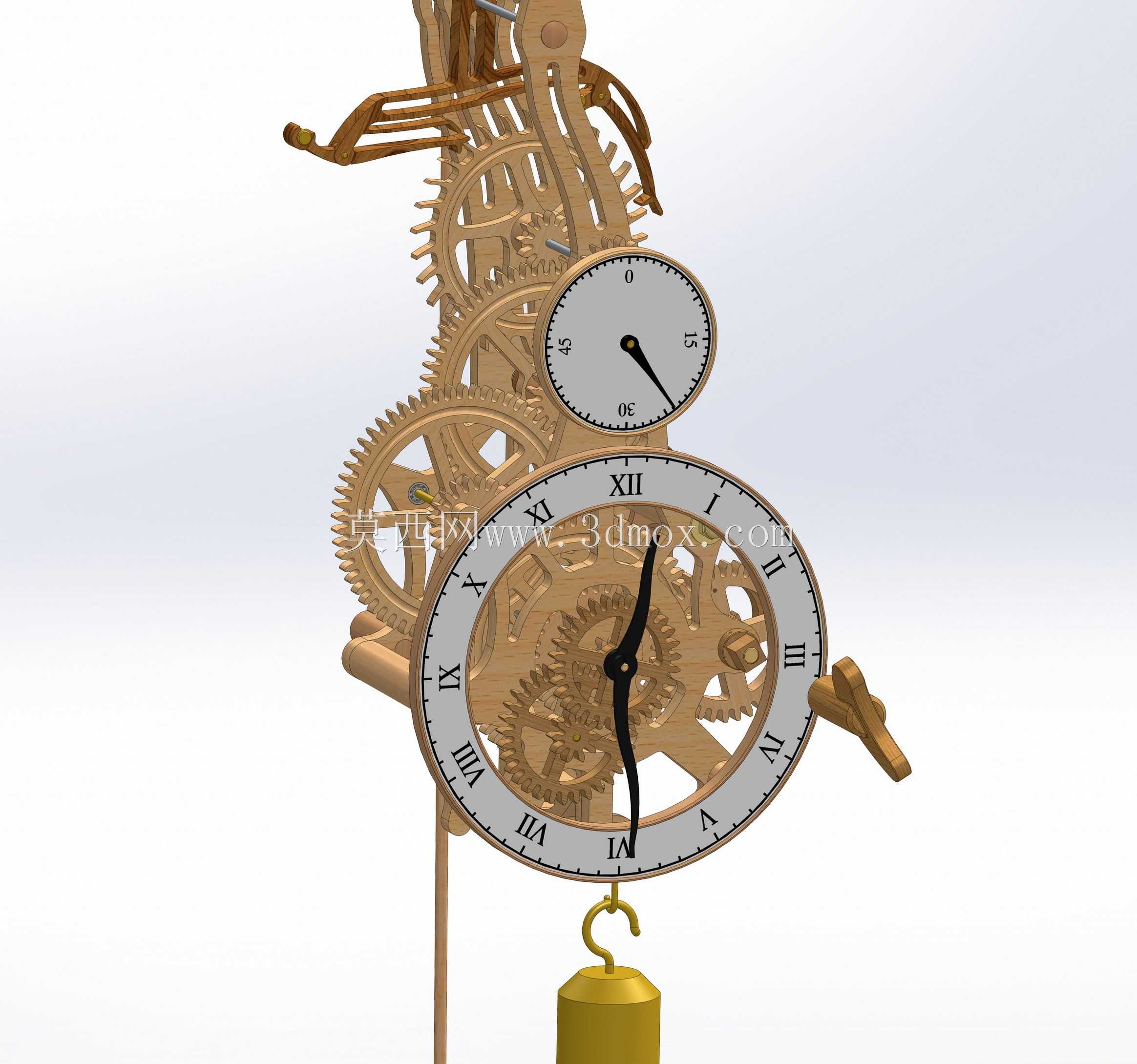

带秒针木质镂空齿轮机械时钟结构设计

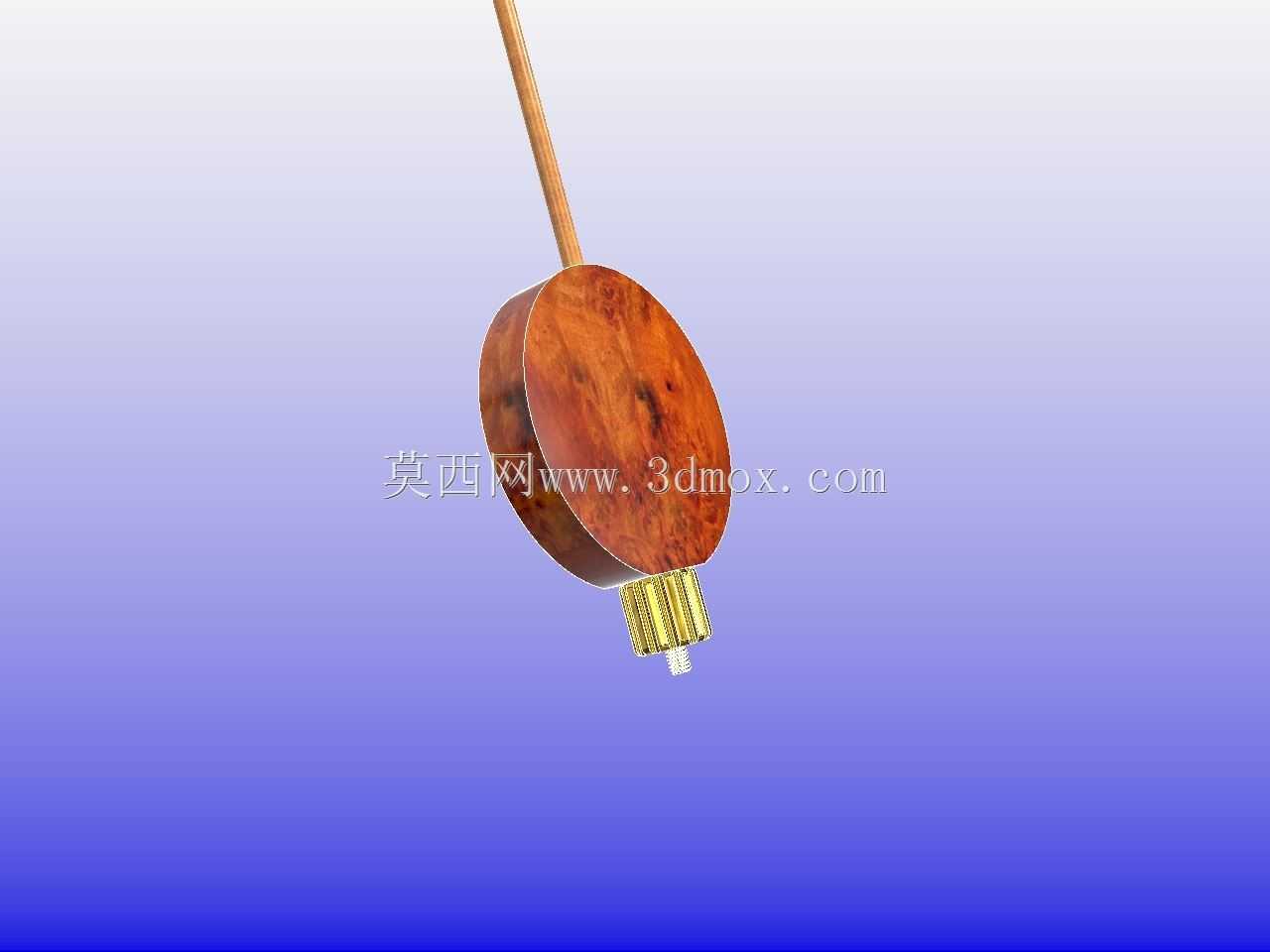

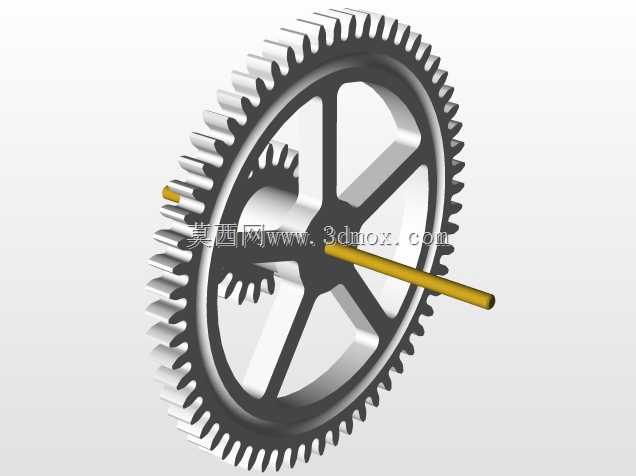

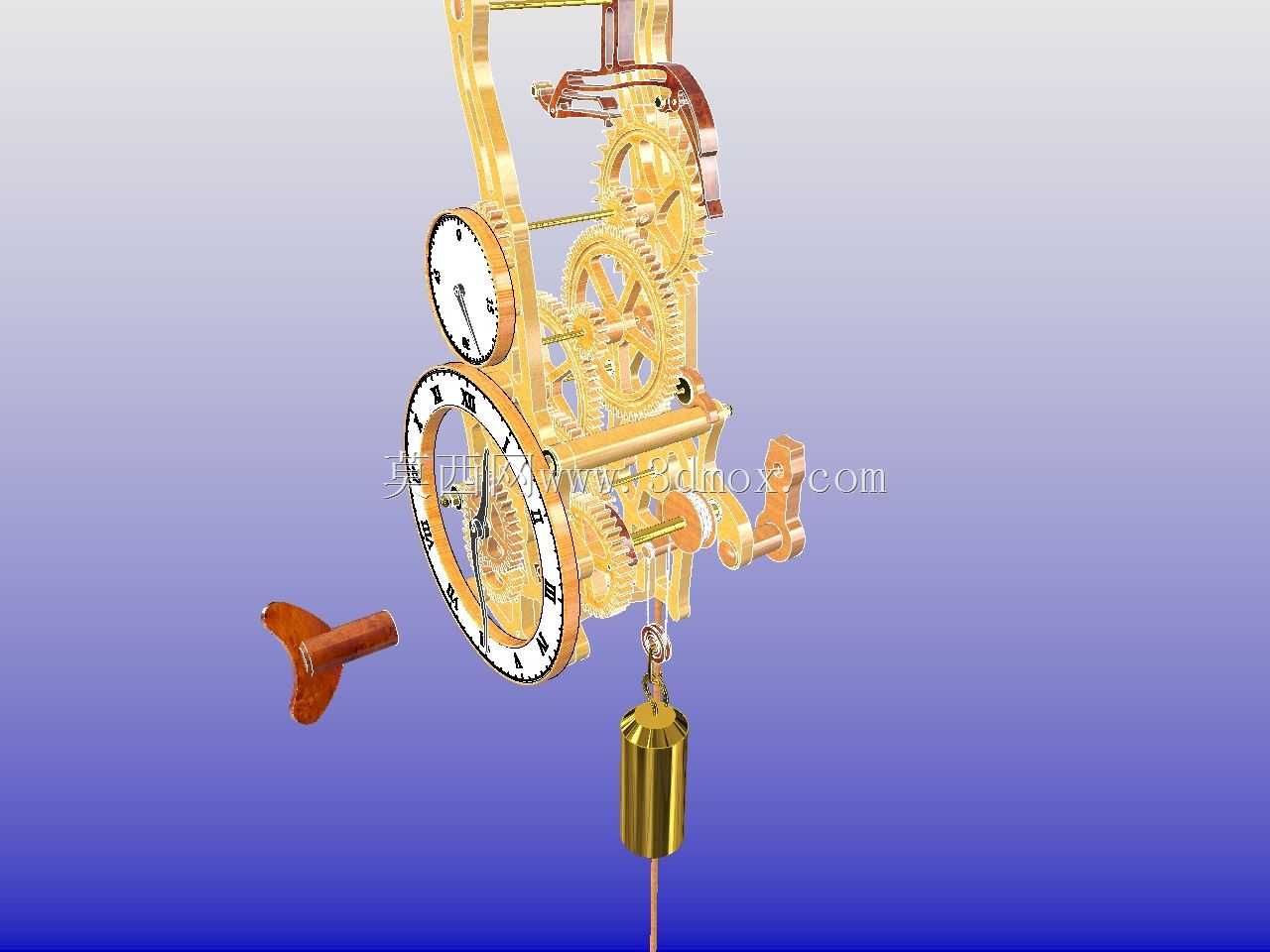

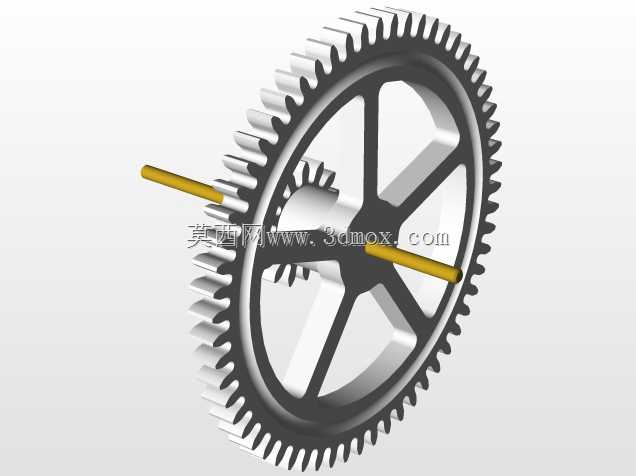

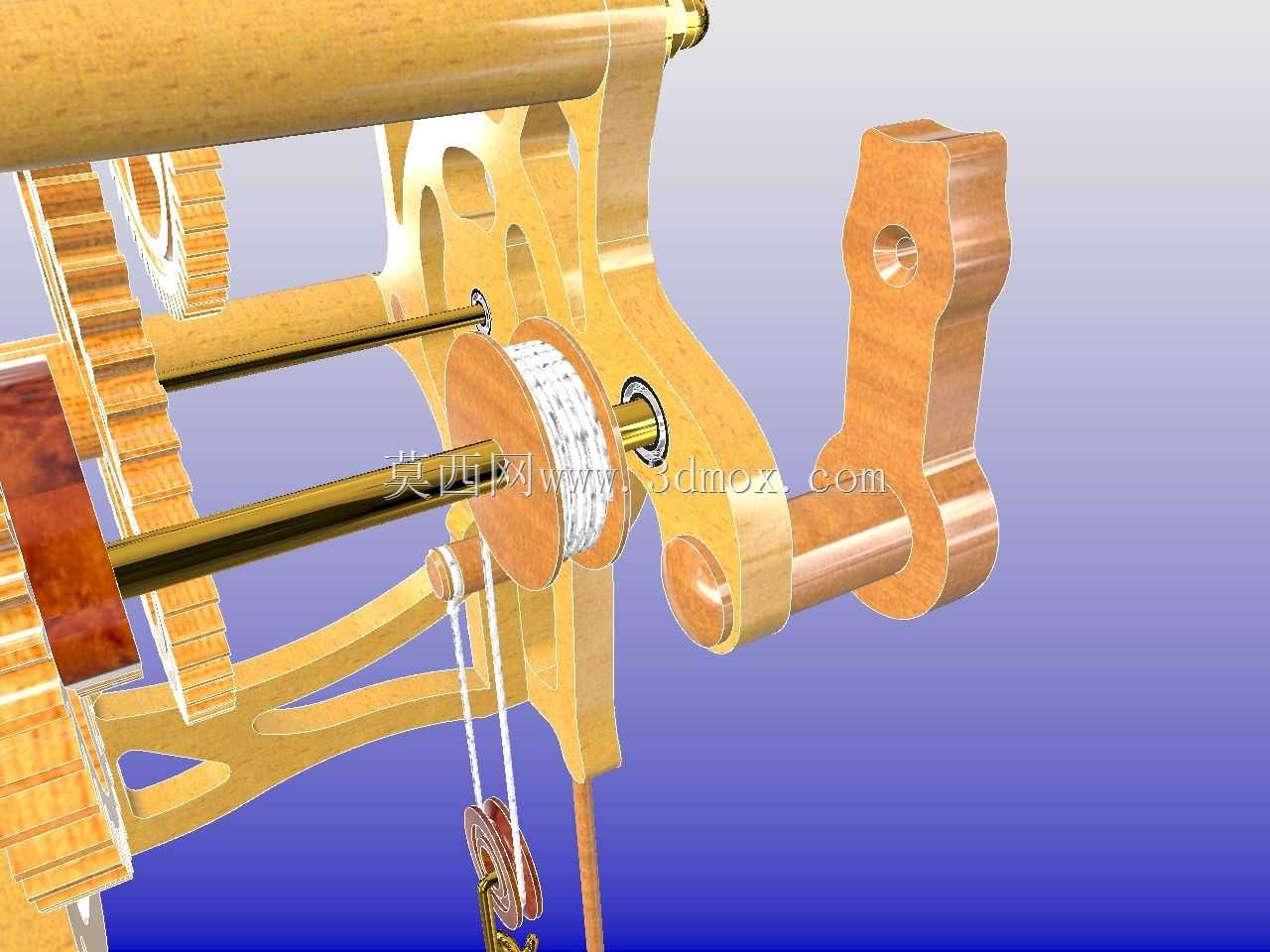

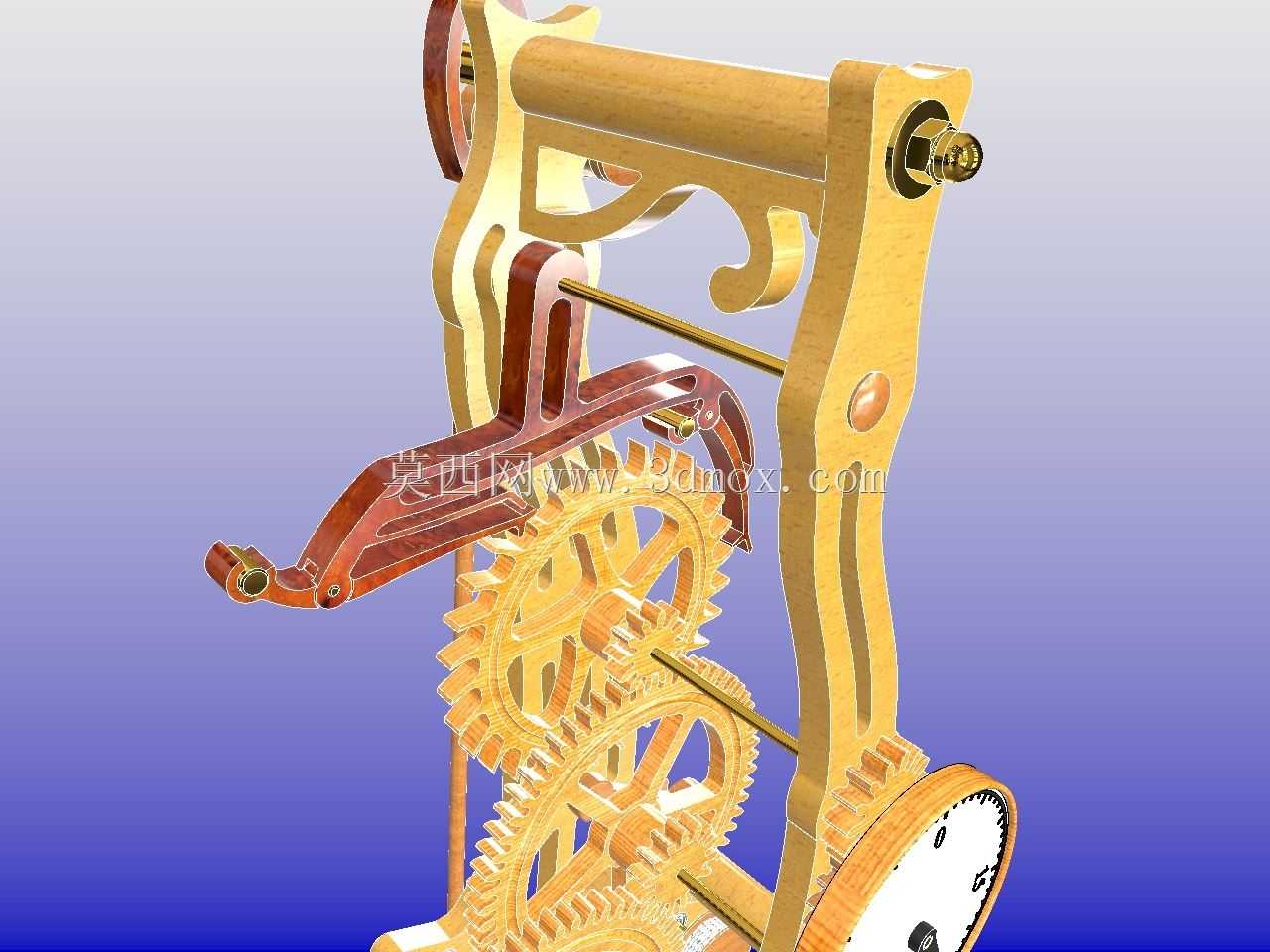

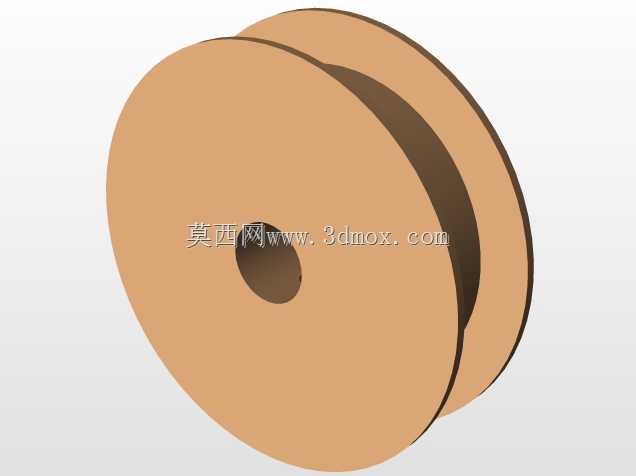

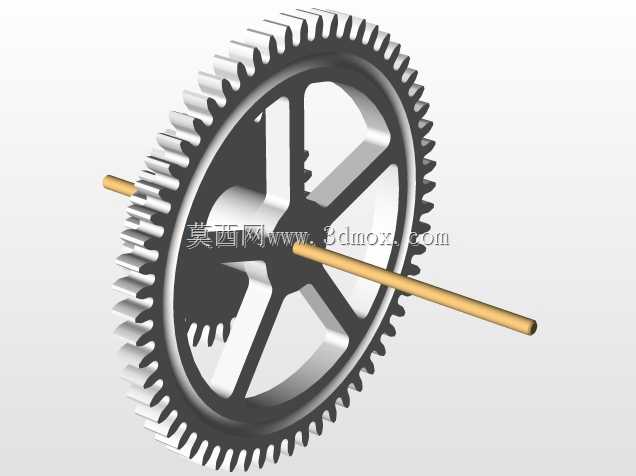

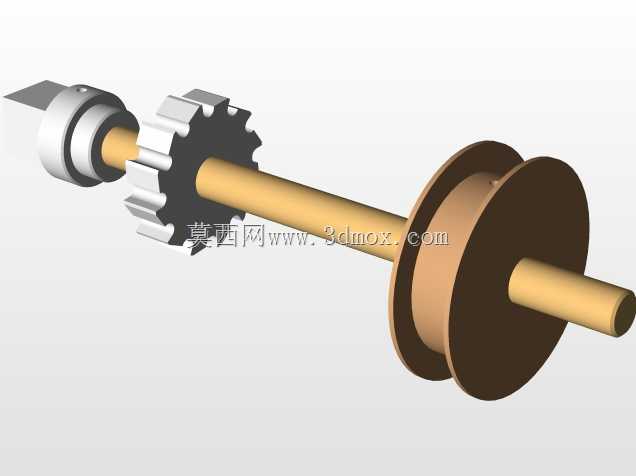

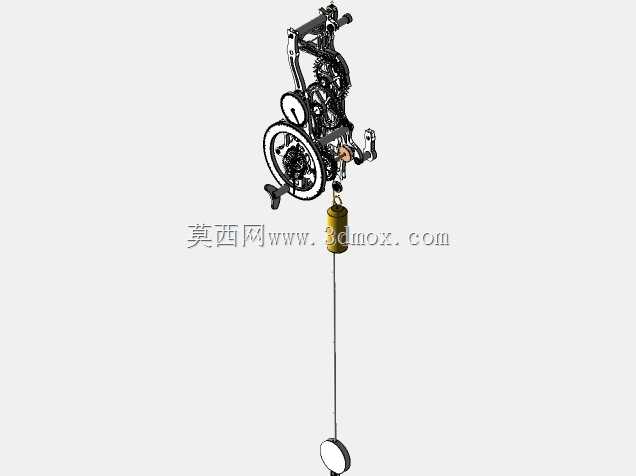

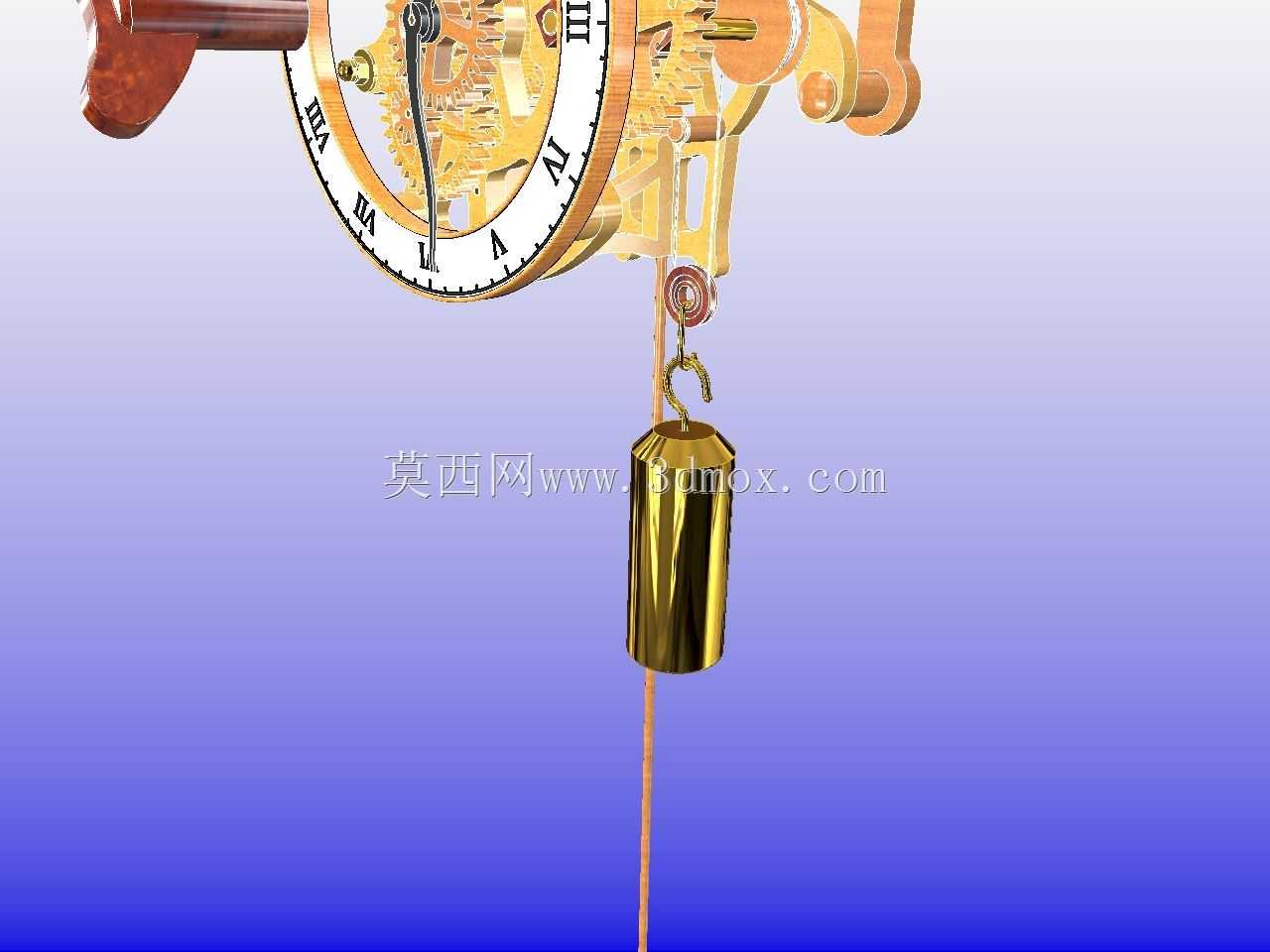

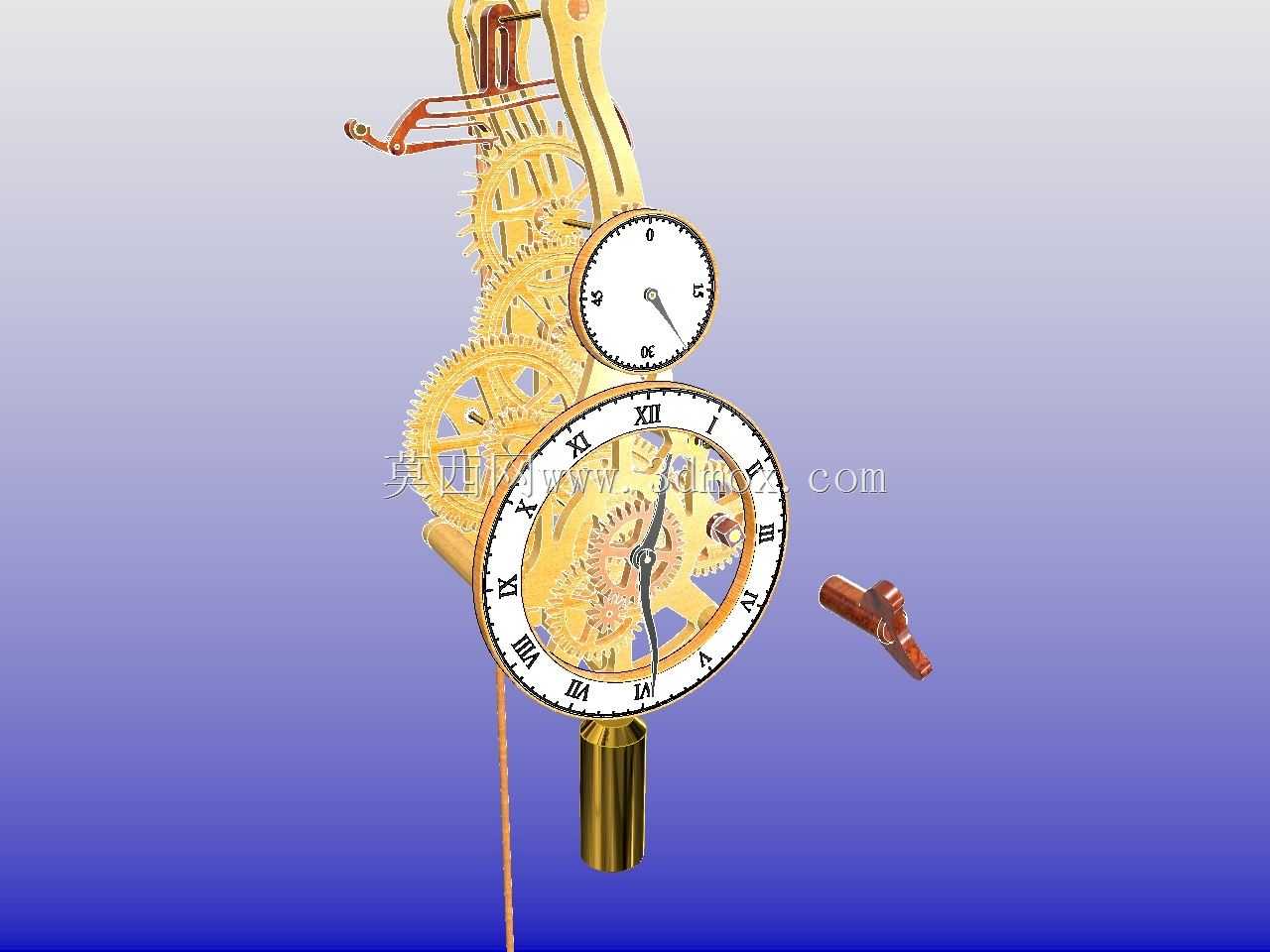

　　这款木质机械时钟的核心传动结构采用外露镂空布局，所有齿轮副完全暴露在可视范围内，既满足计时功能的传动精度要求，也兼具机械结构展示的工艺属性，可应用于桌面工艺摆件、机械教学演示、复古家居装饰等多个场景。从传动链路设计来看，整套走时系统的动力输入通过悬挂重锤的重力势能提供，重锤通过牵引绳缠绕在动力输出轴上，依靠恒定重力输出稳定扭矩，避免了发条动力输出随松紧度变化产生的扭矩波动，能在长时间走时周期内维持齿轮副啮合的稳定受力状态。为实现秒针的独立走时功能，设计阶段在原有走时轮系基础上额外增设了两组过渡传动齿轮，通过匹配两组齿轮的齿数比，将分针轴输出的转速按60:1的传动比降速后传递至秒针轴，同时调整了过渡齿轮的啮合位置，

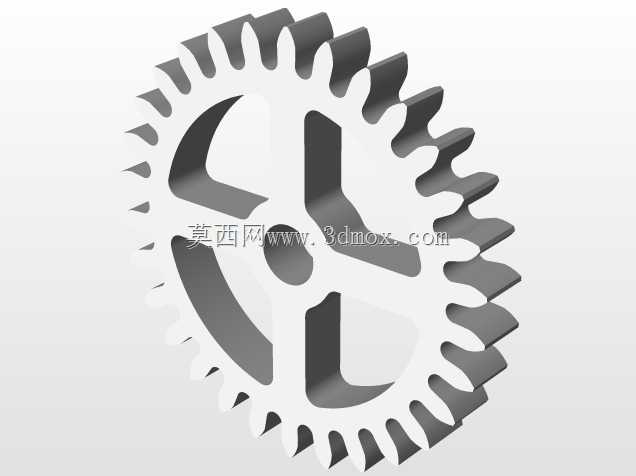

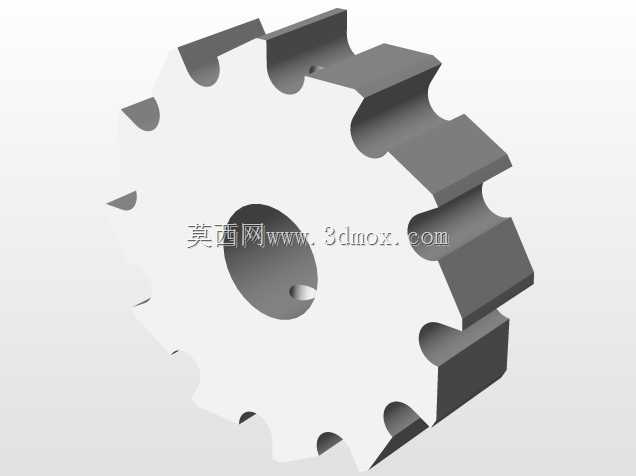

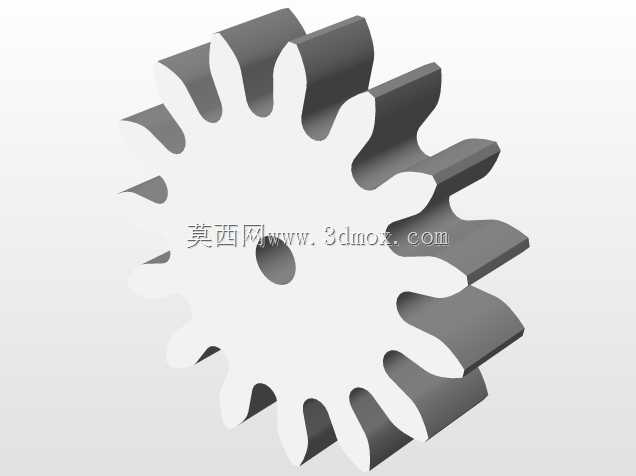

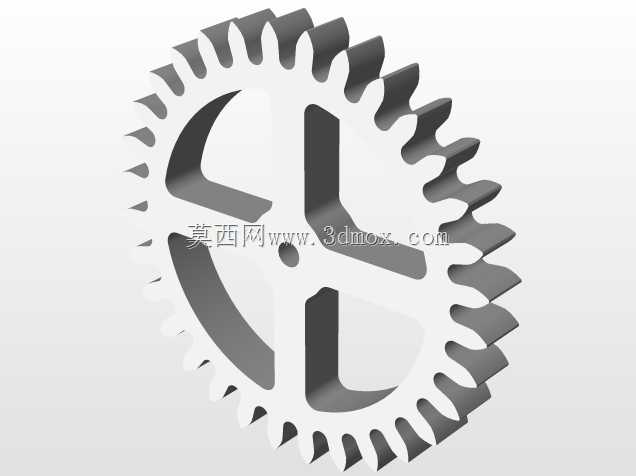

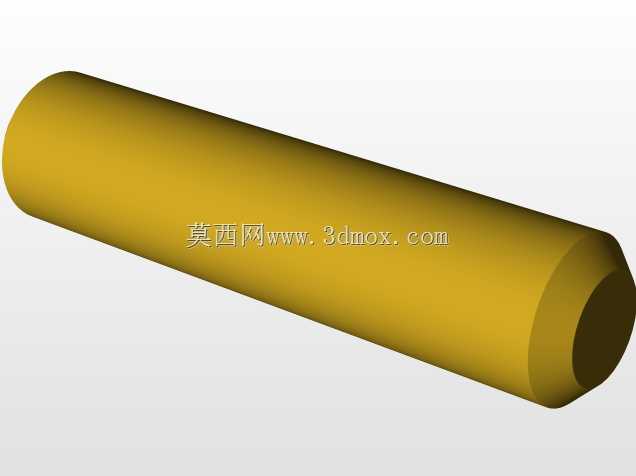

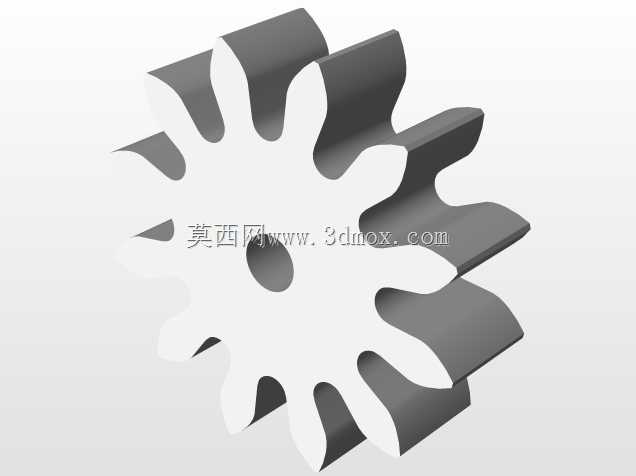

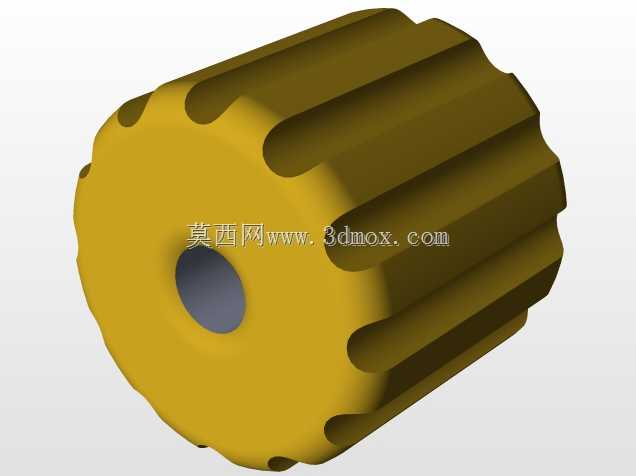

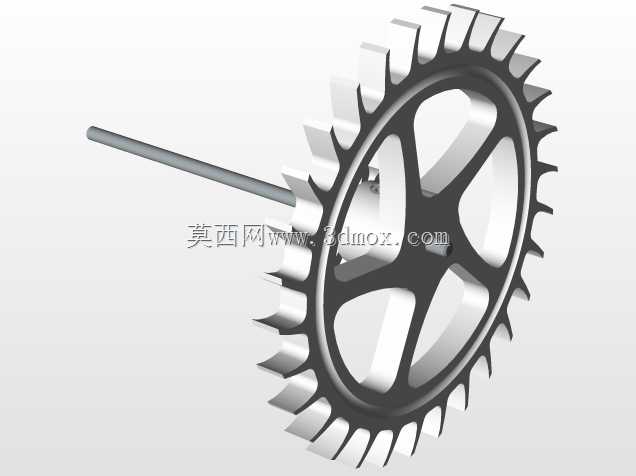

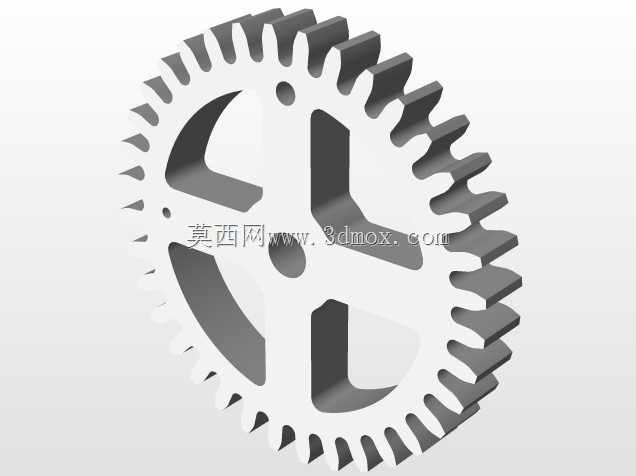

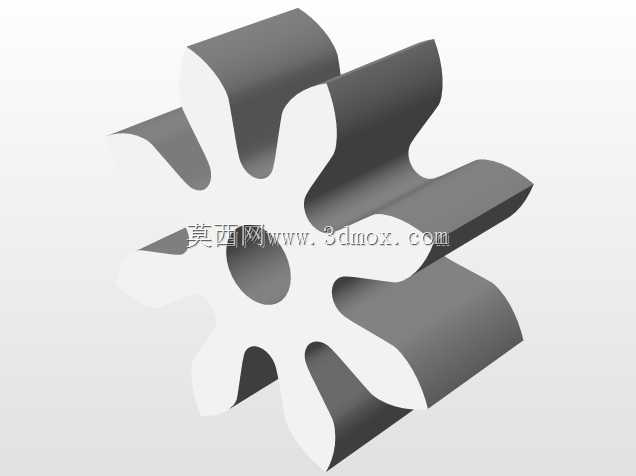

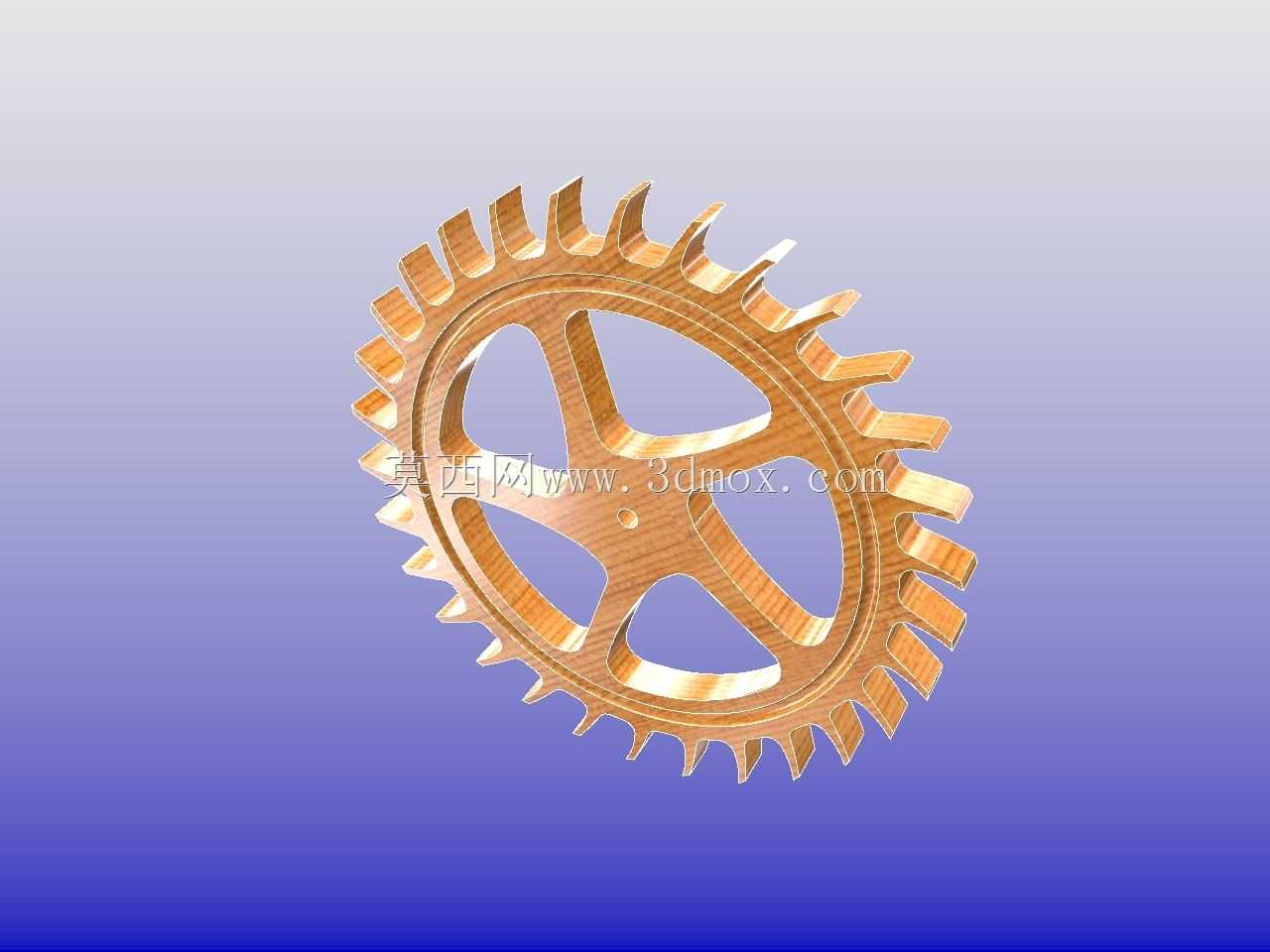

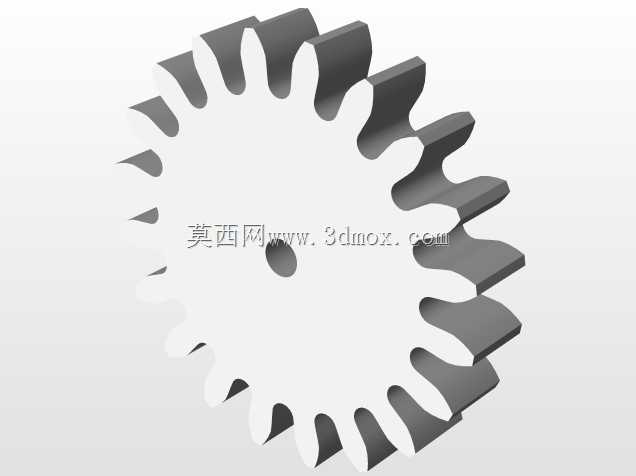

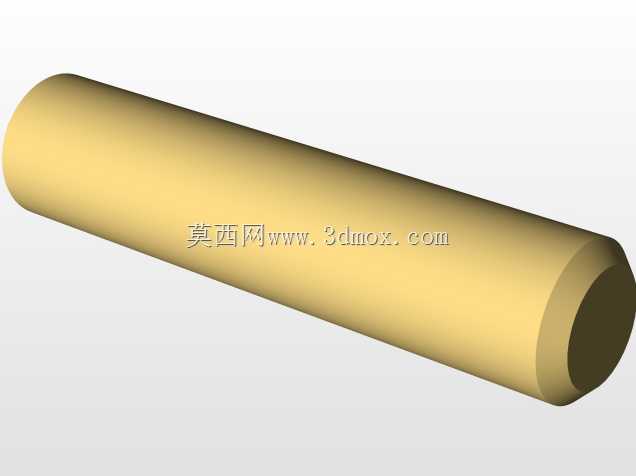

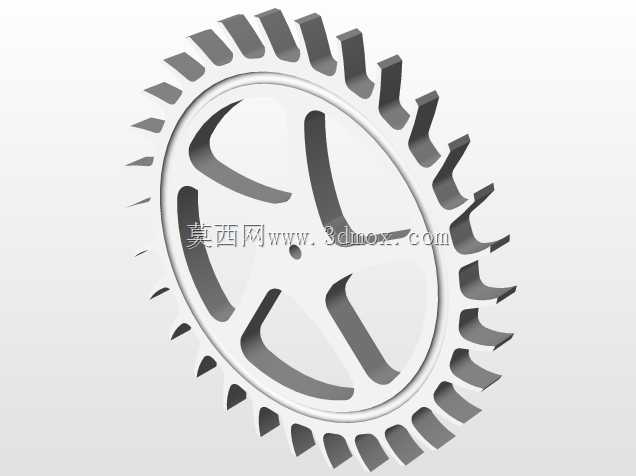

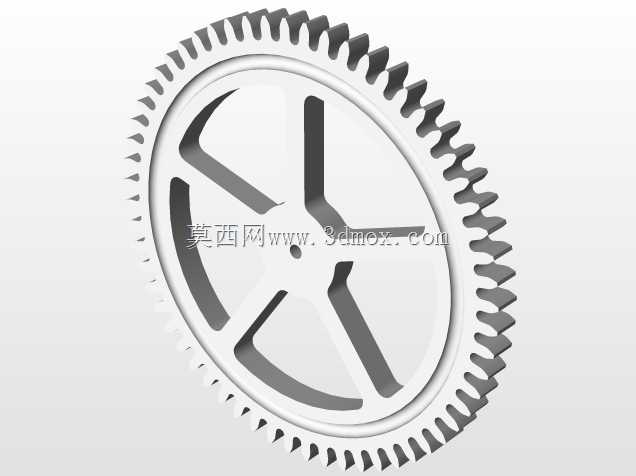

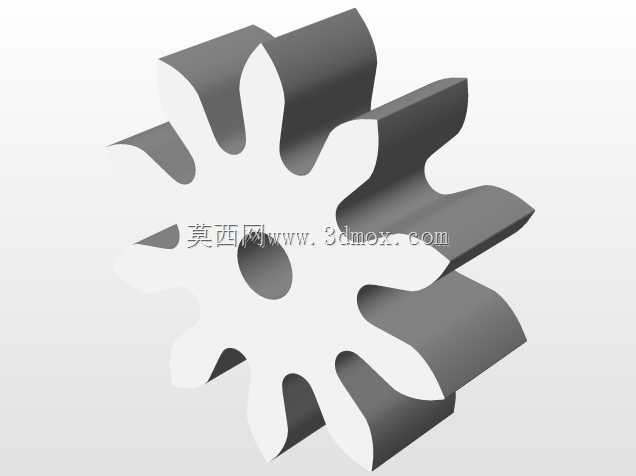

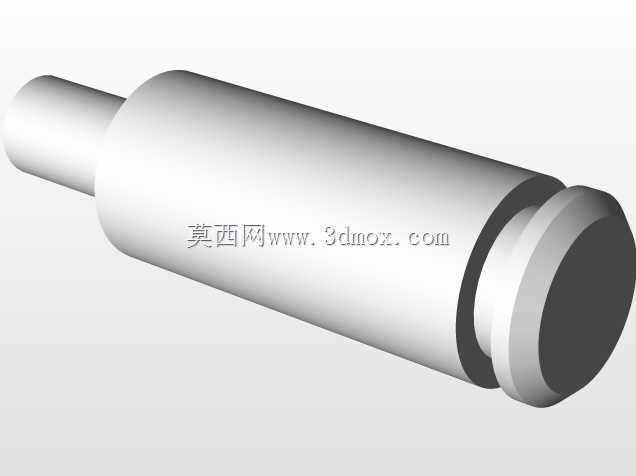

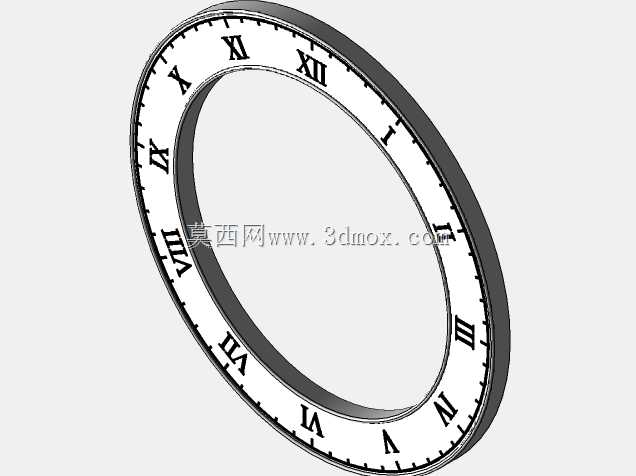

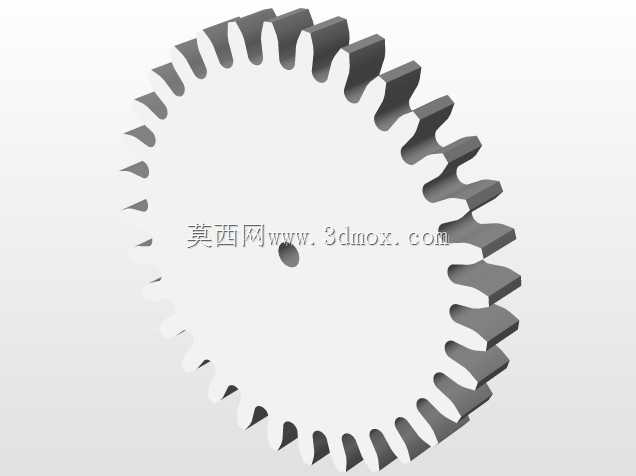

　　修正了常规轮系中秒针转向与标准时钟转向相反的问题，确保秒针沿顺时针方向匀速转动。齿轮齿形全部采用摆线齿廓设计，模数设定为2，摆线齿廓在小模数齿轮传动中具备啮合重合度高、传动摩擦力小、磨损量低的优势，尤其适合木质材料加工的齿轮结构，能有效降低齿轮啮合过程中的卡滞概率，延长整套机构的连续走时时长。主表盘采用罗马数字刻度标识，刻度沿表盘圆周均匀分布，表盘中心预留时针、分针、秒针的三轴同轴安装孔位，三个轴套采用嵌套式结构设计，内层秒针轴、中层分针轴、外层时针轴各自独立转动，轴与轴之间采用小间隙配合，配合面做光滑打磨处理，减少多层轴相对转动时的摩擦阻力。表盘下方设置独立的小秒盘，秒针独立安装在小秒盘轴上，与主表盘的时分针形成分区显示的布局，

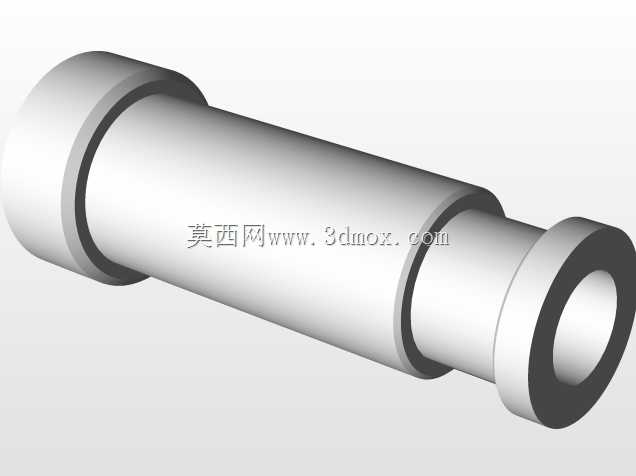

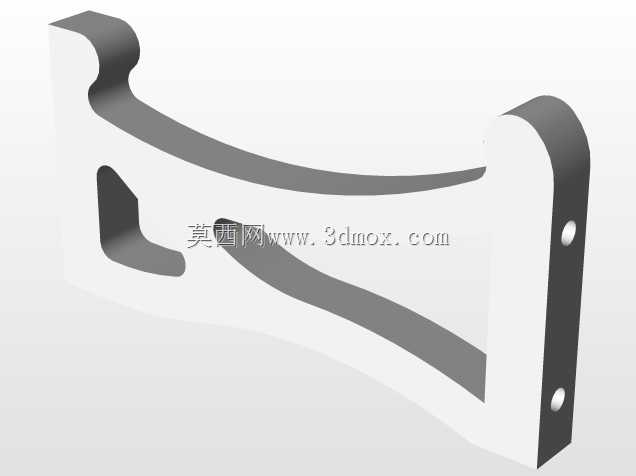

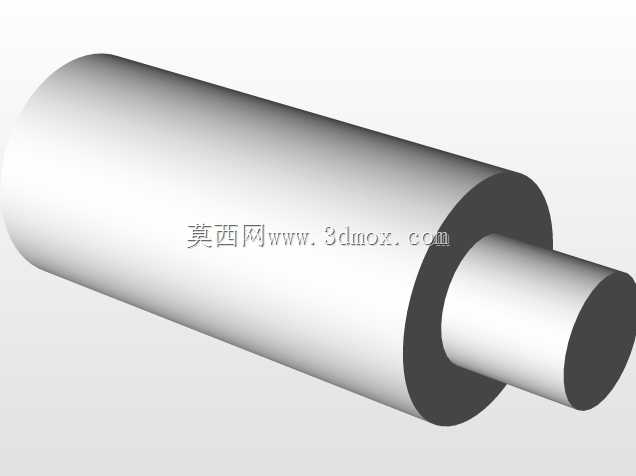

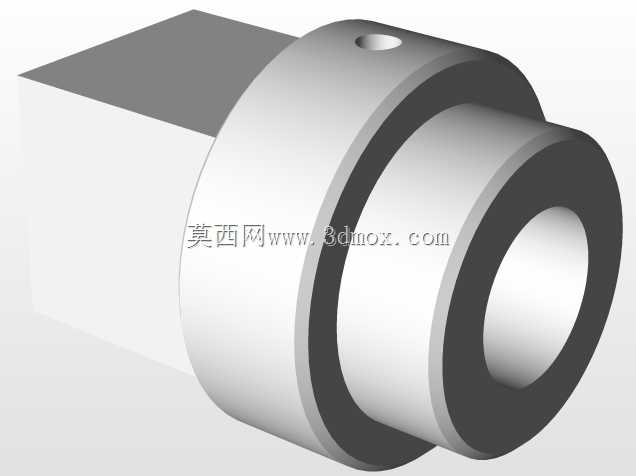

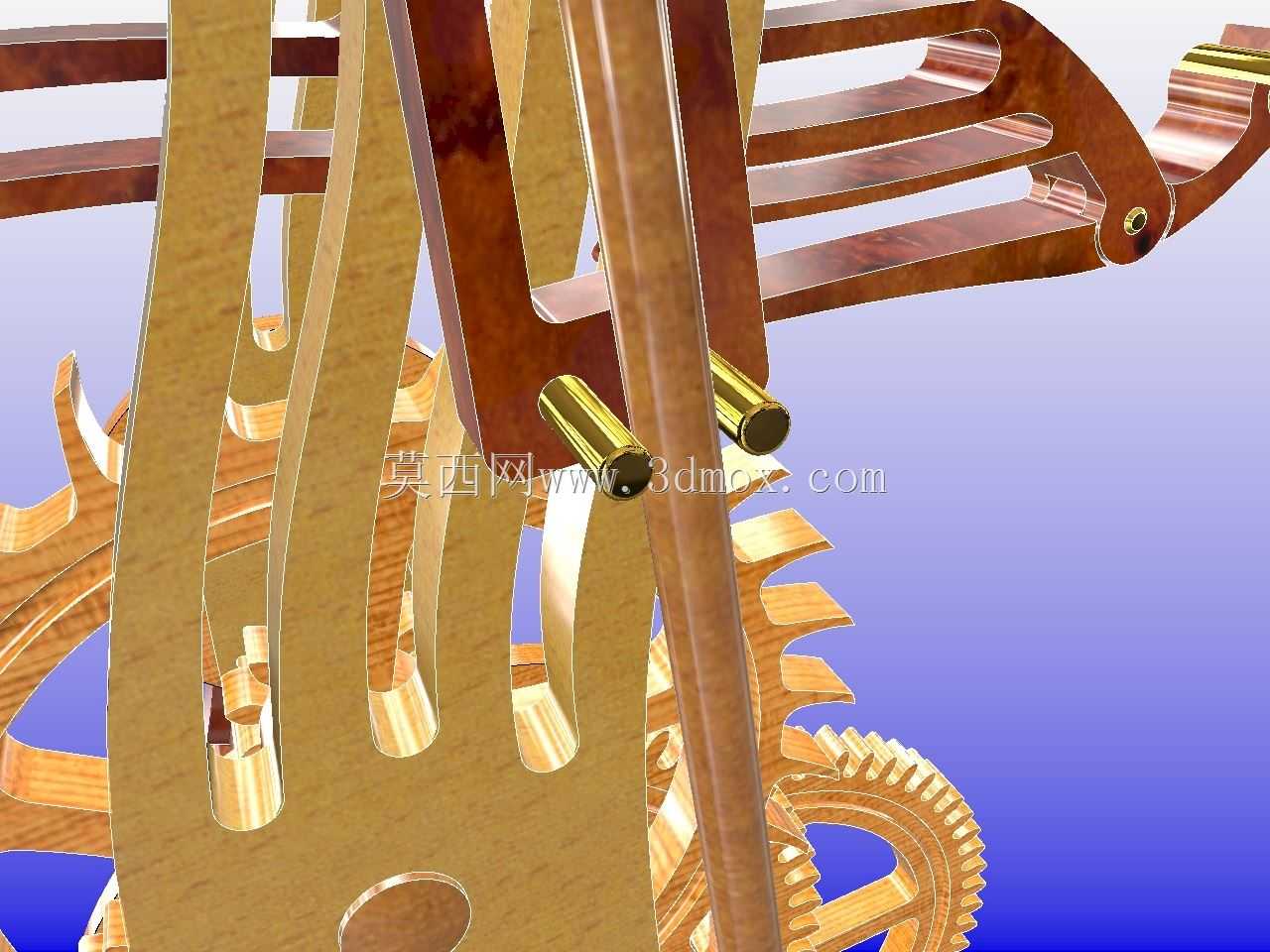

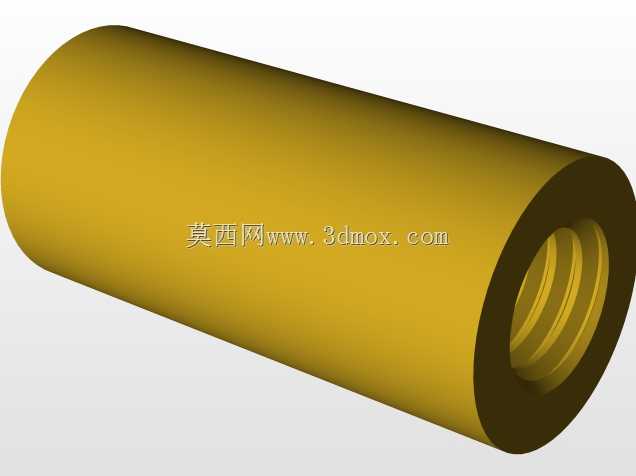

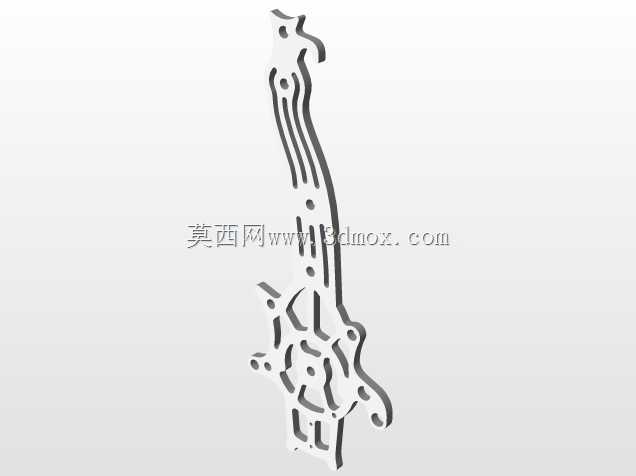

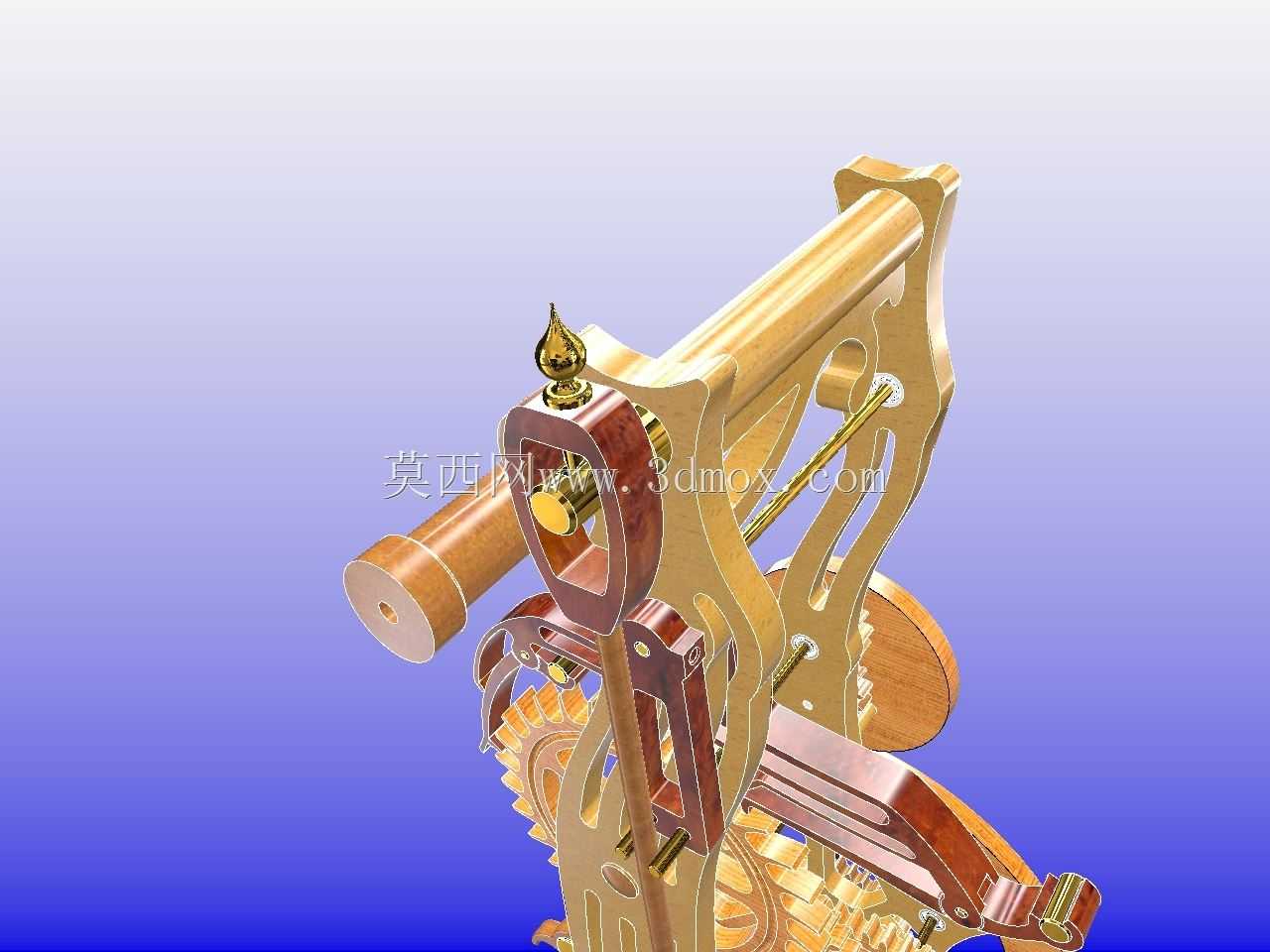

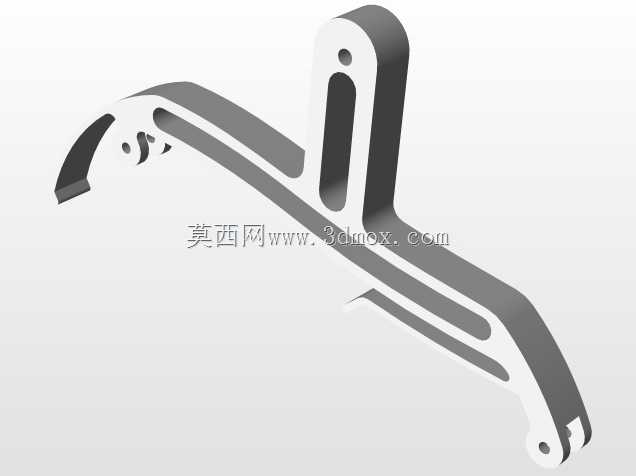

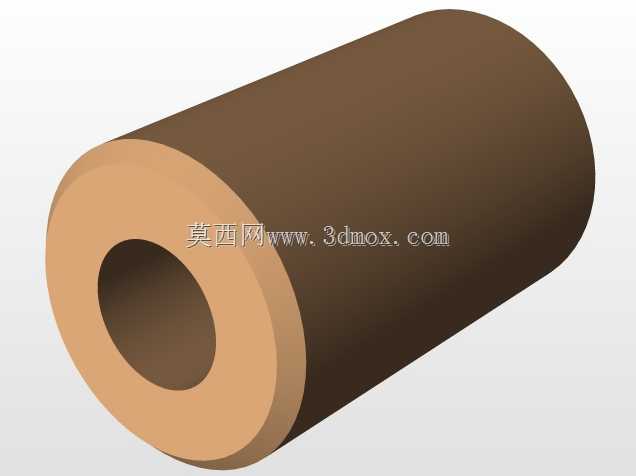

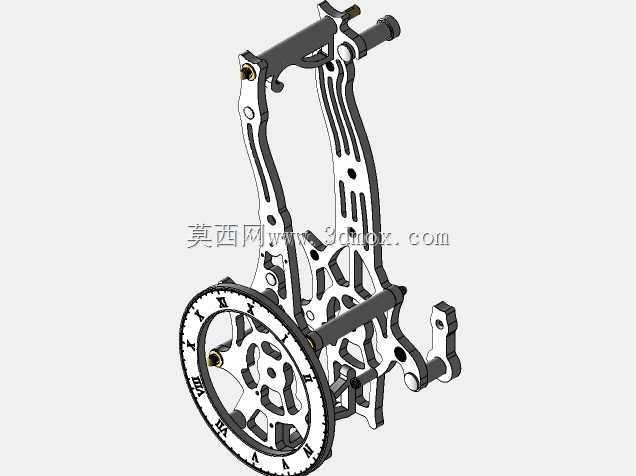

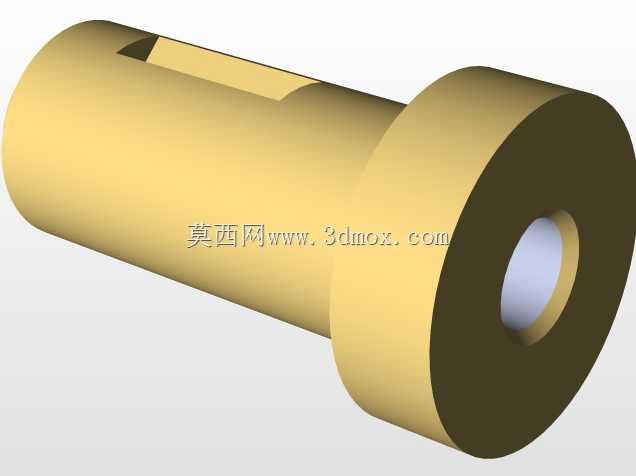

　　避免了三轴同轴带来的指针厚度叠加问题，也让读时界面更具层次感。整套时钟的支撑结构采用同材质木质构件加工，支撑臂根据齿轮组的排布位置做异形裁切，既避让开所有齿轮的转动运动边界，也通过曲线造型提升整体外观的流畅度，支撑构件与齿轮轴的连接位置预留铜质轴套安装位，避免木质构件直接与转动轴接触产生的磨损，铜套与木质支撑采用过盈压装固定，与转动轴采用间隙配合，长期使用也不会出现轴孔扩大导致的传动偏心问题。安装边界方面，整套机构的主体投影尺寸控制在常规桌面摆件的适配范围内，底部支撑柱的直径与安装孔位匹配常规木质底座的安装尺寸，重锤的悬挂行程预留足够的下落空间，确保上弦后重锤下落过程中不会与桌面或其他周边构件产生干涉。从实际使用的角度来看，

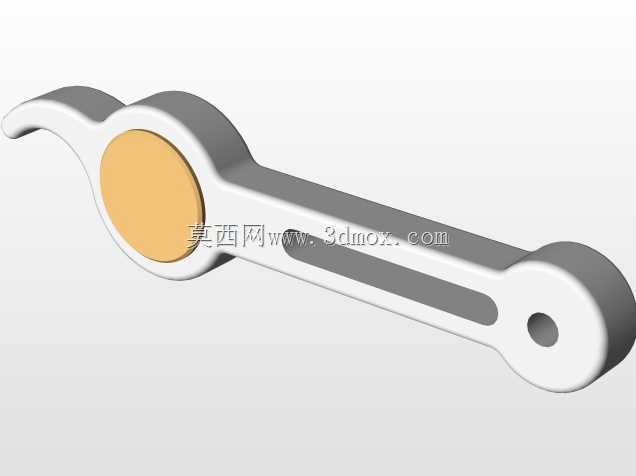

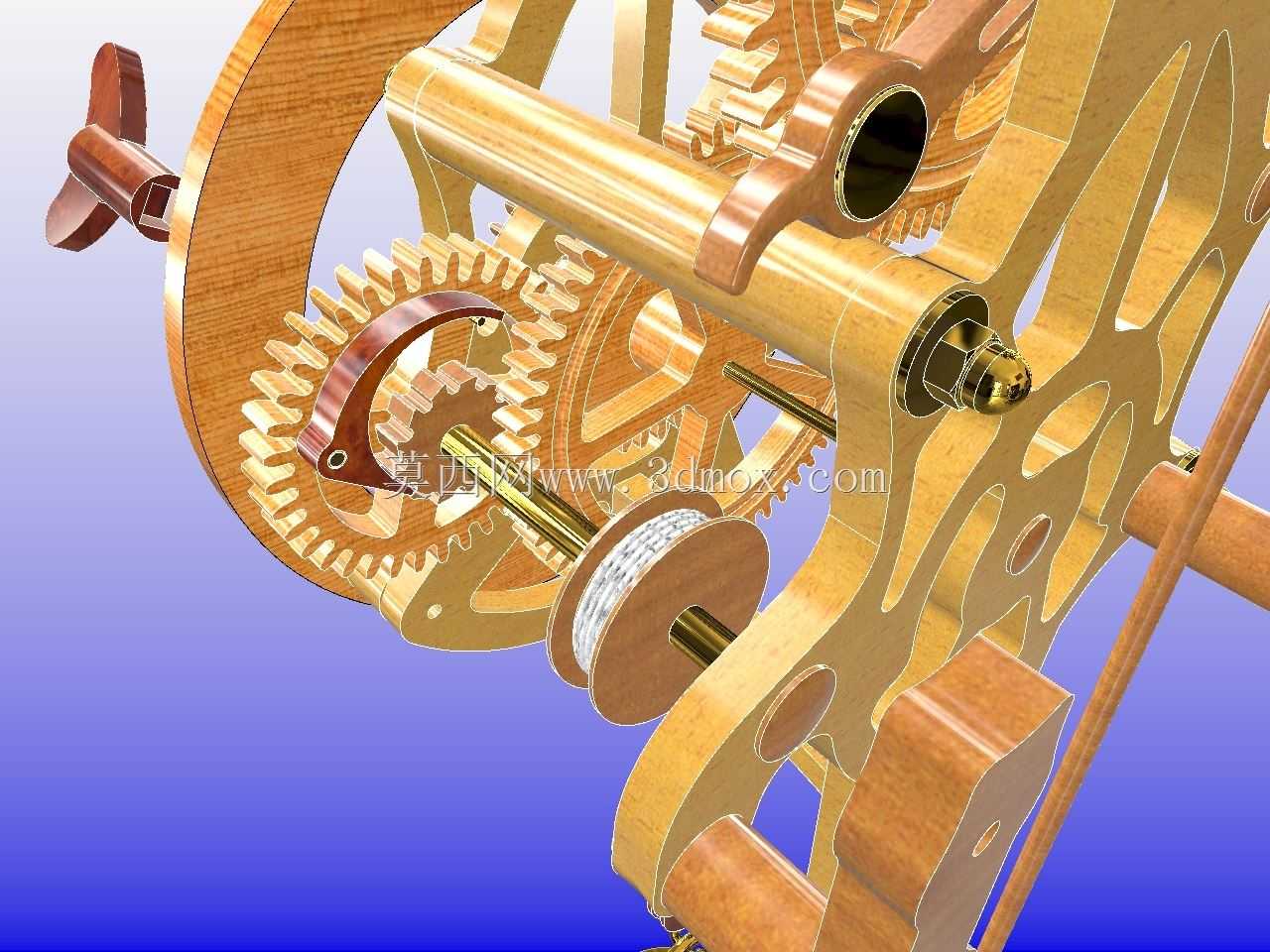

　　这套结构的齿轮啮合间隙经过反复调整，所有齿轮副的侧隙控制在0.1mm到0.2mm之间，既不会因为侧隙过大导致指针走时抖动，也不会因为侧隙过小出现木质齿轮受温湿度变化膨胀后卡滞的问题。上弦结构采用常规的钥匙上弦设计，上弦轴与动力轮之间设置棘轮棘爪机构，上弦时动力轮不会反向转动，重锤下落时棘轮卡紧带动轮系转动，整套机构的零件全部可通过常规的木质切割、打磨工艺加工完成，不需要特殊的定制加工设备，适合手工制作爱好者作为机械结构实践项目，也可作为机械原理教学中齿轮传动、轮系配比内容的具象演示模型，能直观展示机械计时装置的动力传递、转速转换、运动方向调整的完整实现逻辑。
