复古船用锚绞盘机械结构设计

　　这款锚绞盘结构主要应用于中小型木质帆船、仿古游船的甲板前端作业区域，承担船舶锚泊作业时的锚链收放、系泊缆绳牵引功能，在船舶靠离码头、锚地停泊、应急移泊工况下作为核心甲板施力设备使用，区别于现代钢制液压锚绞盘，该结构采用全木质主体搭配金属受力嵌件的设计方案，适配仿古船舶的外观装饰需求，同时满足小吨位船舶的锚泊拉力要求。

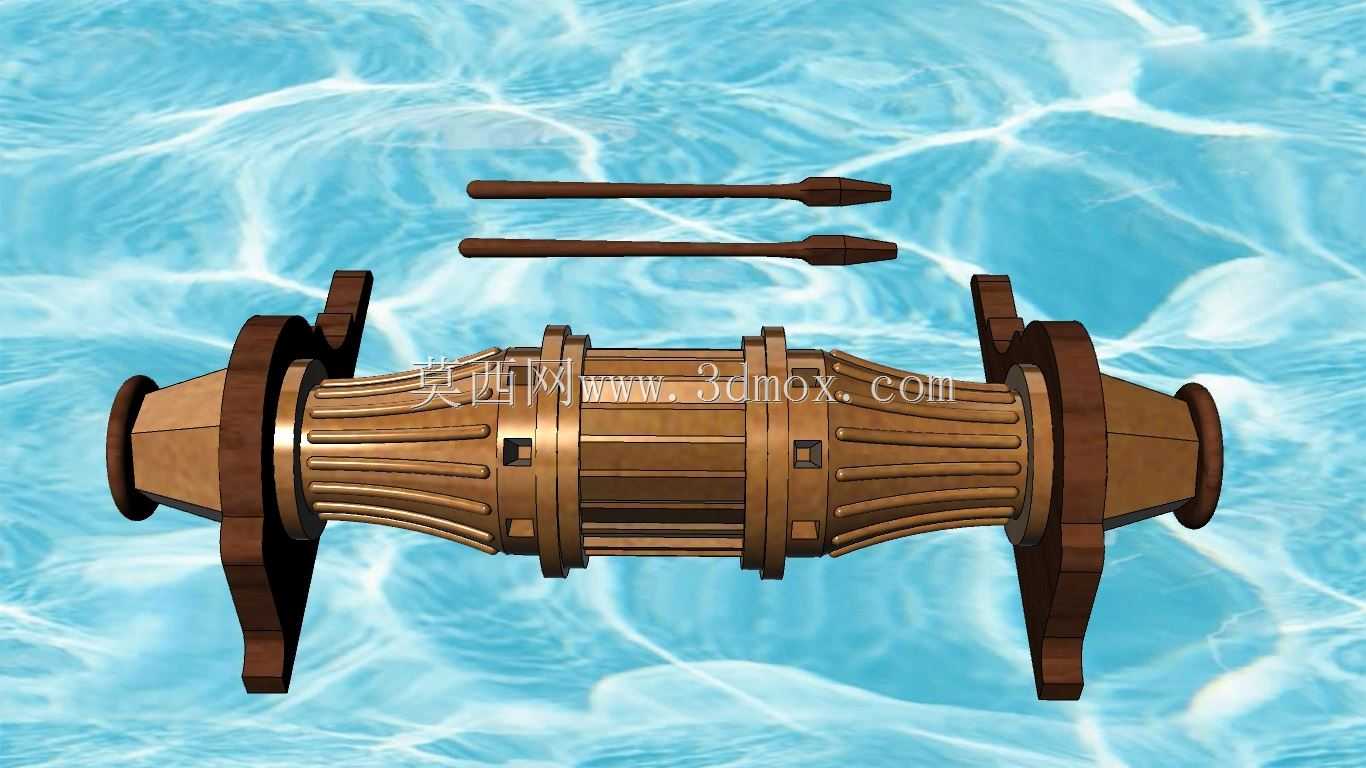

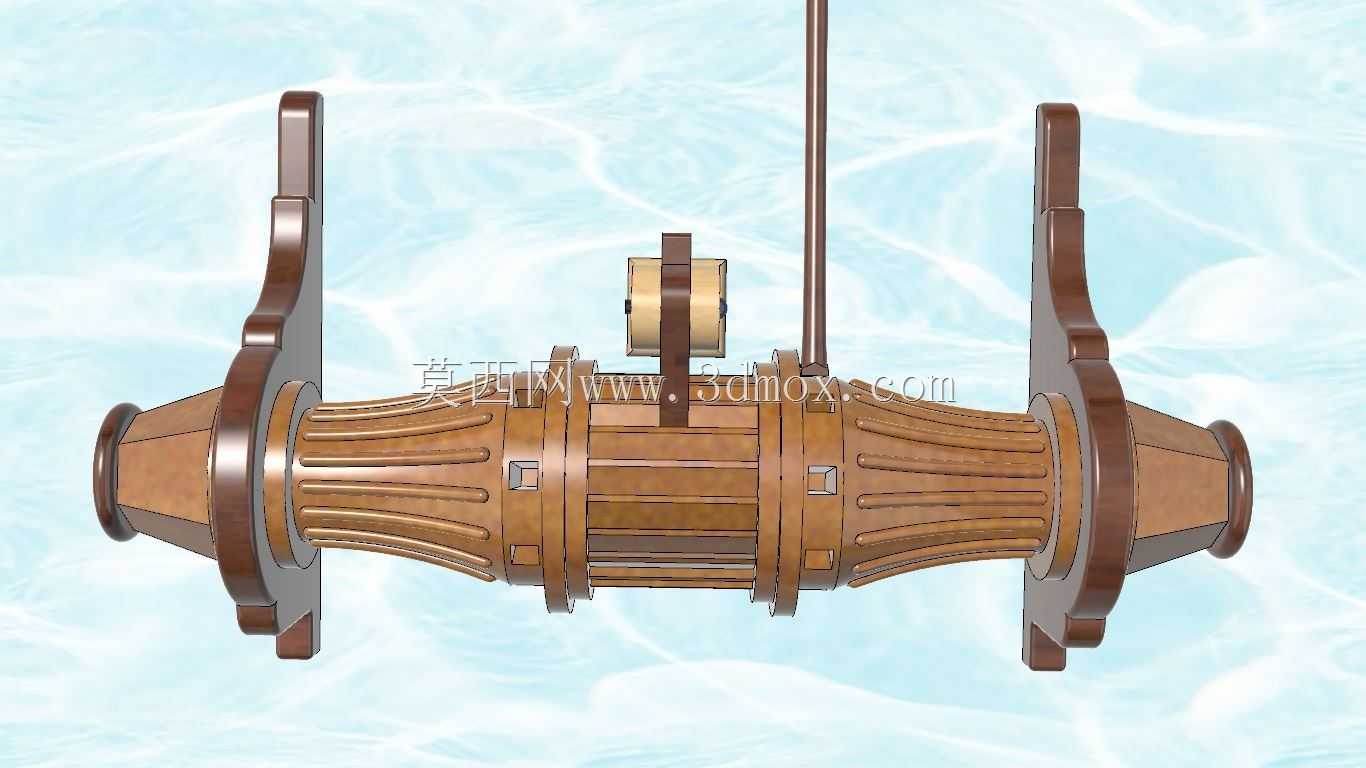

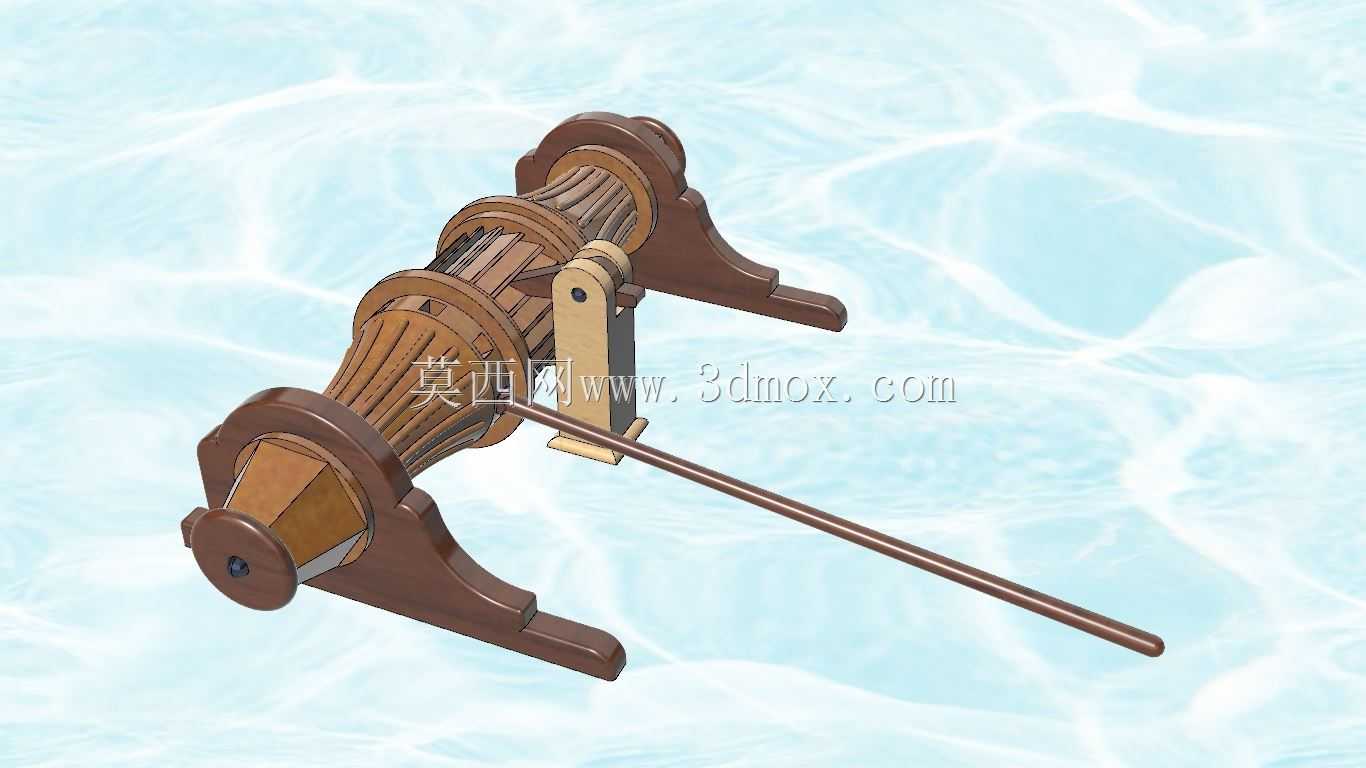

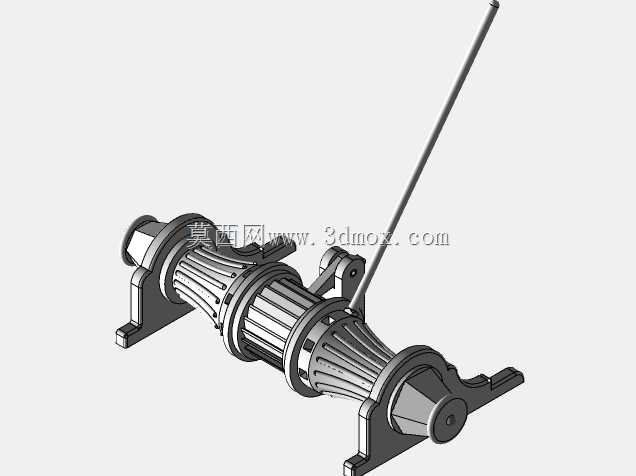

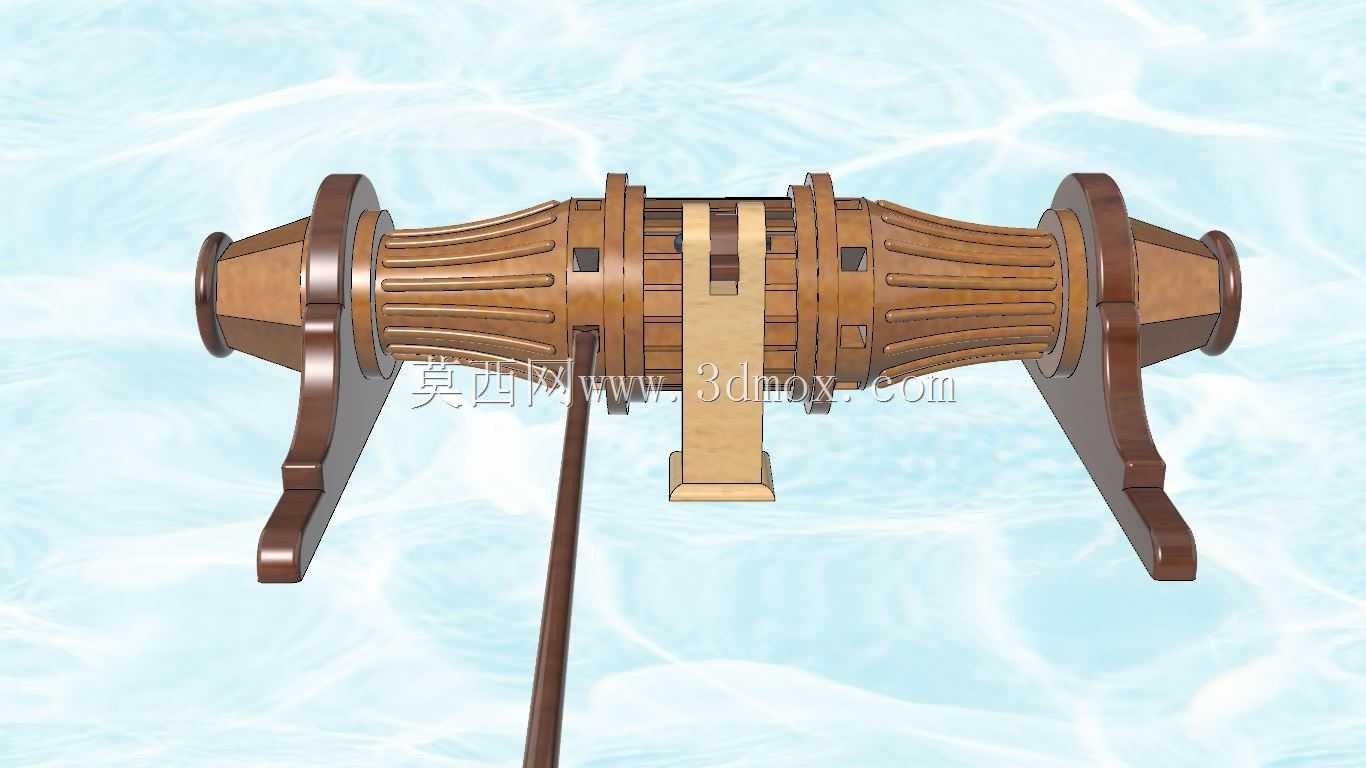

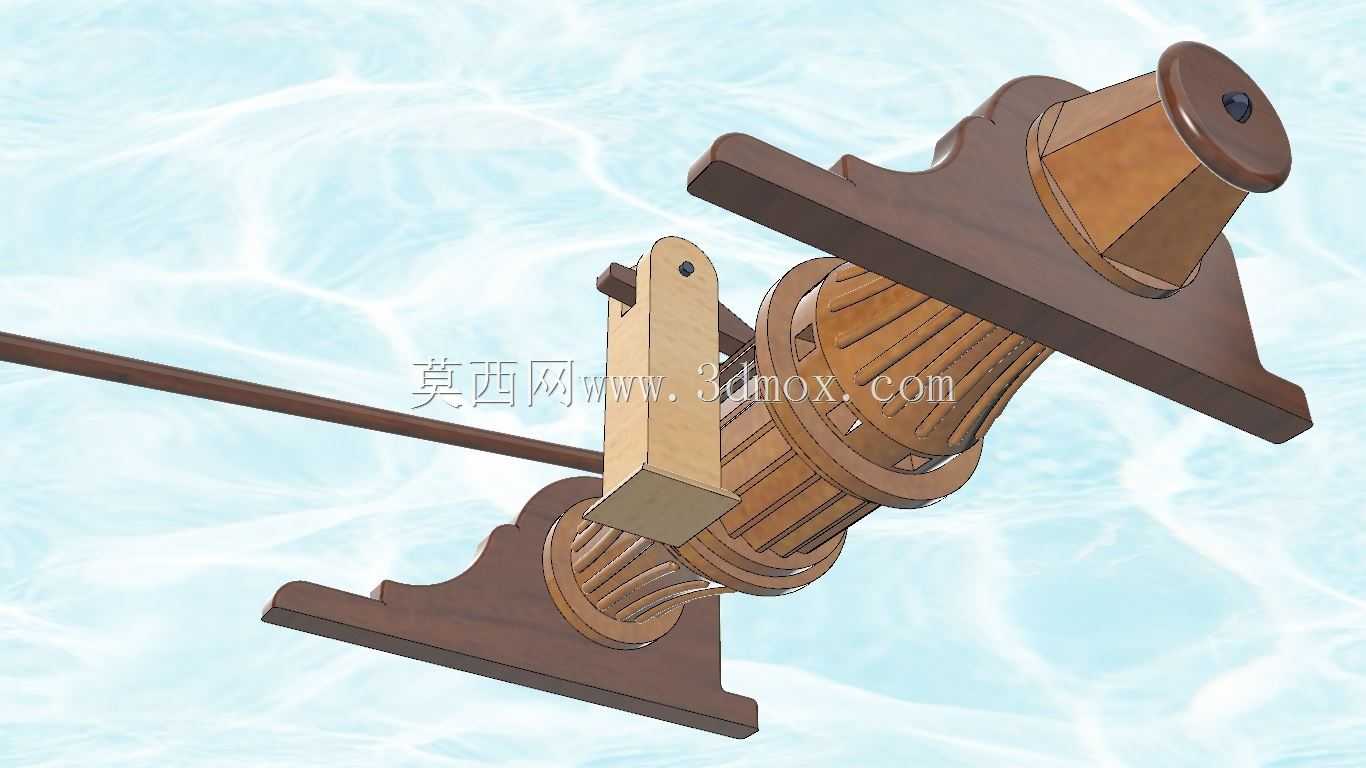

　　从功能特性来看，该绞盘采用卧式双支架支撑结构，核心卷筒采用多段式变径设计，中段带防滑槽的粗径段用于缠绕锚链，两侧稍细的光面段可临时缠绕系泊缆绳，实现一机两用的作业需求，减少甲板设备占用空间。卷筒端部设置多边形受力端头，可配套插入手动操作杆，通过人力转动卷筒实现负载牵引，操作杆采用长杆力臂设计，单人操作即可输出满足1吨以内锚重的收放拉力，无需额外配置动力源，适配无动力帆船、小型仿古游船的低配置需求。两侧支架采用向外延伸的弧形支撑脚，安装时可直接贴合甲板曲面，通过螺栓穿透甲板与下方舱内加强筋固定，支架与卷筒的连接位置内嵌铜制滑动轴套，降低转动摩擦阻力，同时避免木质结构直接摩擦产生的磨损问题，延长设备使用寿命。

　　设计过程中优先考虑仿古船舶的外观协调性，整体结构外露部分全部采用硬木材质做仿旧铜色包覆处理，仅操作杆、轴套、固定销等受力部件采用金属材质，外观与古帆船甲板设备保持一致，不会破坏仿古船的整体视觉效果。结构受力层面，卷筒内部设置十字形木质加强筋，对应支架支撑位置加装金属衬套，避免卷筒受拉力作用出现开裂变形，支架的弧形支撑脚根据常规帆船甲板的1:12弧度做匹配设计，安装时无需额外打磨甲板即可实现贴合固定，安装孔位采用长圆孔设计，可适配±15mm的安装位置误差，降低现场安装的对位难度。

　　外形尺寸方面，该绞盘整体横向长度为1200mm，卷筒最大直径为280mm，支架底部安装跨距为680mm，操作杆插入后总长度为1450mm，安装时需在甲板前端预留至少1500mm×800mm的操作空间，确保操作杆转动过程中不会与甲板护栏、系缆桩等其他设备产生干涉。卷筒的容链量适配直径12mm的锚链，最大容链长度为80m，可满足100吨级以下船舶在20m水深内的锚泊需求，缆绳缠绕段可容纳直径20mm的丙纶缆绳3圈，提供最大1.2吨的系泊拉力，满足船舶靠泊时的缆绳固定需求。

　　实际使用过程中，锚链通过甲板上的导链孔正对卷筒中段的防滑槽位置，收锚时将锚链端头固定在卷筒预设的固定销上，插入操作杆顺时针转动即可带动锚链匀速回收，放锚时只需拔出卷筒侧边的止动销，锚的自重即可带动卷筒反向转动实现快速放锚，转动过程中可通过压下止动销控制放链速度，避免放链过快出现锚链打结问题。系泊作业时，将缆绳在卷筒侧段缠绕3圈后，通过操作杆转动即可将缆绳收紧，收紧后将缆绳临时固定在侧边的系缆桩上即可完成系泊固定，无需额外配置其他牵引设备。

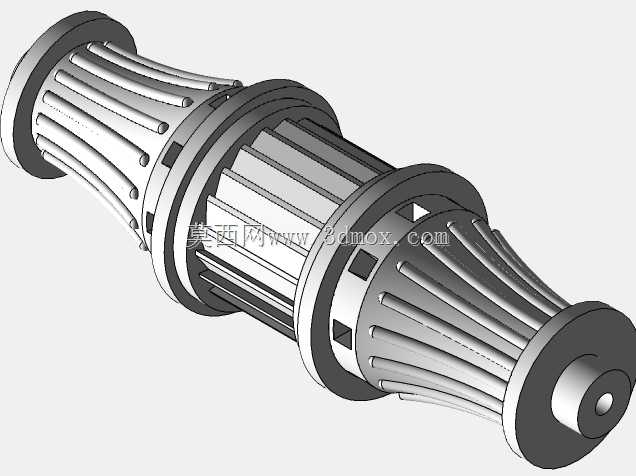

　　结构细节上，卷筒表面的防滑槽采用梯形截面设计，槽深8mm，槽距20mm，可与标准锚链的链环完全卡合，牵引过程中不会出现锚链打滑问题，支架与卷筒连接位置设置防尘盖，避免海水溅入轴套位置加速腐蚀，金属部件全部采用锡青铜材质，具备良好的海水抗腐蚀性能，木质部件表面做三层桐油浸渍处理，可抵御海上盐雾、日晒的侵蚀，常规维护周期可达2年以上。安装时需注意支架底部与甲板之间加装橡胶密封垫，避免安装位置出现甲板渗水问题，固定螺栓需采用不锈钢材质，配套弹簧垫片防止航行过程中螺栓受振动出现松动。
