帆船用凸轮式绳索夹绳止动器结构

　　这款凸轮式绳索止动构件，核心应用场景集中在小型帆船、帆板的帆装索具系统中，也可适配部分户外高空作业、临时绳索固定的工装场景，核心作用是在绳索受拉状态下实现单向锁止，无需人员持续握持施力即可保持绳索张紧度，解放操作人员双手完成其他帆面调整、系固作业。从实际使用逻辑来看，这类止动器通常安装在帆船甲板的索具排布区域，靠近桅杆侧的操作位，当船员拉动缭绳调整帆面角度到位后，绳索卡入止动器的两个凸轮夹块之间，依靠绳索受拉产生的反向摩擦力带动凸轮偏转，越拉越紧实现自动锁止，需要释放绳索时只需向上提拉绳索脱离凸轮咬合区间，即可顺畅调整绳索长度，操作全程不需要额外扳动锁扣、旋拧紧固件，单手即可完成锁止与释放动作，适配帆船航行中需要快速调整索具的作业节奏。

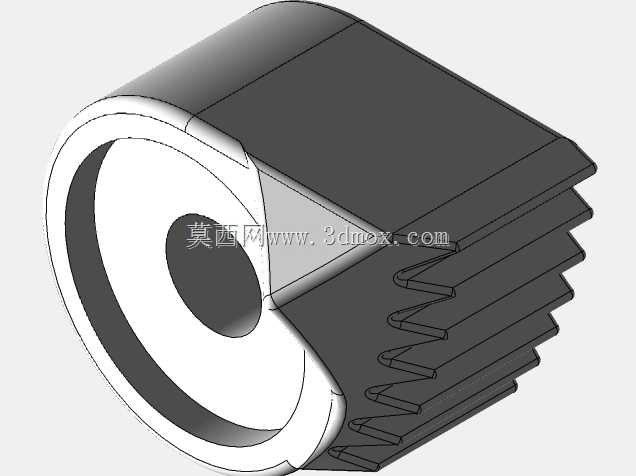

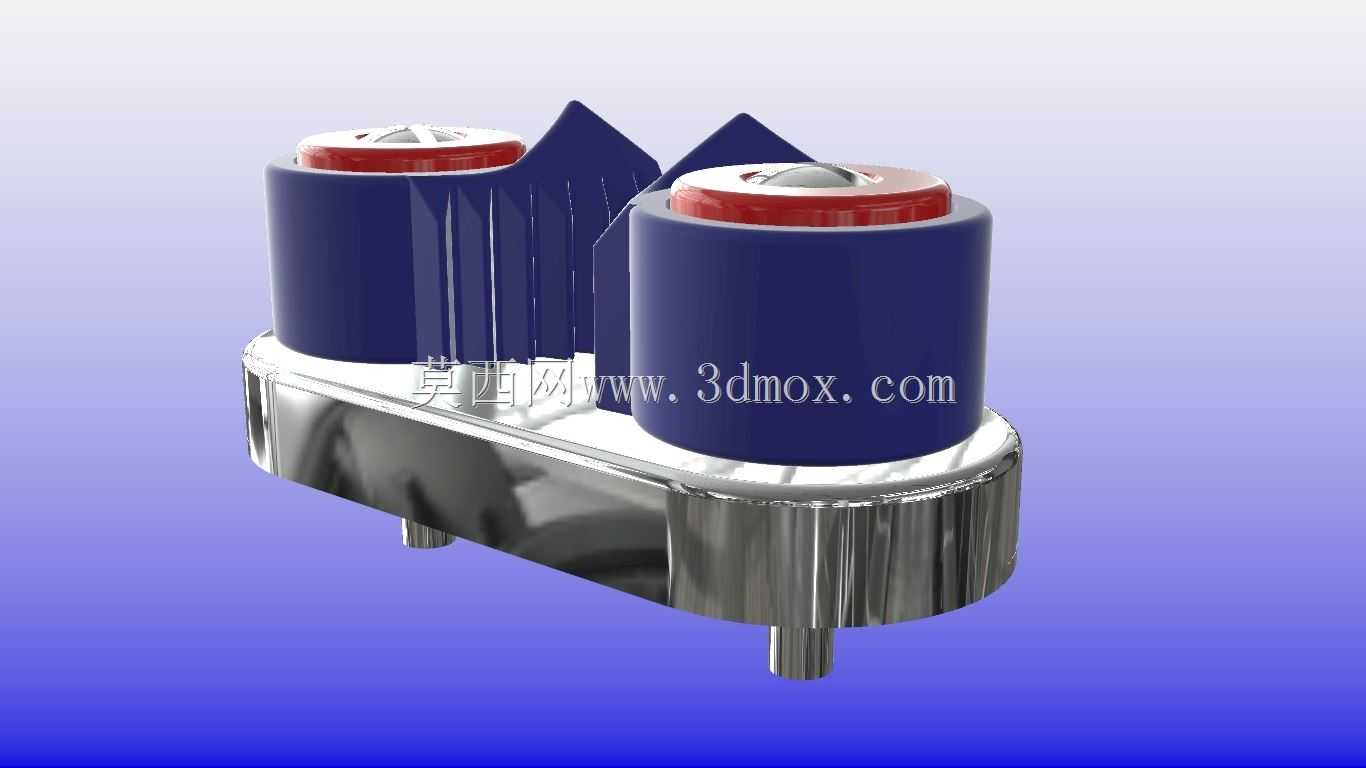

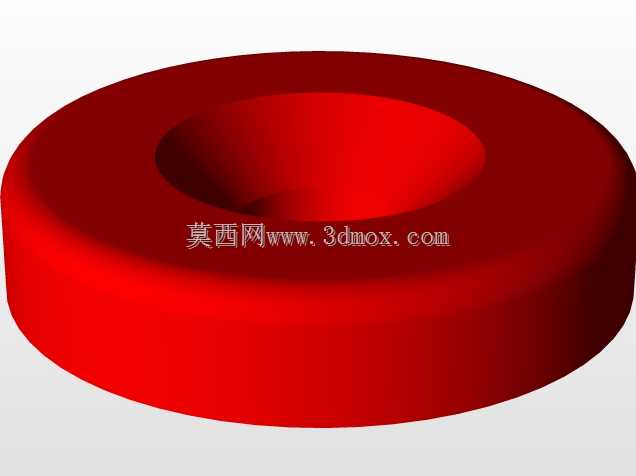

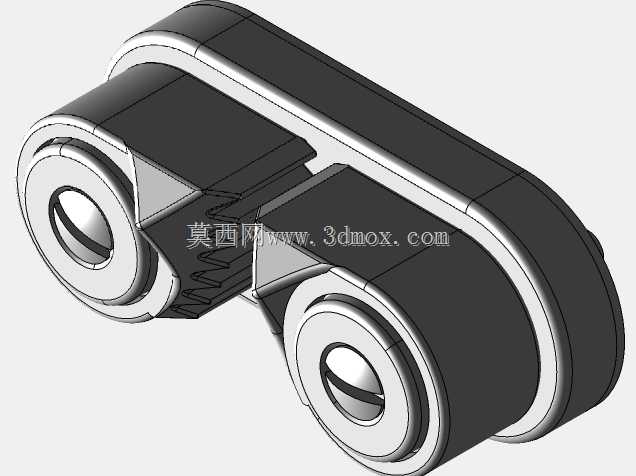

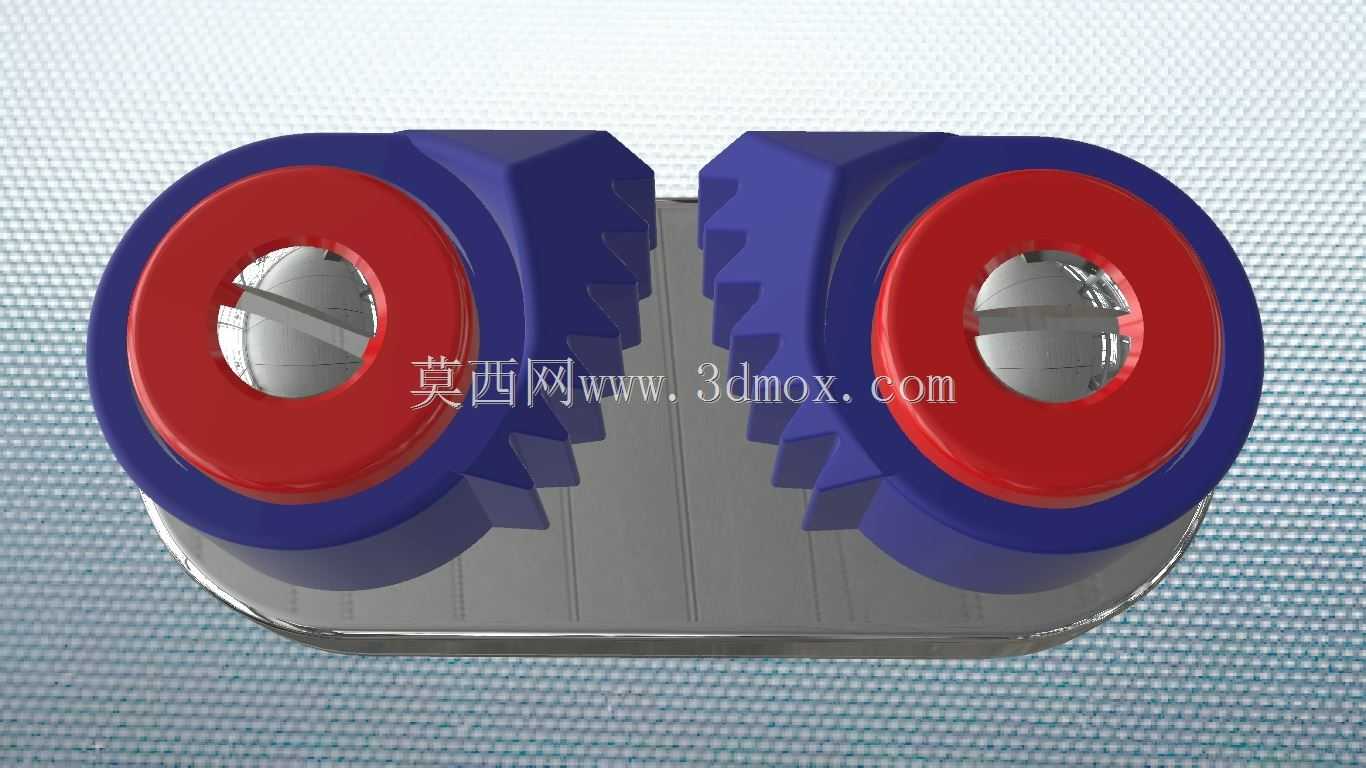

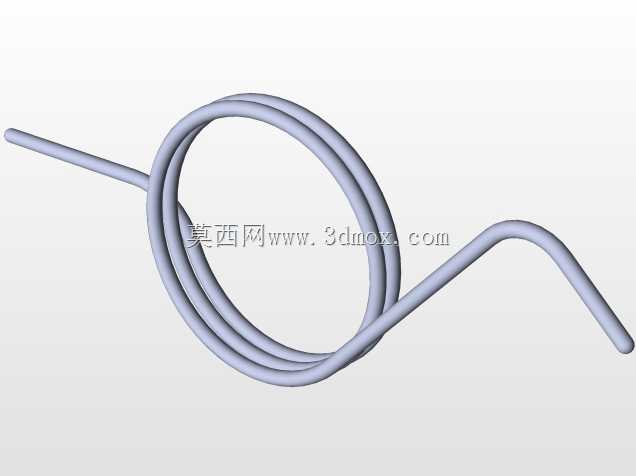

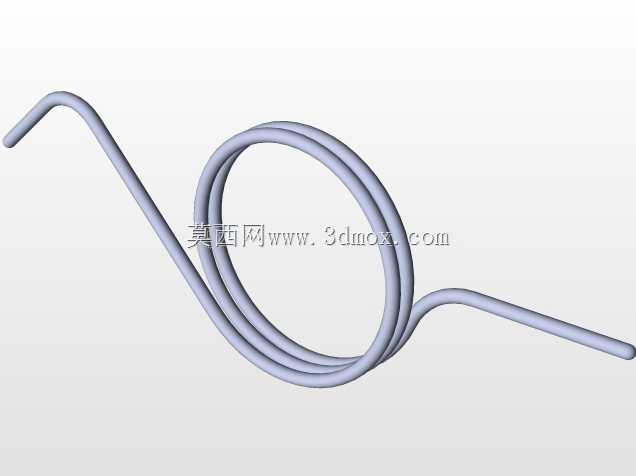

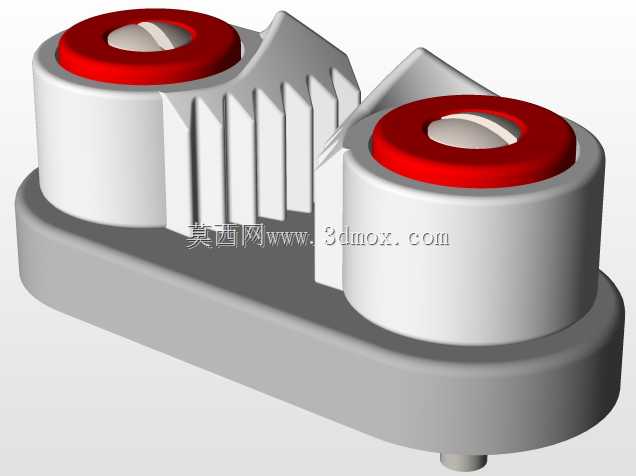

　　从结构设计思路来看，该构件采用双凸轮对称布局，相比单凸轮止动器，双凸轮结构可以让绳索两侧受力更均匀，避免长期单侧受力导致绳索偏磨、凸轮轴单侧受力变形的问题，凸轮外侧设计的竖向防滑齿槽，一方面可以增加凸轮与绳索接触面的摩擦系数，即便绳索表面沾有海水、湿滑状态下也能提供足够的咬合力，不会出现打滑松脱的情况，另一方面齿槽的导程角度经过匹配设计，当绳索受拉力超过额定阈值时，凸轮的偏转角度会进入自锁区间，不会因为绳索抖动、瞬时冲击载荷出现意外解锁。凸轮顶部的红色环形压盖，内部集成了凸轮的复位弹性元件，当绳索向上提拉脱离咬合区时，复位元件会带动凸轮回到初始张开位置，保证绳索可以无阻碍穿过止动器，不会出现卡滞、剐蹭绳索外层编织层的问题。

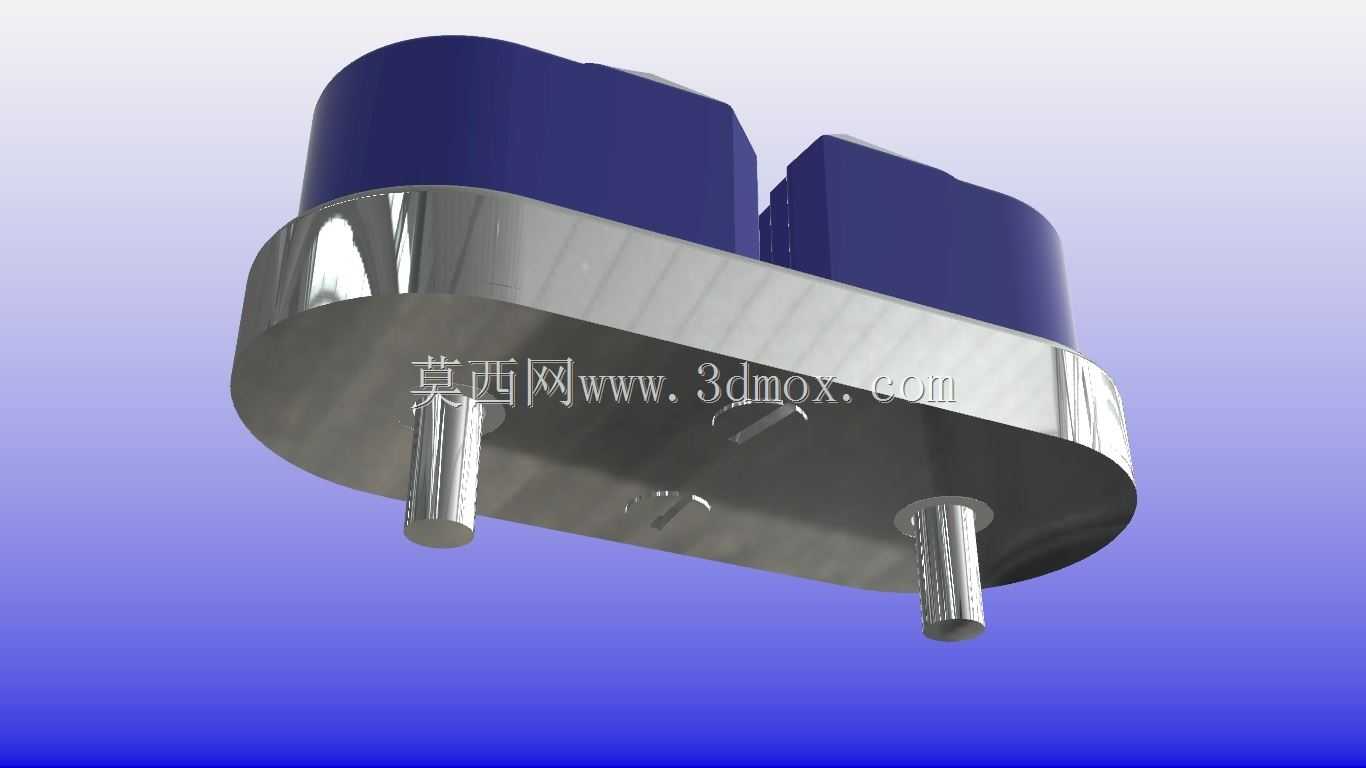

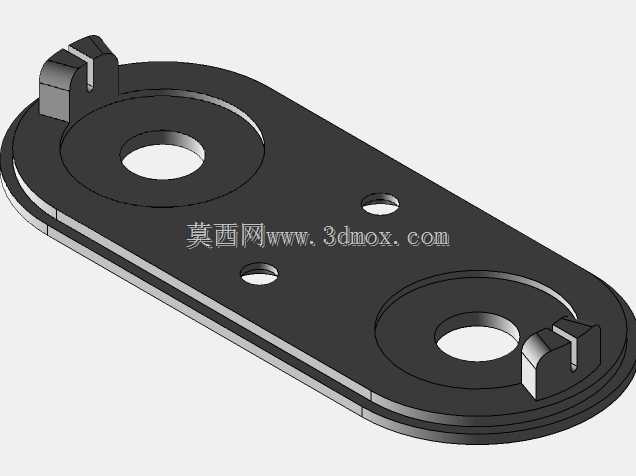

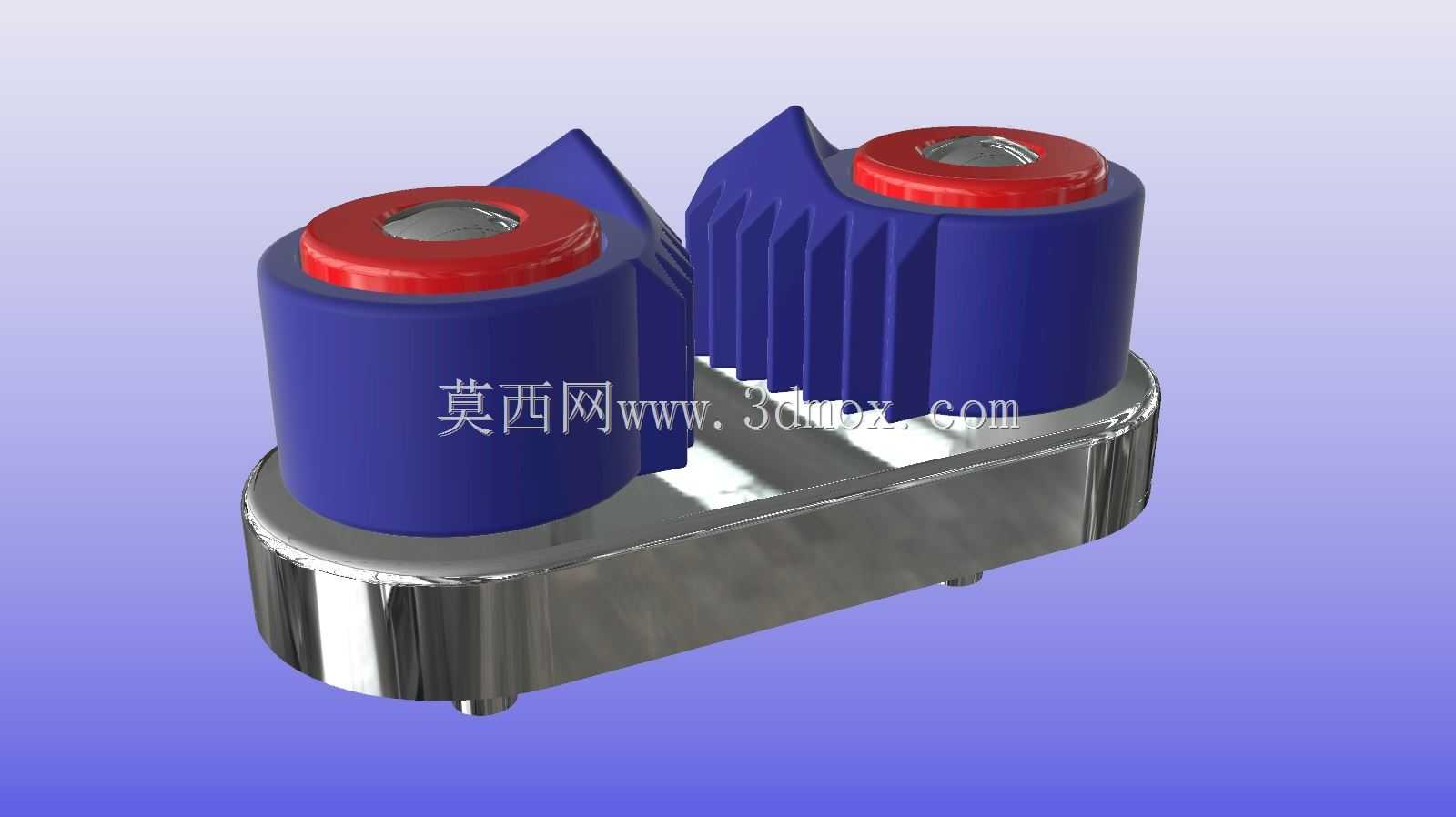

　　底座部分采用一体化金属成型结构，表面做抛光镀铬处理，一方面可以抵御海洋高盐高湿环境下的腐蚀，减少日常维护的工作量，另一方面光滑的底座表面不会勾挂帆索、船员衣物，适配甲板区域复杂的操作环境。底座的安装边界设计为平底结构，预留了两个沉头安装孔位，安装时可以直接通过不锈钢螺栓固定在甲板的预埋安装板上，安装孔的中心距适配主流帆船索具安装的通用尺寸，不需要额外对甲板进行扩孔、改造即可直接替换同规格的老旧止动器。整体外形的宽度控制在120mm区间，长度方向尺寸为180mm，整体高度不超过90mm，安装后突出甲板的高度较低，不会影响甲板上人员通行、其他索具的排布，两个凸轮的张开间隙最大可容纳14mm直径的编织绳索，覆盖了小型帆船主缭绳、前帆缭绳、斜拉器索具的常用绳索直径范围。

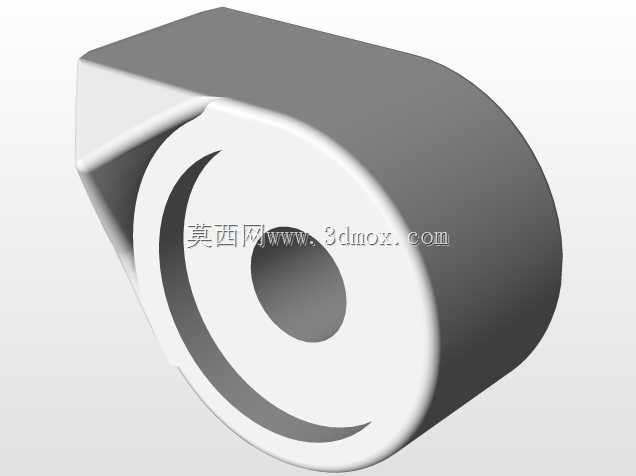

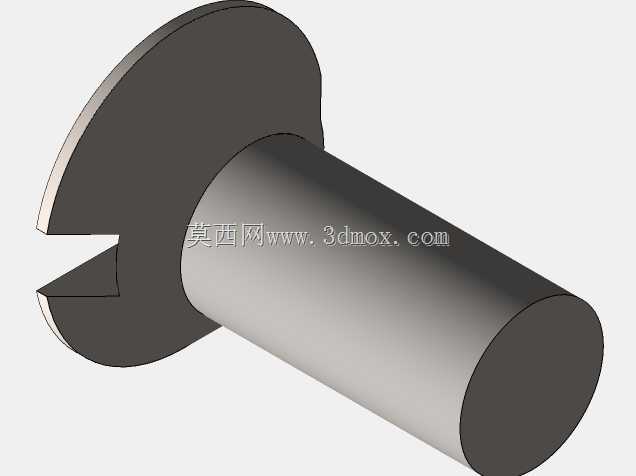

　　从结构可靠性设计角度来看，凸轮的转动副采用了耐磨衬套与不锈钢转轴配合的结构，长期反复转动不会出现轴孔磨损导致的凸轮晃动、咬合对位不准的问题，凸轮本体采用高强度工程塑料注塑成型，相比金属凸轮，不会对绳索的外层编织层造成过度切割损伤，延长绳索的使用寿命，同时工程塑料材质自重更轻，不会增加帆船甲板上部的重量，影响整船的重心控制。底座与凸轮组件的装配间隙控制在0.3mm以内，既保证凸轮转动顺畅，又不会让海水、沙粒进入转动副内部造成卡滞，日常使用后只需用清水冲洗即可去除表面残留的盐分、沙粒，维护成本极低。在实际选型适配时，需要注意该止动器的额定工作载荷匹配对应绳索的破断拉力，通常这类双凸轮止动器的额定工作载荷可以满足8mm-14mm直径涤纶编织索的使用需求，不适合用于大吨位船舶的重型索具固定，也不建议作为攀岩、高空作业的主承重锁止构件使用，仅适用于低冲击载荷、需要频繁调整长度的绳索张紧固定场景。
