舰载轻型回旋式古铜色舰炮结构

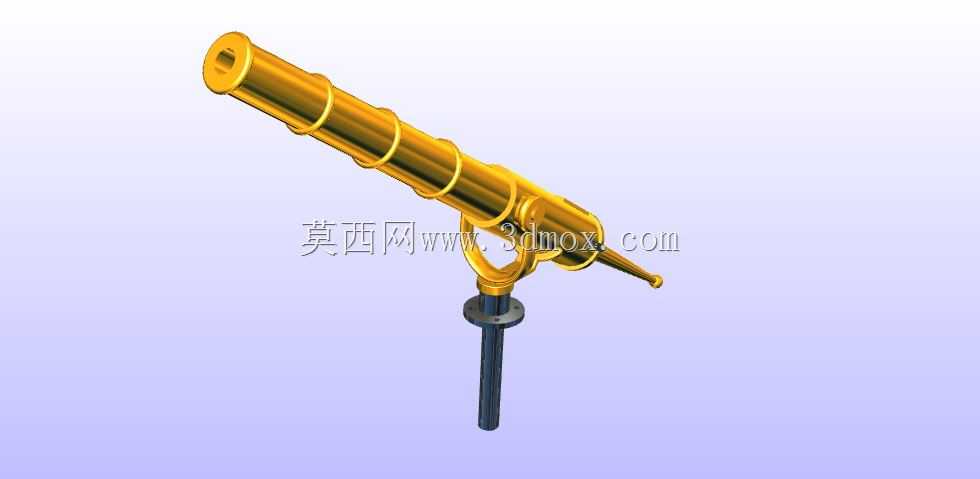

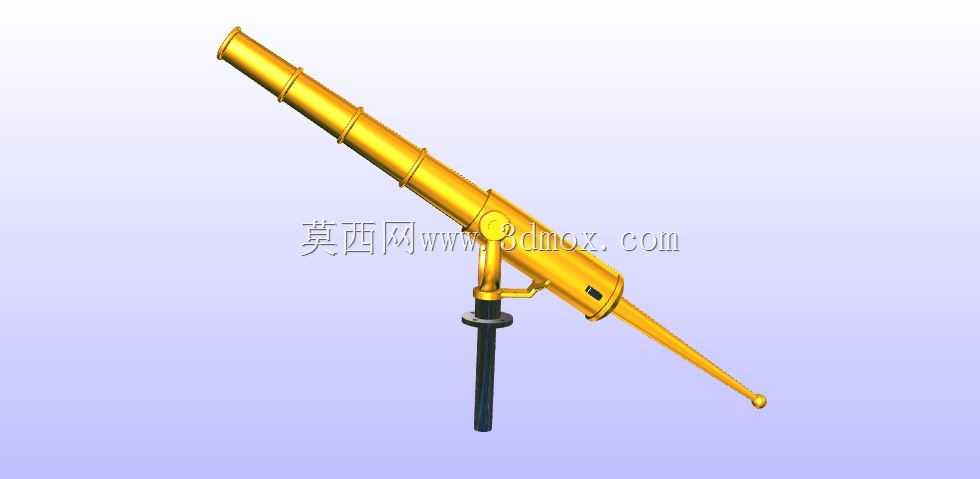

　　这款轻型回旋式古炮的结构设计，核心适配小型近岸防御船只、仿古战船复装以及历史场景展陈的安装需求，整炮采用分体式装配逻辑，炮身与炮架可拆分运输，现场仅需完成销轴插接即可完成总装，无需复杂的配焊或配钻工序。从安装边界来看，整炮垂直安装后总高度控制在1.2米范围内，炮身水平状态下前端伸出炮架支点的长度为0.8米，炮尾后坐行程预留空间仅需0.15米，适配宽度1米以上的船舷甲板平台安装，固定方式采用炮架底部插杆嵌入甲板预留的安装套筒，配合侧向顶丝锁紧，可承受炮身360度水平回旋、正负15度俯仰调整时的侧向载荷，不会出现安装位松动偏移的问题。

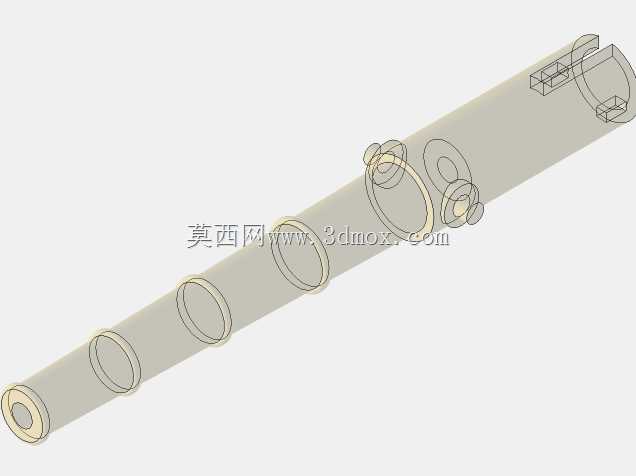

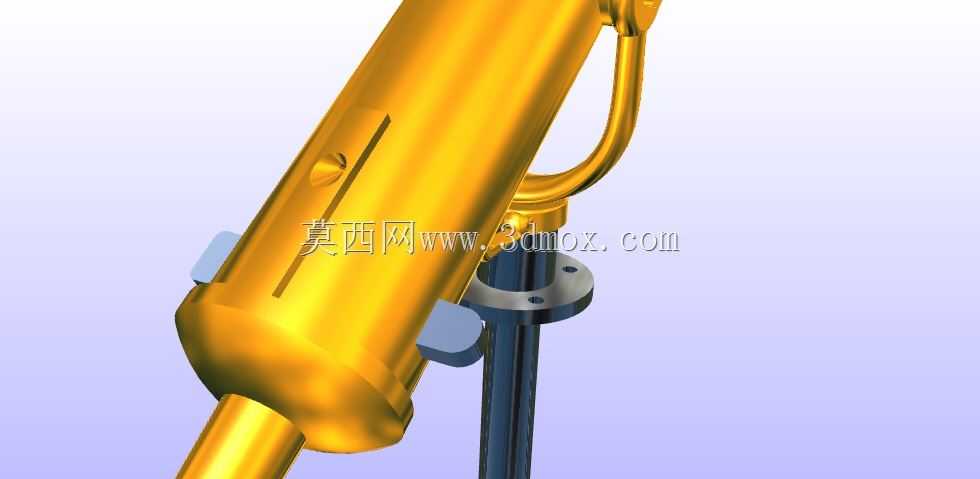

　　炮身采用多段加强箍的结构设计，并非单纯的外观装饰，每道加强箍对应炮管壁厚的加厚区段，可在模拟发射或静态展陈时平衡炮管自身的重力挠度，避免长悬臂炮身长期静置出现下垂变形；炮身尾部设置的小型击发机构安装位，预留了标准的机械接口，可根据实际使用需求加装仿古点火结构或者装饰性击锤，不需要额外对炮身进行二次加工。炮身与炮架的连接采用枢轴结构，枢轴与炮架支耳的配合间隙控制在0.2毫米，既保证俯仰转动时无卡滞，也不会出现过大的旷量影响指向精度，枢轴端部设置了可调节的阻尼螺母，可根据使用场景调整俯仰转动的阻尼力度，展陈场景下可将阻尼调大，让炮身可停留在任意俯仰角度，不需要额外的支撑结构固定。

　　从实际应用场景来看，这类轻型回旋炮在仿古文旅项目中，可安装在仿古游船的船舷位置，作为互动体验道具使用，炮身内部预留了空腔，可加装声光模拟发射装置，不需要改动原有结构即可实现发射音效、炮口冒烟的展示效果；在历史展馆的场景复原中，该结构的安装底座可适配不同高度的展台，仅需更换底部插杆的长度即可调整整炮的安装高度，适配不同的展陈视线要求；在影视道具制作领域，该结构的分体设计便于拆解运输，转场时可将炮身、炮架、插杆拆分后装入标准运输箱，到达拍摄场地后10分钟内即可完成组装调试，不需要专业工具辅助。

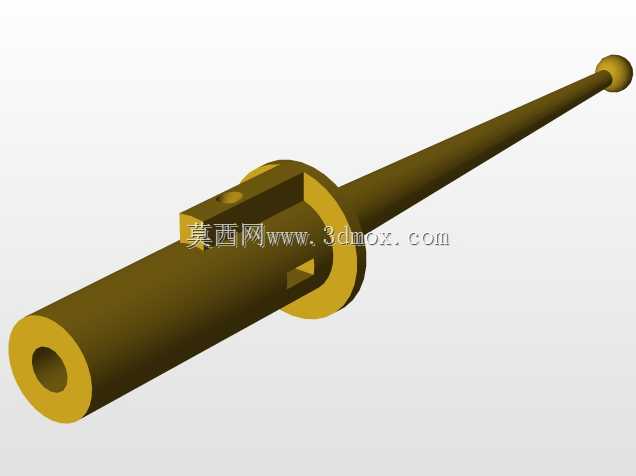

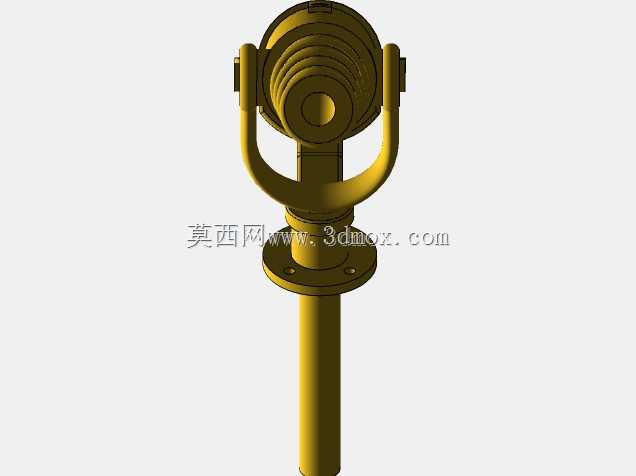

　　设计过程中优先考虑了不同场景下的适配性，炮身的壁厚做了梯度设计，炮尾段壁厚最大，向炮口方向逐步减薄，在保证结构强度的前提下尽可能降低整炮自重，整炮总重量控制在35公斤以内，两名操作人员即可完成搬运和安装调整，不需要起重设备辅助。炮架的立柱部分采用圆形截面设计，相比方形截面可减少回旋时的风阻，在户外船载场景下可降低强风对炮身指向的干扰，立柱与底座插杆的连接采用法兰盘螺栓固定，可根据安装场景更换不同长度的插杆，适配不同厚度的甲板或者展台安装面，不需要重新加工炮架主体结构。

　　炮身表面的金属质感处理预留了后期加工余量，三维模型中所有曲面均做了连续G2倒角处理，没有尖锐的棱角，既符合古火炮的铸造外观特征，也避免使用过程中出现磕碰划伤的问题；炮身侧面设置的小型把手结构，并非装饰件，实际使用时可作为俯仰调整的施力点，操作人员握持把手即可完成炮身的俯仰和回旋调整，不需要额外加装操作手柄。在结构强度校核层面，炮架支耳与立柱的连接位置做了局部加厚处理，可承受炮身最大俯仰角度下的偏心载荷，长期使用不会出现支耳变形或者焊缝开裂的问题，即使在频繁调整角度的互动场景下，结构疲劳寿命也能满足长期使用要求。
