双滑轮组绳索起重牵引索具结构

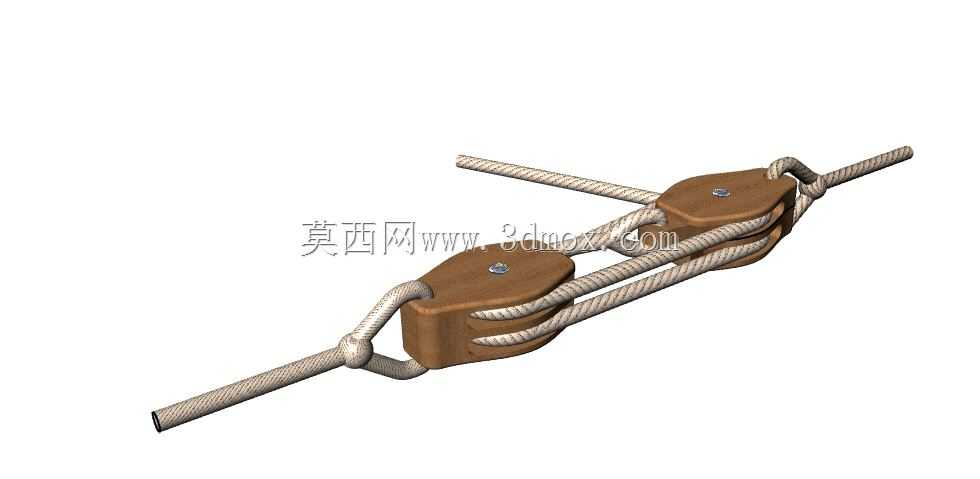

　　这套双滑轮绳索牵引结构，核心应用场景覆盖小型户外起重、船舶甲板索具调整、露营装备搭建张紧、轻型物料短途牵引等多个领域，区别于大型起重设备的笨重属性，这类纯机械无动力结构完全依靠滑轮组的倍率效应降低手动拉力，不需要额外动力源即可完成数倍于人力的牵拉作业，在无供电的野外作业场景、船舶离岸作业场景下适配性极强。从功能特性来看，整套结构采用两个独立的木质滑轮夹片作为滑轮承载基体，每个夹片内嵌金属滑轮轴，滑轮槽与绳索直径完全匹配，避免绳索受挤压出现断丝、磨损过快的问题；绳索采用多段穿绕方式，依次绕过两个滑轮的轮槽后两端预留绳头，通过绳结固定在滑轮端部的挂点上，形成2倍省力的滑轮组结构，牵拉自由端时，两个滑轮会同步沿绳索方向靠近，

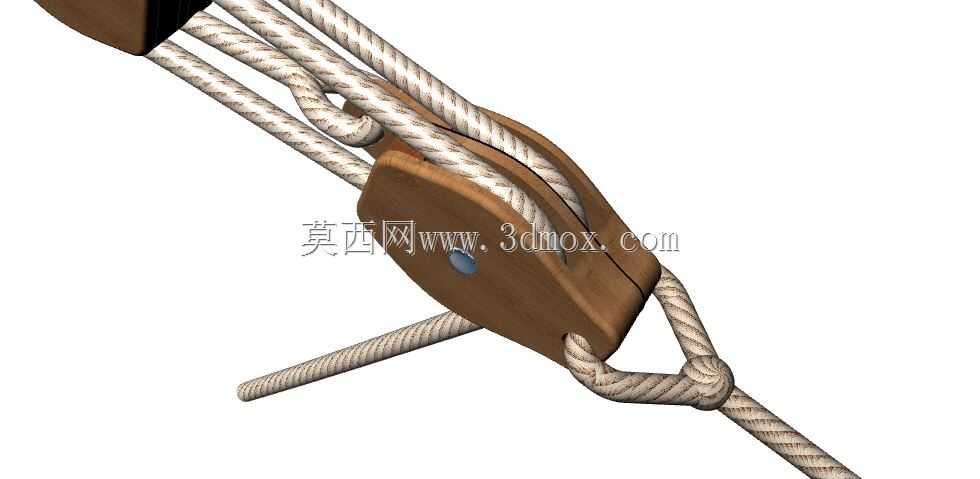

　　带动挂接在滑轮挂点上的重物实现提升或者张紧动作。设计思路上优先考虑了户外使用的可靠性，滑轮夹片采用对称拼接结构，通过中部的金属铆钉实现夹片紧固，将滑轮完全包裹在夹片内部，既可以防止滑轮从夹片内脱出，也能避免作业过程中杂物卡入滑轮槽导致结构卡滞；夹片外形做了圆弧过渡处理，没有尖锐棱角，避免牵拉过程中棱角割伤绳索或者操作人员，端部的挂点采用一体化开孔设计，绳索穿入后直接打结固定，不需要额外的金属卸扣即可完成连接，减少了零散配件丢失的风险。从安装边界与尺寸适配角度来看，整套结构展开后总长度根据绳索穿绕长度决定，收拢状态下两个滑轮贴合后的整体长度不超过单块滑轮夹片长度的1.2倍，收纳时可以直接盘绕绳索放入工具包，不需要拆解结构；

　　滑轮夹片的厚度控制在绳索直径的2.5倍左右，既保证夹片有足够的结构强度承受牵拉载荷，也不会因为夹片过厚导致整体重量过大，单人单手握持即可完成操作。绳索的穿绕路径经过反复校核，确保牵拉过程中绳索不会出现互相干涉、摩擦的问题，每个滑轮的轮槽深度大于绳索半径，牵拉时绳索不会从轮槽内脱出；端部的绳结采用防滑结打法，固定后绳结的直径大于夹片端部的开孔直径，受拉时不会从开孔处滑脱，保证作业过程中的结构安全性。这类结构在实际使用中不需要复杂的维护，作业完成后只需要清理滑轮缝隙内的泥沙、擦干绳索表面的水分即可长期存放，木质夹片相比金属夹片重量更轻，且不会因为海水腐蚀出现锈死的问题，在船用场景下不需要做额外的防腐处理即可长期使用；牵拉作业时，

　　操作人员只需要牵拉自由端绳索即可实现载荷移动，不需要额外的锁紧机构，停止牵拉时绳索与滑轮槽之间的摩擦力可以实现瞬时锁止，避免载荷出现回落问题。针对不同的作业载荷需求，可以通过调整绳索穿绕倍率、更换对应直径的绳索与滑轮尺寸来适配，整套结构的建模过程完全还原了实际装配关系，滑轮与夹片之间保留了合理的转动间隙，绳索的建模还原了多股编织的纹理细节，绳结部分完全按照实际打结方式建模，可直接用于结构验证、作业演示、索具选型参考等场景，也可作为小型起重工具设计的基础结构参考，帮助设计人员快速验证滑轮组的穿绕路径、干涉情况与载荷传递路径，减少实物验证的迭代成本。
