杆装式金属线缆固定卡扣结构设计

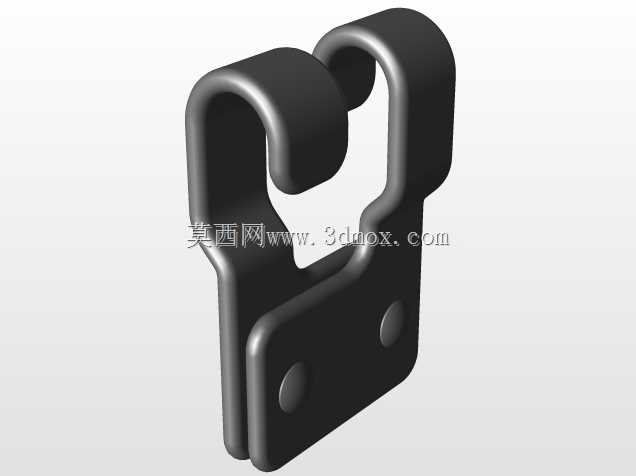

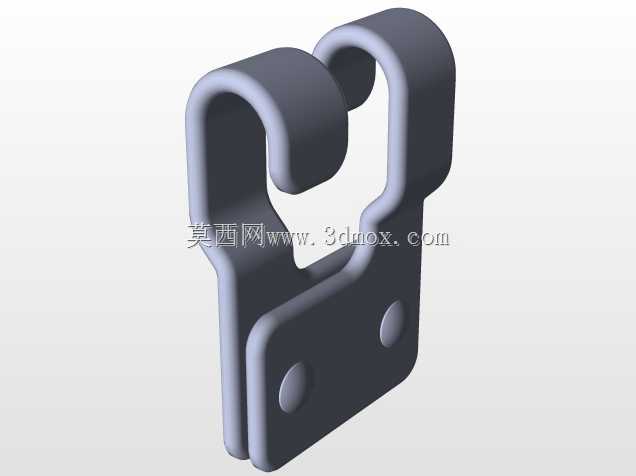

　　这款杆装式金属固定卡扣，核心应用场景集中在户外布线、设备机架走线、户外杆塔附属构件固定领域，日常作业中常用来将柔性线缆、细径管材、附属传感组件牢牢锁定在圆柱杆体上，替代传统扎带、喉箍在长期户外工况下易老化、锁附力不足的缺陷。从结构设计逻辑来看，整体采用折弯一体成型的金属基材，表面做亮面镀铬处理，既保证基础结构强度，也能应对户外潮湿、盐雾环境下的锈蚀问题，减少后期维护更换频次。卡扣的夹持端做了双圆弧抱合结构，两个独立的弧形卡口上下排布，和圆柱杆体接触时能形成两段式线接触压紧，相比单环抱箍的单点受力，能大幅降低杆体局部压强，避免长期锁附后对玻璃钢杆、薄壁金属杆表面造成压痕损伤，同时双点位锁止也能防止卡扣受侧向力时出现绕杆偏转的问题。

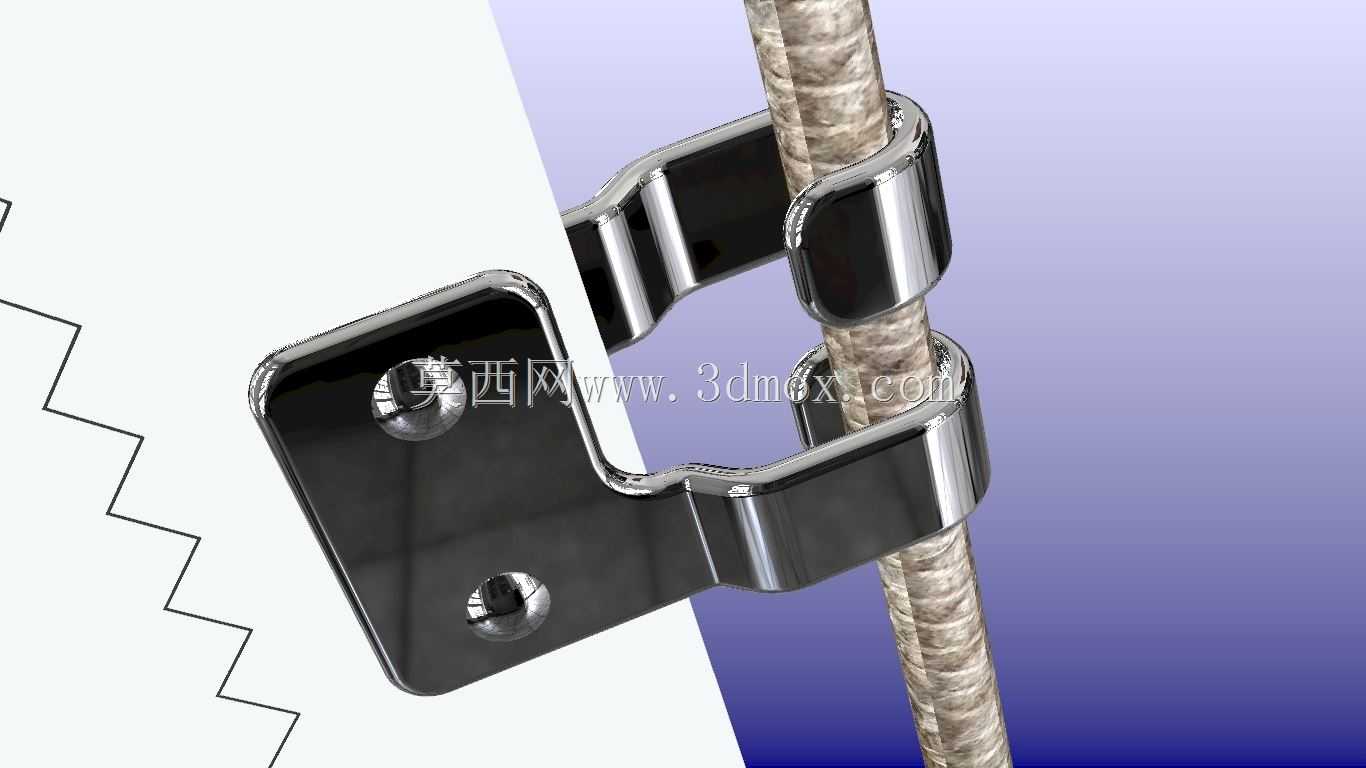

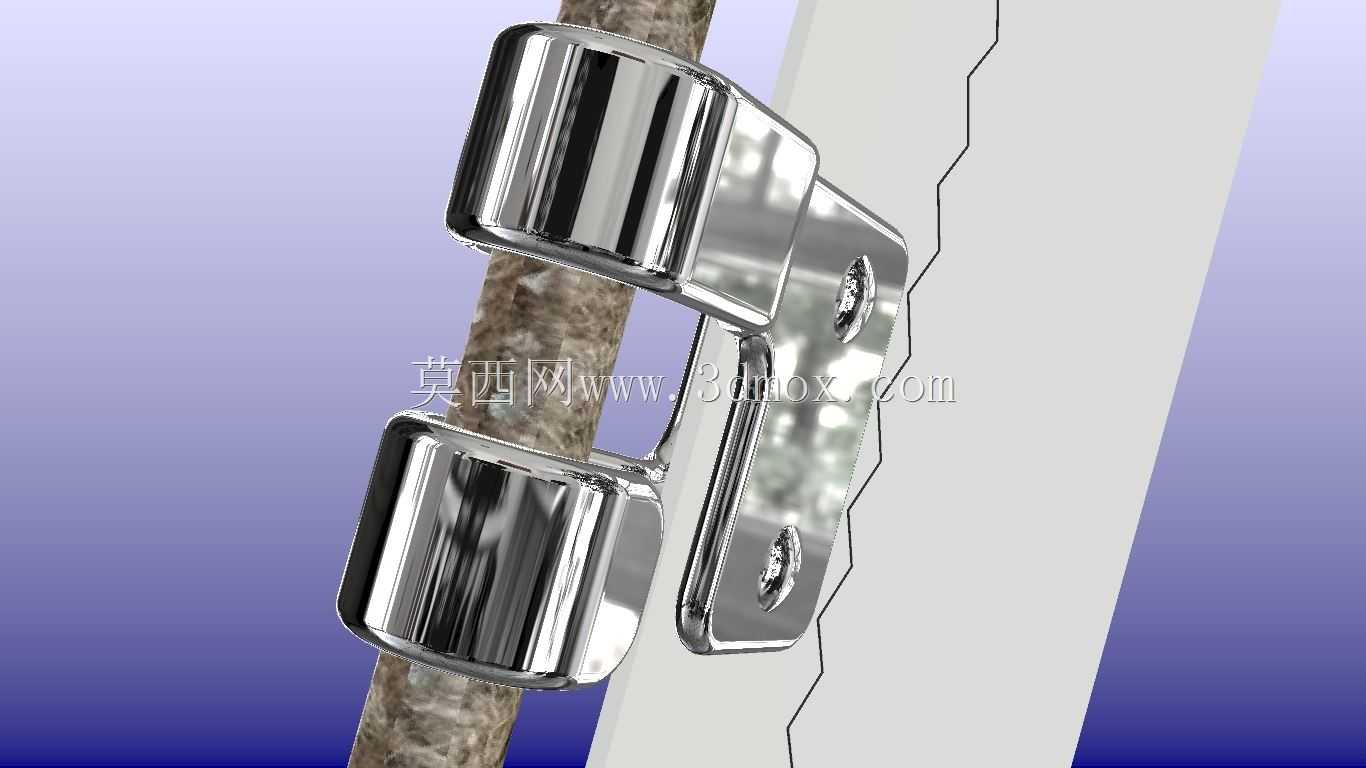

　　安装基座部分设计为平直的带孔安装面，两个沉头安装孔沿基座长度方向对称排布，沉孔深度刚好匹配常规十字盘头螺丝、内六角圆柱头螺丝的头部高度，安装后螺丝头部不会突出基座平面，避免和后续固定的线缆、构件产生干涉。基座和抱杆弧形卡口之间做了圆弧过渡折弯，没有尖锐直角，一方面能减少折弯处的应力集中，提升构件整体抗疲劳强度，避免长期受振动载荷时出现折弯处断裂的问题，另一方面光滑过渡的曲面也不会划伤线缆外绝缘层，适配弱电布线、通讯线缆固定的安全要求。从安装边界尺寸来看，抱合的弧形卡口内径适配常规10-12mm直径的圆柱杆体，不管是玻璃钢天线杆、薄壁不锈钢穿线管还是小型金属支撑杆都能适配，基座安装面的两个孔中心距为22mm，适配M4规格的安装螺丝，

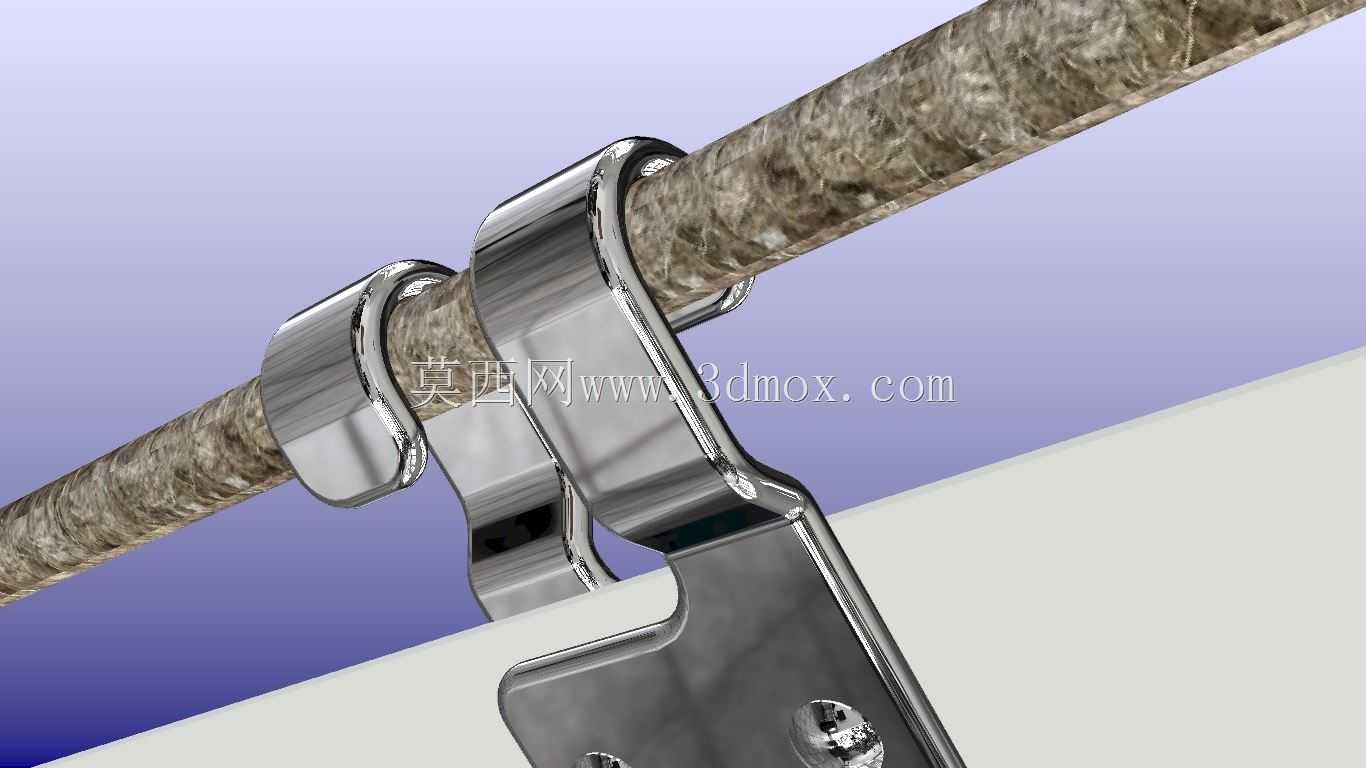

　　安装时不需要在杆体上做打孔加工，只需要将两个弧形卡口卡入杆体后，通过基座上的安装孔将待固定的构件和卡扣基座锁合，锁附过程中卡口会随螺丝拧紧产生微量弹性形变，牢牢抱紧杆体表面，安装全程不需要额外的专用工具，普通十字螺丝刀就能完成锁附作业。在实际功能特性上，这款卡扣的侧向承载能力能达到5kg以上，完全能满足普通通讯线缆、小型传感模块、户外标识牌的固定承重需求，相比塑料卡扣，金属材质的耐温范围覆盖-40℃到120℃，不管是北方冬季低温户外环境，还是南方夏季设备旁的高温工况，都不会出现材质脆化、软化松脱的问题。设计过程中特意将卡口的开口宽度做了限位处理，开口尺寸略小于杆体直径0.5mm，安装时需要借助轻微按压将卡扣卡入杆体，

　　卡入后就能形成预紧力，在锁螺丝之前卡扣不会从杆体上滑落，方便高空作业时的单人操作，减少施工中零件掉落的风险。卡扣的整体厚度控制在2mm，在保证结构强度的前提下尽可能压缩整体占用空间，安装后突出杆体的高度不超过18mm，不会在杆体旁形成过大的突出结构，避免户外环境下被风刮扯的杂物勾挂，也能减少整体风阻，提升高空安装后的结构稳定性。和传统的喉箍相比，这款卡扣不需要环绕整个杆体，只需要从杆体单侧卡入就能完成固定，在杆体已经布设完成、杆后操作空间不足的场景下优势尤为明显，比如通讯杆塔已完工后的追加布线、设备机架内部密集杆架间的走线固定，都不需要大幅度调整周边已有构件就能完成安装。在细节处理上，卡扣所有的边缘都做了倒钝处理，没有裁切后的锋利毛边，施工操作时不会划伤作业人员的手部，和线缆接触的卡口内侧做了细微的防滑纹理处理，当杆体表面存在轻微油污、氧化层时，也能提供足够的摩擦力，避免长期受线缆重力拉扯出现卡扣下滑移位的问题。
