船用舵柄锁止式操纵杆结构设计

　　该结构主要应用于小型作业艇、内河驳船以及近岸休闲帆船的舵系操纵环节，布置在船尾舵杆延伸出的甲板操作区域，是舵叶角度调整与临时锁止的核心操纵部件，替代传统一体式木质舵柄的单一功能，适配需要临时固定舵角的短距离航行、系泊调整作业场景。从实际使用场景来看，当船舶在近岸狭窄航道调整航向、或者临时停靠进行系泊作业时，操作人员无需持续握持舵柄维持舵角，通过该结构的锁止组件即可将舵叶固定在目标角度，解放操作人员双手完成缆绳系固、舷边作业等操作，避免舵叶受水流冲击自行偏转带来的船位偏移风险。

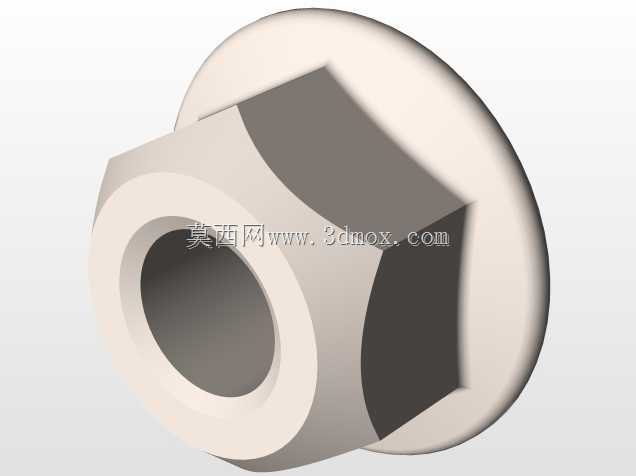

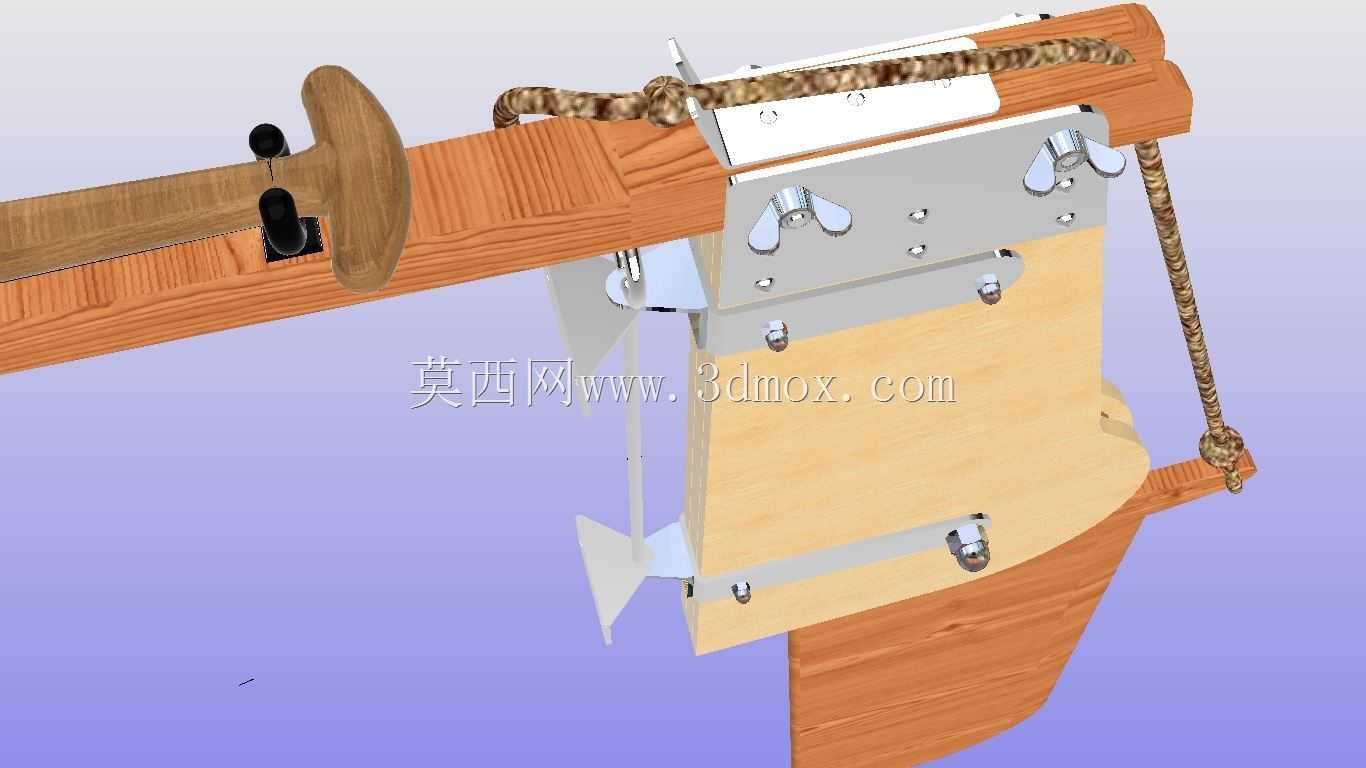

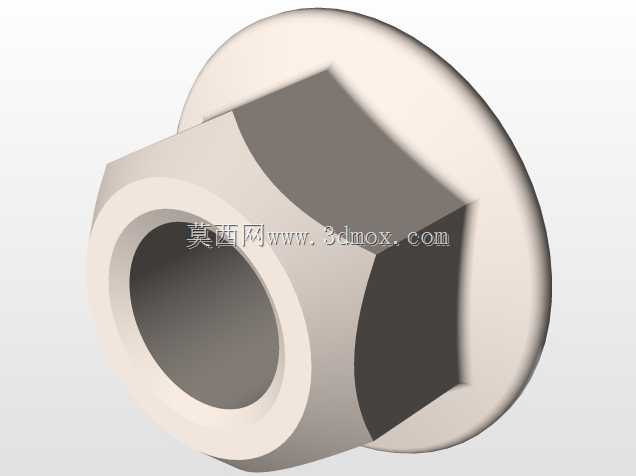

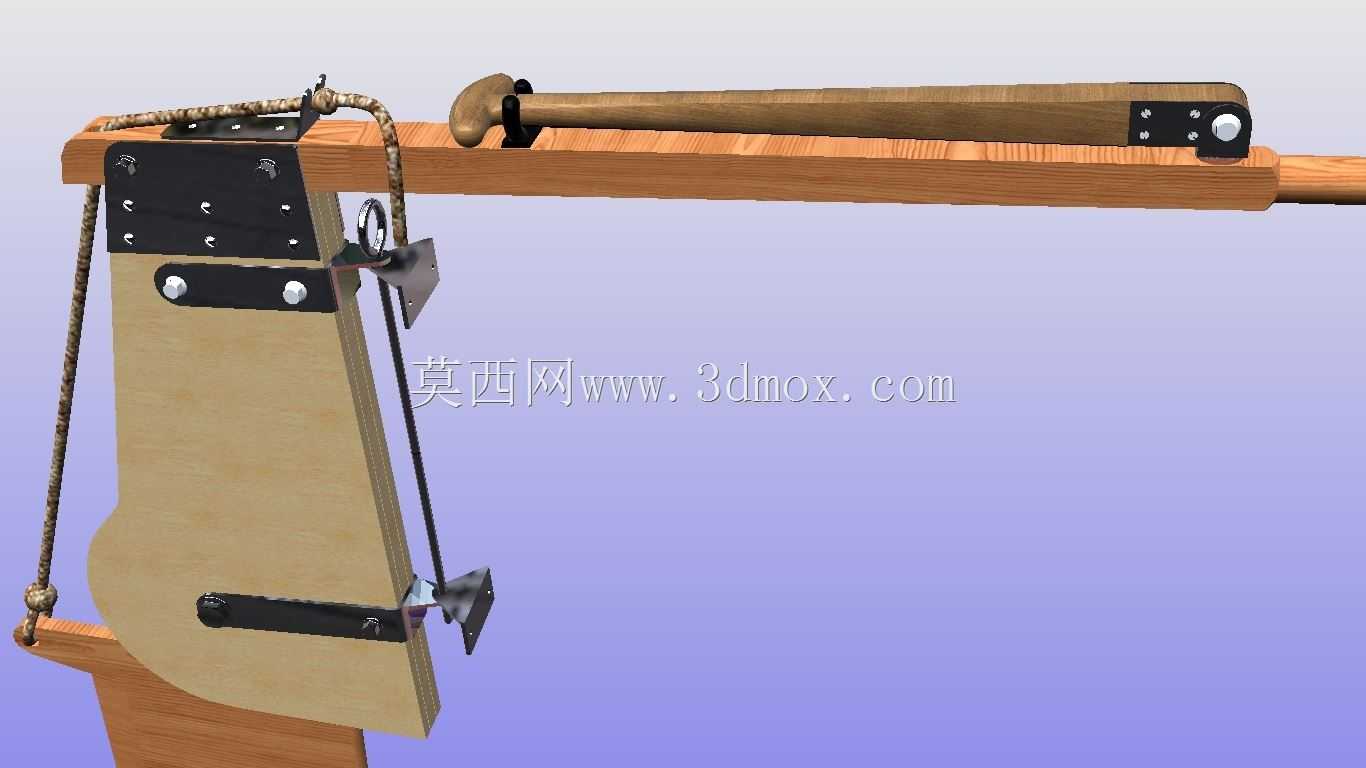

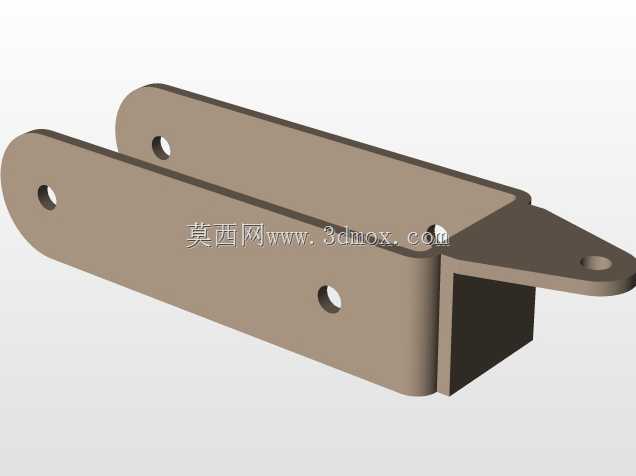

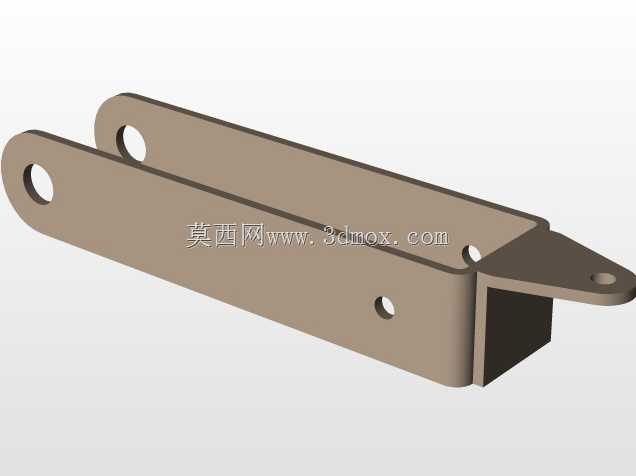

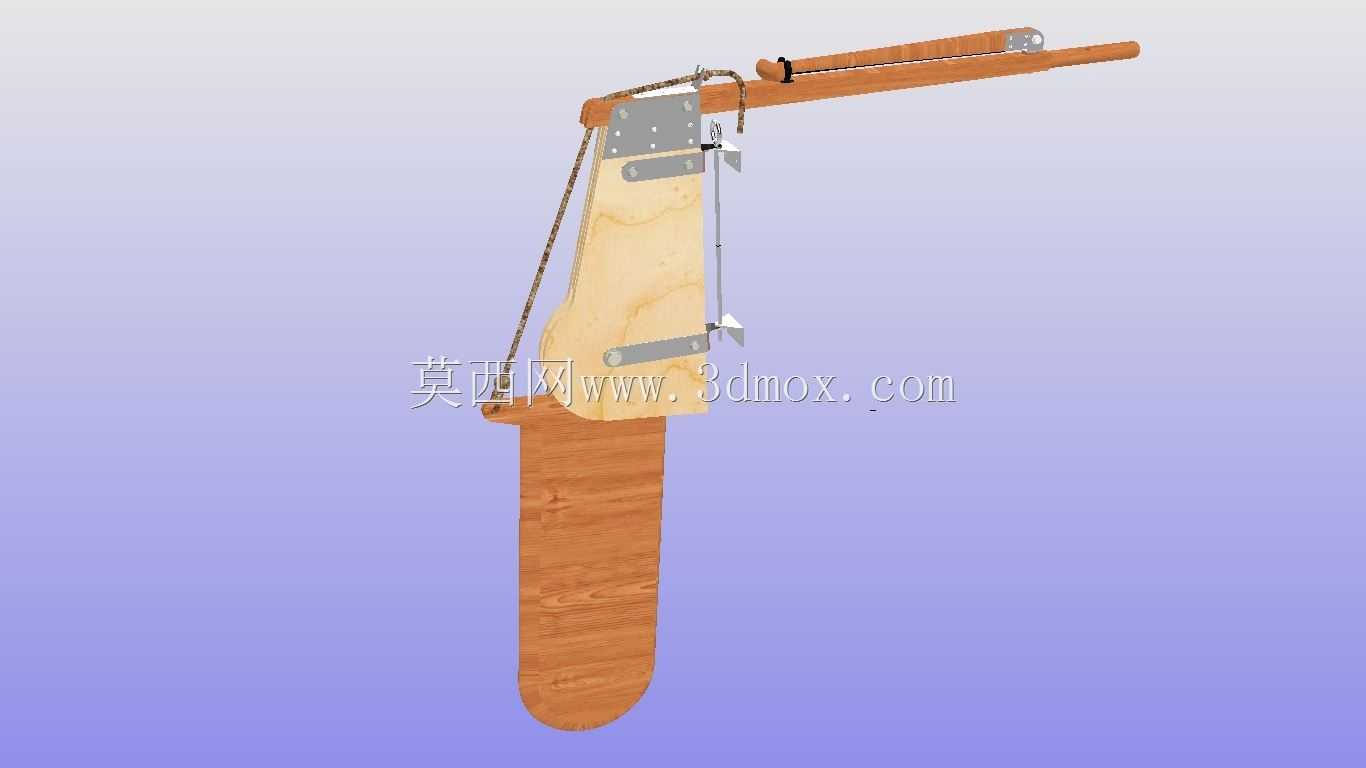

　　结构设计上，整体采用木质握杆与金属安装基座组合的形式，长杆状操纵握柄采用硬木材质加工，表面做圆弧收边处理，握持段做了防滑纹理适配，操作人员单手握持即可完成大角度舵角调整，握柄末端设置金属限位挡块，避免操纵过程中握柄从基座滑槽内脱出。安装基座采用L型金属板材折弯成型，基座上预留多组螺栓安装孔，可直接固定在船尾甲板的舵杆安装座上，基座侧面设置快拆式锁止插销，插销与舵杆上端的定位孔位适配，当舵角调整到位后，将插销推入对应定位孔即可完成舵角锁止，锁止行程设置为15mm，插销头部做倒角处理，即使舵杆存在微小角度偏移也能顺利插入定位孔，不会出现卡滞问题。

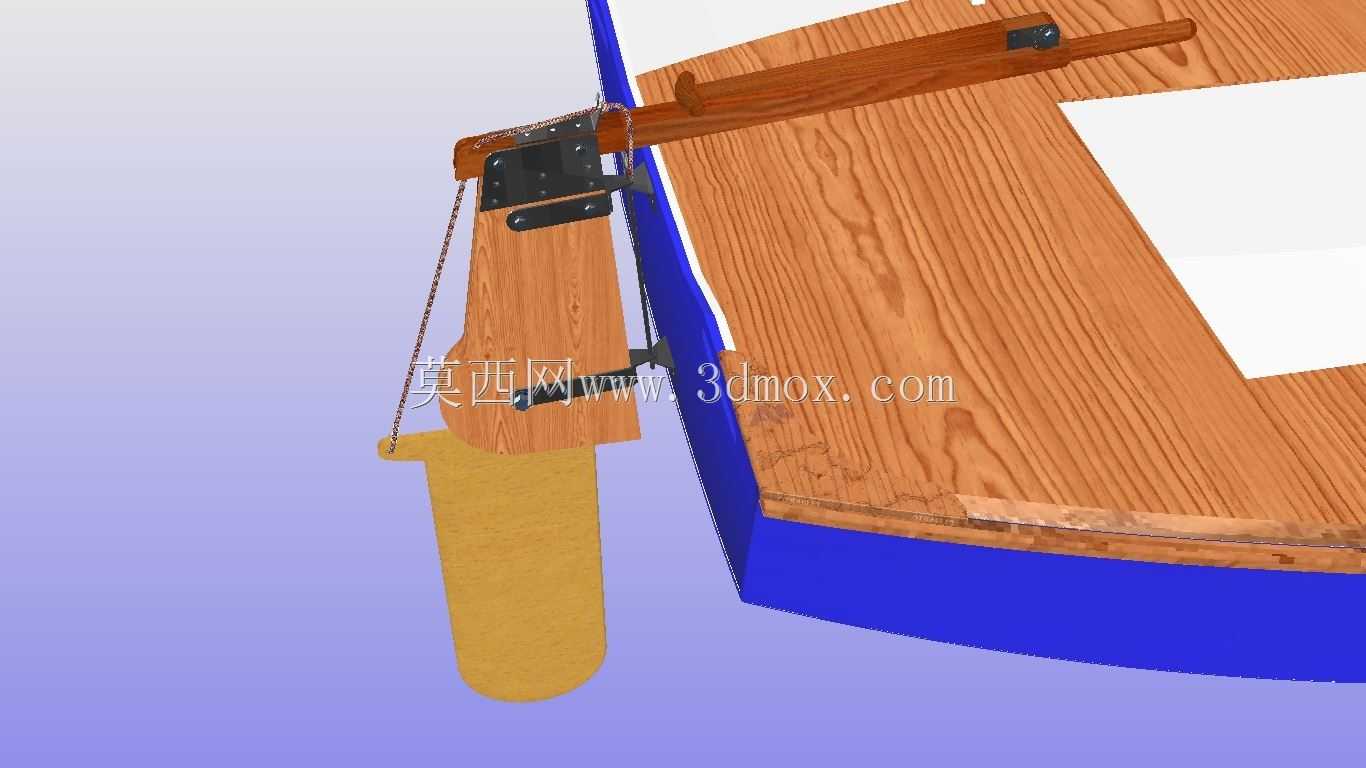

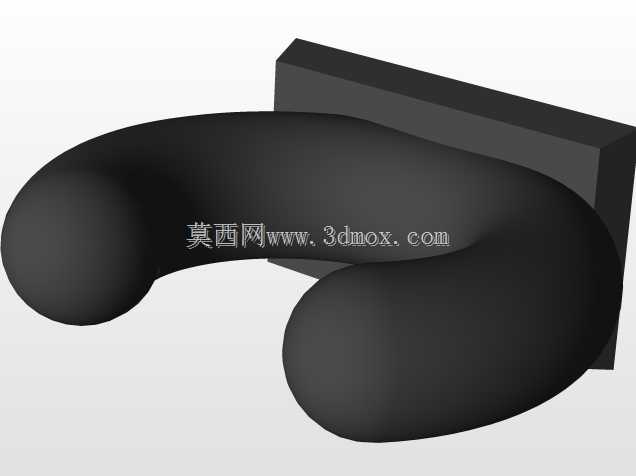

　　从安装边界来看，该结构整体横向安装跨度适配常规小型船舶舵杆中心距船舷的安装距离，握杆伸出基座的长度满足操作人员站立在甲板操作位时的手臂伸展范围，无需探身即可完成全行程舵角调整，基座下方预留的绳索导向环可直接穿系舵柄安全绳，避免极端海况下舵柄受冲击回弹伤人。结构的受力设计上，握杆与基座的连接位置设置了加厚金属衬板，承受舵叶传递过来的水流冲击载荷时，连接位置的应力集中系数控制在1.2以内，匹配小型船舶舵系的常规载荷等级，即使在3级浪况下持续受水流冲击，连接部位也不会出现塑性变形。

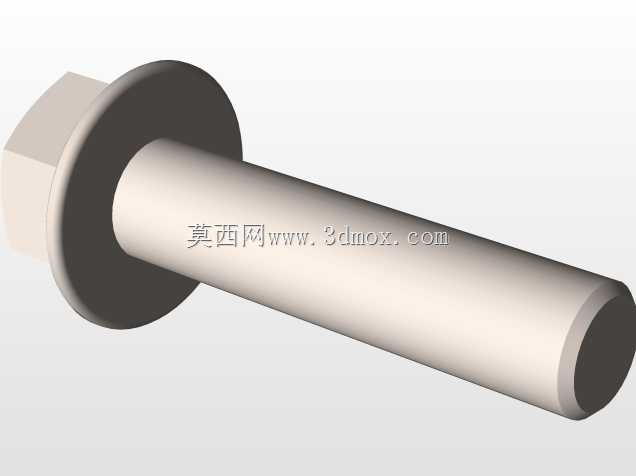

　　细节设计层面，基座上的滑槽采用分段式限位设计，左右两侧各设置三个常用舵角定位位，分别对应直行、左满舵、右满舵三个常用操作位置，操作人员无需反复确认舵角，推到对应卡位即可快速完成常用舵角切换，适配内河航行时频繁调整航向的操作需求。握杆与舵杆的连接轴采用不锈钢材质加工，轴套位置设置自润滑衬套，长期在高盐高湿的船用环境下使用也不会出现锈蚀卡滞，日常维护仅需定期在衬套位置涂抹少量润滑脂即可，无需复杂拆解保养。绳索固定点位设置在握杆靠近基座的位置，系泊时可直接将临时缆绳挂接在该点位，配合舵角锁止功能，可在临时停靠时快速完成船位固定，无需额外设置临时系缆桩。

　　该结构的尺寸设计充分考虑小型船舶的甲板安装空间，基座整体高度不超过甲板上方300mm，不会遮挡操作人员的船尾观察视线，握杆的最低位置距离甲板面预留120mm的操作间隙，操作人员穿戴防水作业靴时也不会出现磕碰问题。所有金属外露部件均做了镀锌防腐处理，木质部件表面涂刷三层船用防水漆，适配长期露天放置的使用环境，避免木材吸水膨胀、金属锈蚀带来的操作卡滞问题。从实际操作逻辑来看，锁止机构的操作把手设置在基座靠近操作人员的一侧，单手即可完成插销的插拔操作，调整舵角时拇指拨动插销把手解锁，转动握柄调整到目标角度后松开插销，弹簧会自动推动插销卡入对应定位孔，整个操作流程无需双手配合，单人即可在数秒内完成舵角调整与锁止，大幅提升近岸作业时的操作效率。
