卧式双舱消防储液罐体结构设计

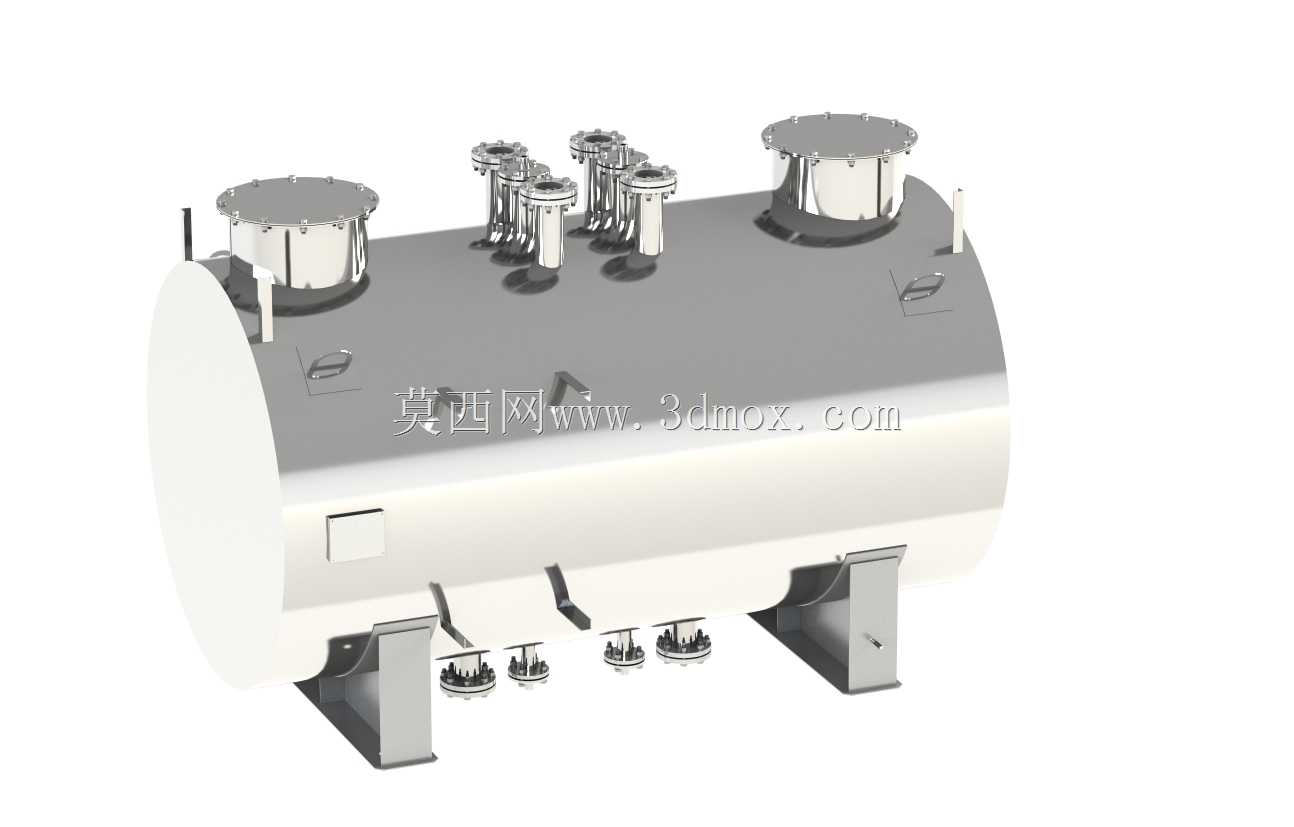

　　在工业厂区、仓储物流园区、大型商业综合体的消防系统配置中，这类卧式双舱储液罐体是核心的储水/储泡沫介质单元，区别于普通立式储水罐，卧式布局更适配低矮设备间、地下消防泵房的安装空间，能在有限层高内完成大容积介质存储，避免立式罐体带来的顶部检修空间不足、竖向荷载过大的问题。从结构设计逻辑来看，罐体采用AISI304不锈钢作为外壳主材，本身具备优秀的抗锈蚀能力，适配消防水、水成膜泡沫液等不同介质的长期存储需求，不会因为长期静置存储出现内壁锈蚀堵塞喷淋管路的问题；底部支撑采用09G2钢材制作的鞍式支座，鞍座的弧度与筒体外径完全贴合，接触位置做了圆弧过渡处理，避免局部应力集中导致的筒体变形，支座底板预留了地脚螺栓安装孔，

　　可直接与混凝土基础的预埋螺栓配合固定，安装时不需要额外制作适配支架，能大幅缩短现场施工周期。罐体内部设置连续的贯通式隔板，将整个5000升的容积分隔为两个独立舱室，这种双舱设计一方面可以实现两种介质的独立存储，比如单舱存储消防常压水、另一舱存储泡沫发泡剂，满足泡沫灭火系统的介质配比需求，另一方面隔板可以作为筒体的内部加强筋，大幅提升罐体整体的刚性，降低卧式罐体长期承压出现的筒体中部挠度变形风险，隔板上预留了介质流通的可控通路，可根据系统需求选择单舱独立供液或者双舱混合供液模式。罐体顶部的接口配置做了分区设计：两个大口径人孔分别对应两个独立舱室，人孔采用快开式法兰压盖结构，密封面嵌装耐老化丁腈橡胶垫片，

　　日常维护时不需要动用大型吊装设备，单人即可完成开盖检修、内部清淤作业；人孔旁成组布置的小口径法兰接口，分别对应液位传感器、压力传感器、温度传感器的安装位，接口的法兰标准统一采用PN16平焊法兰，可直接适配市面主流消防系统的传感器配件，不需要额外制作转换接头；罐体侧面下部布置的成组外螺纹接口，分别对应介质输入、输出、排污、溢流管路，接口位置做了局部加厚处理，避免管路安装时的焊接应力损伤筒体壁面，排污口设置在罐体最低点，可完全排空舱内残留介质与沉积杂质，避免长期存储出现的介质变质、杂质堆积问题。从承压能力设计来看，罐体最大允许工作压力为1.0MPa，可直接接入临时高压消防给水系统，不需要额外设置减压稳压装置，筒体的壁厚经过环向应力、

　　轴向应力校核，在满液状态叠加1.0MPa内压的工况下，筒体的变形量控制在规范允许范围内，鞍式支座的位置经过受力优化，避开了筒体的应力集中区域，保证长期带压运行的结构稳定性。在实际安装场景中，这类卧式罐体的安装边界需要预留足够的操作空间：罐体两端需要预留不小于人孔直径的检修空间，满足人员进入内部检修、更换密封件的需求，顶部接口区域需要预留传感器安装、接线的操作空间，底部排污口位置需要预留积液收集的空间，避免排污时介质漫流；罐体的外表面做了哑光喷砂处理，既提升了不锈钢表面的抗污能力，也避免了光滑表面的反光对设备间巡检人员的视线干扰。不同于普通民用储水罐，这款罐体的所有接口都做了冗余设计，除了满足常规消防系统的管路连接需求，还预留了备用接口，可根据后期系统升级需求接入液位远传、自动补水、泡沫比例混合等附加装置，不需要在罐体上重新开孔焊接，避免现场焊接破坏不锈钢表面的钝化层导致的锈蚀风险。在结构建模过程中，所有法兰接口的位置度、鞍座的安装尺寸、人孔的密封配合尺寸都严格按照压力容器设计规范做了公差匹配，装配时不会出现接口错位、密封面贴合不严的问题，筒体的焊缝位置做了内凹圆弧过渡处理，减少应力集中点的同时，也方便内部防腐涂层的施工，避免焊缝位置出现锈蚀隐患。
