PN16DN1/2内螺纹立式止回阀结构模型

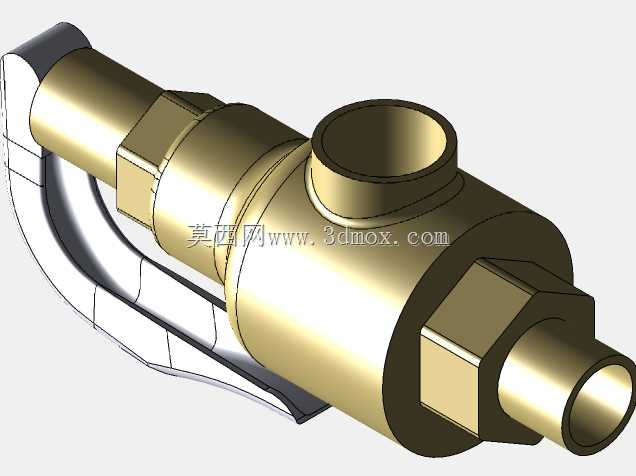

　　在民用给排水、小型压缩空气管路、低压液压辅助回路这类公称压力不超过1.6MPa的流体输送场景里，止回阀是避免介质反向回流造成设备冲击、管路污染的核心基础元件，这款PN16DN1/2规格的止回阀，就是针对小通径管路的安装空间限制、日常运维需求做的定向结构设计。从实际安装场景来看，这款阀的三个接口均采用外螺纹连接形式，两端直通接口为同规格1/2英寸管螺纹，中部垂直向上的接口可作为压力表取压口、排气口或者旁通回路接口，不用额外在管路上开孔加装三通，能有效减少管路接头数量，降低泄漏点风险，这种结构特别适合安装空间紧凑的小型设备内部管路，比如家用净水设备的进水端、小型空压机的出气支路、实验室气路的终端防护段，不用预留大尺寸法兰安装空间，

　　直接通过管螺纹与上下游管路旋接即可完成固定。从功能实现逻辑来看，这款阀的内部流道采用直通式设计，介质从一端流入时，会推开内部的阀芯组件，从中部腔体经过后从另一端流出，当上游介质压力下降或者出现反向压力差时，阀芯会在弹簧力与反向介质压力的共同作用下快速贴合阀座密封面，彻底截断介质反向流动的路径，避免下游带压介质倒流回上游管路，比如在水泵出口端加装这款阀，就能防止停泵瞬间出水管路的存水倒流冲击水泵叶轮，减少水锤效应对泵体的损伤；在压缩空气支路上安装，也能避免某一支路泄压时其他支路的压缩空气窜入，保障各支路压力稳定。设计过程中首先考虑的是密封可靠性，阀芯与阀座的密封面采用锥面配合形式，相比平面密封，锥面密封的对中精度要求更低，

　　在加工存在微小形位公差的情况下也能保证密封面完全贴合，同时黄铜材质的阀体本身具备不错的耐磨性与抗腐蚀性能，适配水、压缩空气、低压液压油等多种常见介质，不用额外做表面防腐处理就能满足多数常规工况的使用需求。外形尺寸方面，这款阀的主体为回转体结构，两端六角螺母结构的对边尺寸符合常规管螺纹安装的扳手空间要求，安装时可以用普通活动扳手或者对应规格的开口扳手直接卡紧六角部位旋接，不需要特制工装；中部垂直接口的高度控制在合理范围，不会因为接口过高导致安装后与周边管路或者设备壳体产生干涉，整体长度与同通径的普通外螺纹接头长度接近，替换原有管路接头时不用调整上下游管路的位置，直接替换即可完成加装。从建模细节来看，模型还原了阀体的锻压成型外形特征，

　　各段外圆的过渡圆角、六角部位的倒角、螺纹段的收尾结构都做了还原，内部流道的尺寸按照实际通径设计，没有出现流道突变的结构，能最大程度降低介质流过时的阻力损失，减少阀件本身带来的管路压降；阀芯的活动行程也按照实际工作状态做了限位设计，不会出现阀芯开启后卡滞在腔体内无法复位的情况，弹簧的安装位置预留了足够的压缩空间，保证在额定压力范围内阀芯可以完全开启，让介质流道保持全通状态。在实际选型适配时，需要注意这款阀的安装方向，必须保证介质流向与阀体上标注的箭头方向一致，同时中部垂直接口如果作为排气口使用时，要保证接口处于管路的上部位置，方便聚集在阀腔顶部的空气顺利排出；如果作为取压口使用，要保证接口与压力测量元件的连接螺纹匹配，加装密封垫或者生料带保证接口密封，避免出现泄漏。这款阀的结构没有复杂的传动部件，日常运维不需要频繁拆解，只要定期检查密封面是否有杂质卡滞即可，相比法兰连接的止回阀，重量更轻、安装速度更快，非常适合批量应用在小通径流体管路系统中，作为单向导通的防护元件使用。
