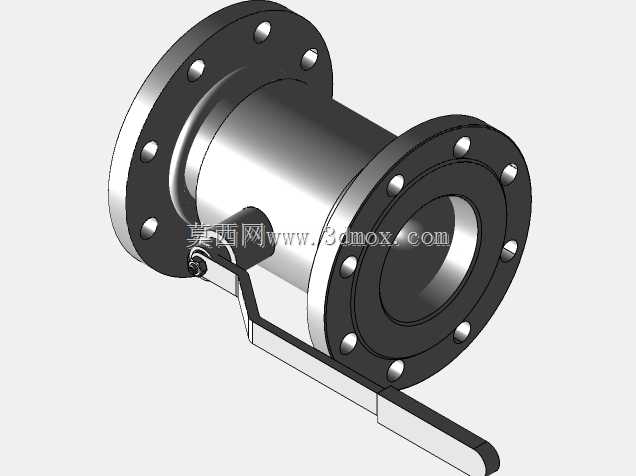

DN100PN16法兰式手动球阀结构设计

　　这款公称通径DN100、公称压力PN16的法兰连接球阀，主要面向市政给排水、建筑暖通、一般工业流体输送管路的截断控制场景，在常温清水、无强腐蚀性的中性流体管路中承担通断切换功能，不适用于节流调节工况——长期半开状态下的介质冲蚀会快速损伤密封副，这点在选型和现场操作指导中需要明确标注。从结构设计逻辑来看，采用浮动球结构适配PN16的压力等级，相比固定球结构能在满足密封性能的前提下大幅压缩零件加工成本，球体采用上下阀座预紧的装配方式，介质压力作用下球体向出口侧阀座压紧，自动补偿密封面的微小间隙，低压工况下也能保证可靠密封。两端法兰的连接尺寸严格遵循对应压力等级的管路法兰标准，螺栓孔均布在法兰盘圆周上，现场安装时无需额外加工转接件，

　　可直接与同规格的管路法兰、泵组进出口法兰配对，安装时需注意法兰密封面的平行度偏差控制在允许范围内，避免强行上紧螺栓导致阀体产生附加应力，长期运行中出现应力开裂的隐患。操作端采用加长杠杆式手柄，手柄长度经过力矩核算，正常工况下单人徒手即可完成启闭操作，手柄的转动角度设置了90度机械限位，全开时手柄方向与管路轴线平行，全关时与轴线垂直，现场巡检人员无需靠近阀位指示牌，远距离就能判断阀门的开关状态，避免误操作。阀体采用直通式流道设计，流道内径与管路通径基本一致，介质通过时的流阻系数远小于截止阀、闸阀等截断类阀门，全开状态下的压力损失极小，适合对管路压损有严格要求的长距离输送系统。阀杆部位采用防吹出结构设计，阀杆从阀体内部装入，

　　即使在阀杆密封失效、内部带压的情况下，介质压力也不会将阀杆顶出阀体造成泄漏事故，符合中低压管路阀门的安全设计要求。建模过程中对所有配合面做了公差匹配：法兰密封面的粗糙度、阀座与球体的配合间隙、阀杆与填料函的配合公差都按照实际加工要求做了对应设置，装配体中保留了手柄转动的运动自由度，可直接用于干涉检查，验证开关全行程中是否存在零件碰撞问题。从安装边界来看，阀门的结构长度符合法兰球阀的标准尺寸要求，现场管路布置时预留的安装空间只需满足阀体长度加上手柄转动所需的侧向空间即可，不需要额外预留过大的检修空间，日常维护仅需定期检查阀杆填料的压紧情况，出现微量外漏时适当压紧填料压盖即可消除泄漏，无需整体拆解阀门。在化工辅助管路、循环水系统、

　　消防供水管路中，这类法兰球阀因为安装便捷、密封可靠、操作快速的特点，应用占比远高于同参数的闸阀和截止阀，建模时还原了所有外部安装尺寸和内部流道结构，可直接用于管路布置的碰撞检查、预制加工的下料参考，也可作为阀组集成设计的基础元件使用。
