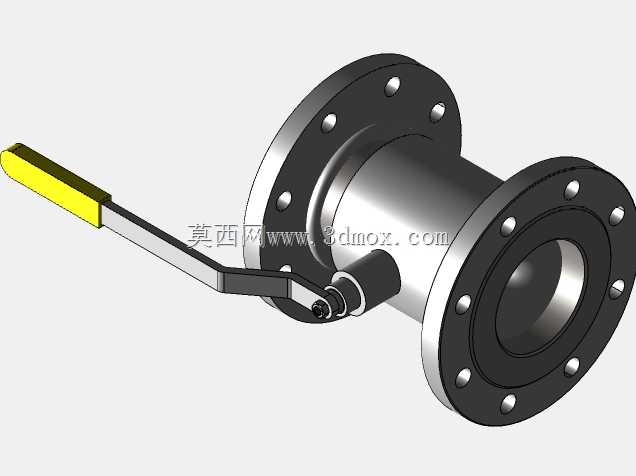

DN100PN25法兰式手动球阀结构设计

　　这款DN100公称通径、PN25公称压力的法兰式手动球阀，主要面向中高压工业流体管路的通断控制场景，在化工介质输送、市政给排水主管路、循环水系统、蒸汽支管、油品输送管线中都有广泛应用，核心作用是通过手柄操作实现管路内流体的快速截断与导通，相比闸阀、截止阀，球阀的流道阻力更小，全开状态下介质压损极低，适合对管路通径损失要求严格的大流量输送场景。

　　从结构设计逻辑来看，该球阀采用浮动球结构设计，球体与两侧PTFE密封阀座紧密贴合，依靠介质压力推动球体压紧出口侧阀座实现密封，相比固定球结构，浮动球结构在DN100这个通径段的加工成本更低，密封可靠性足够覆盖PN25压力等级的使用需求，日常维护也更简便。两端采用凸面法兰连接形式，法兰密封面的凸台高度、螺栓孔分布圆直径、螺栓孔数量与孔径完全匹配PN25压力等级的法兰配对标准，安装时无需额外加工转接件，直接与同压力等级的管路法兰配对，搭配缠绕式垫片即可实现端面密封，安装边界上，阀门总长度符合同规格法兰球阀的结构长度标准，两端法兰的螺栓孔跨中布置，安装时可直接适配现有管路的法兰孔位，不需要调整管路的预制角度，手柄的操作高度与转动半径经过校核，安装后手柄转动90度即可实现全开全关操作，操作时不会与相邻管路、支吊架产生干涉，手柄端部的防滑套设计也方便操作人员戴劳保手套操作，避免打滑。

　　阀体采用一体式铸造结构，中法兰部分没有额外的连接螺栓，减少了一个潜在的外漏点，相比两片式、三片式球阀，一体式阀体的抗外压能力更强，在PN25的压力波动工况下，阀体变形量更小，密封稳定性更好。阀杆采用下装式设计，阀杆从阀体内部装入，即使在阀杆填料磨损的情况下，介质压力也只会将阀杆向上顶紧，不会出现阀杆被介质压力冲出的风险，符合工业阀门的安全设计要求，填料压盖采用双螺栓压紧结构，可在带压状态下在线调整填料压紧力，补偿填料磨损带来的泄漏，不需要停机拆解阀门即可完成维护。

　　流道设计上采用全通径结构，球体的通道直径与公称通径DN100完全一致，介质流经阀门时没有缩径，不仅压损小，也方便管路通球清扫，适合输送含少量固体颗粒的介质、或者需要定期通球清理的长输管线、污水管线。手柄的操作力矩经过平衡设计，PN25压力下，单侧阀座受到的介质推力在合理范围内，操作人员仅需单手即可完成开关操作，不需要加额外的加力杆，日常巡检操作的劳动强度更低。

　　在实际选型适配中，该款球阀的安装方向不受限制，水平、垂直、倾斜管路都可以安装，只需要注意手柄操作空间预留即可，相比对安装方向有要求的截止阀、止回阀，现场安装的容错率更高。密封阀座采用弹性加载设计，在介质温度波动导致阀座材料热胀冷缩时，弹性结构可以自动补偿密封面的压紧力，避免温度变化导致的密封失效，适用的介质温度范围覆盖常规工业管路的-20℃到180℃区间，可满足水、蒸汽、油品、弱腐蚀性化工介质的输送控制需求。

　　建模过程中，所有配合面的公差都按照机械设计手册的阀门配合要求设置，法兰端面的粗糙度、密封面的平面度、球体的圆度与表面粗糙度都符合工业阀门的加工精度要求，螺栓孔的位置度公差控制在合理范围，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位的问题。阀杆与球体的连接采用扁方传动结构，相比销钉连接，扁方结构的传动接触面积更大，开关操作时的应力分布更均匀，不会出现销钉剪断的故障，长期频繁操作的使用寿命更长。
