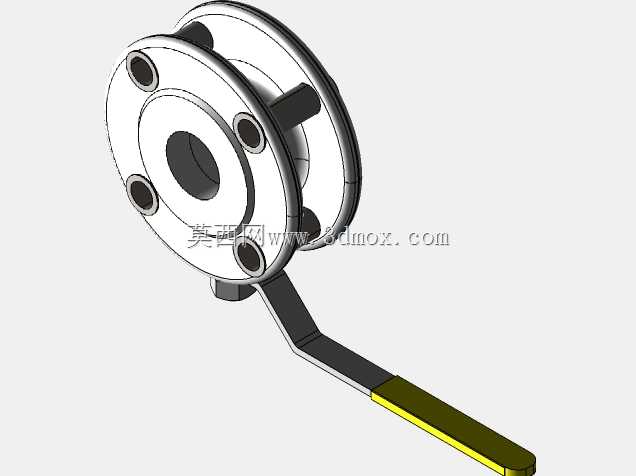

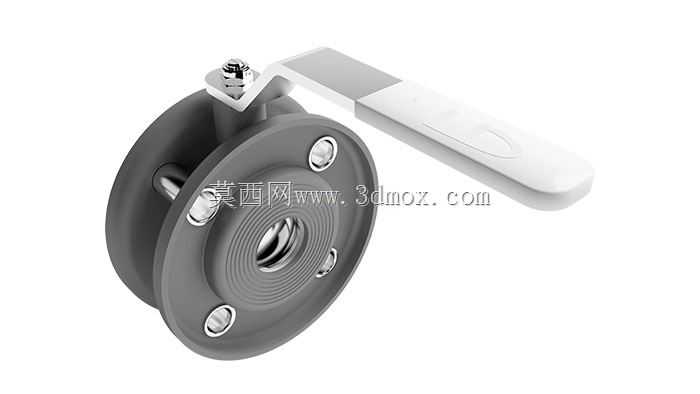

LDЖЖPN16DN50法兰式手动球阀结构

　　在市政给排水、化工流体输送、暖通空调循环水、中小型工艺管路系统里，法兰连接的手动球阀一直是截断类管路元件里应用占比极高的品类，这款公称压力PN16、公称通径DN50的法兰球阀，适配多数常规中低压工业与民用管路的通断控制需求，日常工况下可实现对水、轻度腐蚀性流体、无颗粒杂质的油品等介质的快速截断与导通操作。从实际安装场景来看，DN50的通径刚好对应两寸的常规管路规格，两端法兰的螺栓孔布局完全匹配PN16压力等级的标准法兰配对要求，安装时无需额外加工转接件，只要对应管路法兰的密封面加装适配垫片，穿入对应规格的螺栓对称拧紧即可完成固定，安装边界上要预留出扳动手柄的操作空间，手柄全开位置与管路轴线平行、全关位置与管路轴线垂直，

　　操作侧预留的空间不能小于手柄长度的1.2倍，避免现场操作时出现干涉，无法完成90度的开关行程。从功能特性上看，这款球阀采用浮动球结构，介质压力作用下球体可产生微量位移压紧出口侧密封座，保证低压工况下也能具备可靠的密封性能，相比同通径的闸阀，它的开关行程更短，只需要转动90度即可完成全行程操作，日常巡检时通过手柄位置就能直观判断阀门的开关状态，不容易出现误判。手动操作的结构没有额外的气动、电动执行机构，整体结构更简单，后期维护成本更低，适合不需要远程自动控制、仅需要现场手动操作的管路节点。设计思路上，整体结构做了精简优化，阀体采用两片式法兰结构，相比一体式阀体加工难度更低，后期如果需要清理阀腔杂质或者更换密封件，

　　拆开法兰连接螺栓就能分离阀体，不需要整体切割管路；阀杆采用下装式结构，从阀腔内部向上穿出，即使阀杆密封出现老化失效，带压工况下阀杆也不会被介质压力顶出，降低了运行过程中的泄漏风险；手柄部分做了防滑包覆设计，操作时握持摩擦力更大，即使手上沾有少量油污或者水渍也能稳定施力，手柄末端的加长力臂结构，在公称压力16公斤的工况下开关阀门不需要借助额外的加力杆，单人手动即可完成操作。流道部分采用全通径设计，阀腔内部的通道直径与公称通径基本一致，介质流经阀门时的压力损失极小，不会出现明显的节流降压问题，也不容易在阀腔内部积存介质残渣，适合输送带有少量悬浮物的流体介质，长期使用也不容易出现阀腔堵塞的问题。密封结构上，

　　球体与密封座的配合面做了高精度研磨处理，表面粗糙度控制在合理范围内，开关过程中密封面的磨损量极小，正常工况下的开关寿命可以满足多数工业管路的使用周期要求；阀杆与阀体之间采用双重密封结构，既有填料密封也有O型圈密封，在温度波动、管路振动的工况下也能保证阀杆位置不会出现外漏。从外形尺寸来看，两端法兰的外径、螺栓孔中心距、密封面直径都严格遵循PN16压力等级DN50法兰的标准尺寸，整体结构长度也符合常用法兰球阀的安装长度标准，现场替换同规格旧阀门时不需要调整管路的间距，直接对位安装即可，适配性极强。在实际选型应用中，这款球阀可以用在楼宇给排水的立管分支、换热站的循环水支路、小型化工生产线的物料截断节点、消防管路的分区控制节点等场景，因为是法兰连接形式，相比螺纹连接的球阀，它的连接强度更高，密封可靠性更好，在管径DN50及以上的管路中，法兰连接的形式也更方便后期拆装维护，不需要像螺纹连接那样转动整段阀门来对位，安装时只需要对准法兰孔位拧紧螺栓即可，对现场安装的容错率更高。日常运维过程中，只需要定期检查阀杆位置有没有外漏、开关操作有没有卡滞即可，不需要频繁拆解维护，如果出现开关力矩变大的情况，可以适当调整阀杆填料的压盖螺栓，补充填料的密封预紧力即可恢复正常使用，整体运维门槛很低，不需要专业的阀门维护人员也能完成常规的保养操作。
