双法兰连接管道防振补偿结构设计

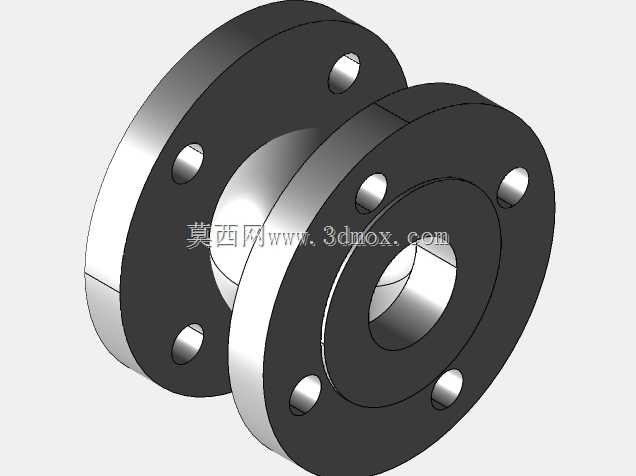

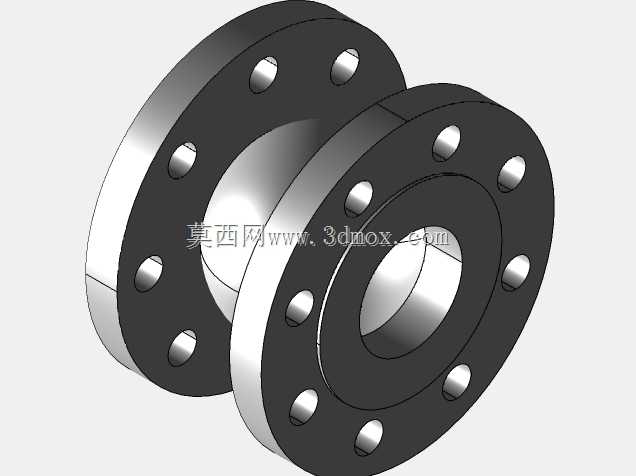

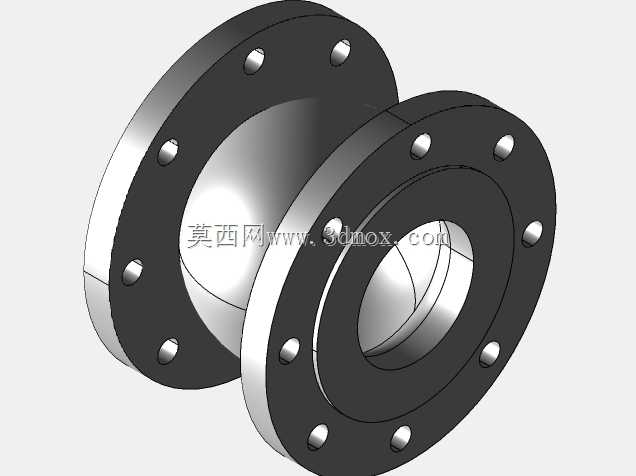

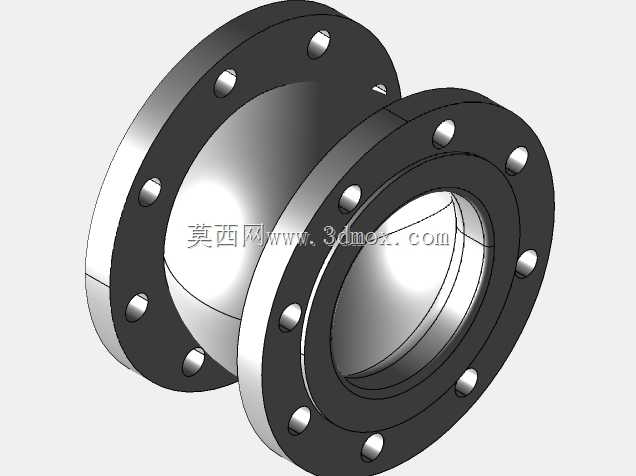

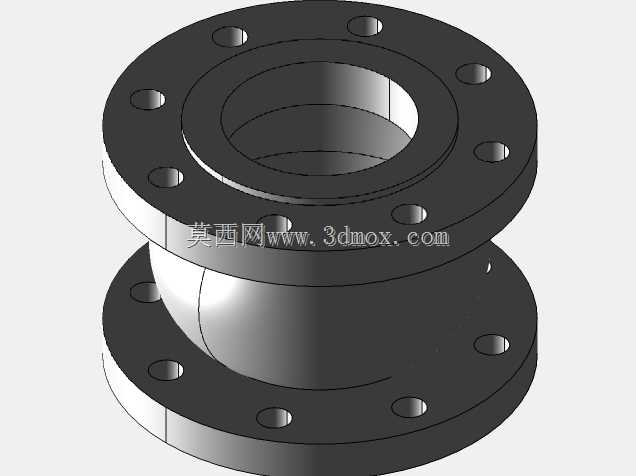

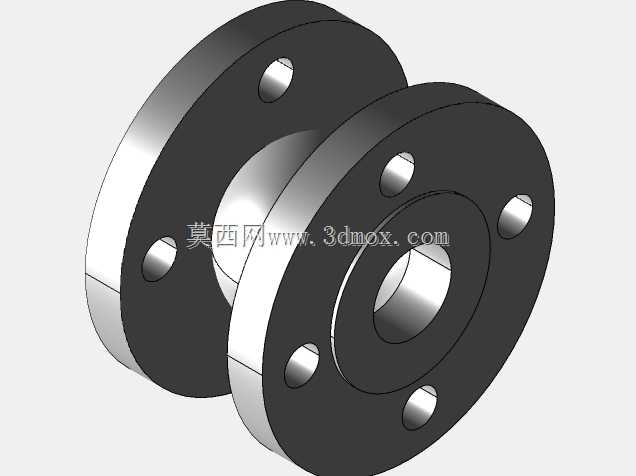

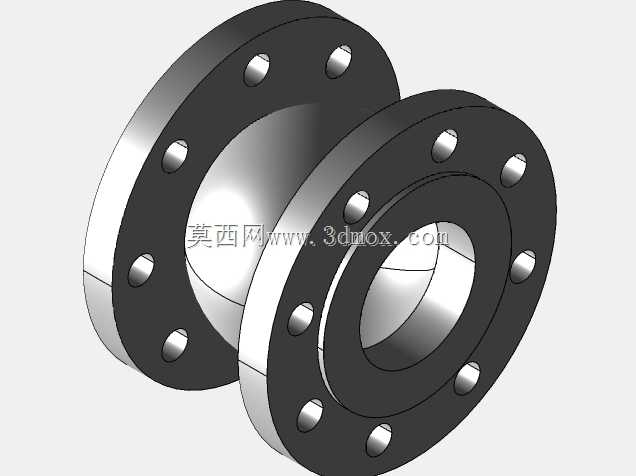

　　在工业管路系统的实际布设场景中，泵组出口、压缩机进出口这类存在持续动力激振的管段，往往会因为设备运行产生的周期性振动、管路热胀冷缩带来的位移偏差，出现密封面泄漏、管段应力集中开裂、紧固件疲劳松脱等问题，这类双法兰结构的防振补偿元件，正是针对这类工程痛点设计的管路核心配件。从结构设计逻辑来看，该元件采用两端对称的平法兰对接结构，法兰端面上均匀分布螺栓过孔，适配PN16压力等级的管路连接标准，通径覆盖DN40到DN150的常用工业管路规格，安装时无需对现有管路做额外改造，只需匹配对应压力等级的密封垫片，穿入标准螺栓完成紧固即可实现与上下游管段的刚性对接，安装边界完全符合常规工业法兰的尺寸规范，不会额外占用管廊或设备间的布设空间。

　　中间的挠性段是实现核心功能的关键部分，不同于刚性法兰直接硬连接的传力路径，该挠性段可以在允许的位移范围内，吸收轴向的压缩与拉伸变形、径向的小角度偏摆位移，同时将设备端传递过来的高频振动在挠性段实现阻尼衰减，阻断振动沿管路向远端传递，避免振动传导至精密仪表、阀组等对振动敏感的管路元件，也能减少振动带来的管路紧固件疲劳损耗。在实际选型应用中，这类防振补偿结构常被用在给排水泵站、暖通空调循环管路、化工流体输送管线、空压机站输气管路中，在泵组与管路的衔接位置安装，既可以补偿管路因介质温度变化产生的热胀冷缩位移，避免管路热应力直接作用在泵体接口造成设备壳体损伤，也能缓冲泵组运行时叶轮转动带来的脉动振动，降低管路系统的整体振动噪声，

　　改善车间内的作业声环境。建模过程中，重点还原了法兰端面的密封面平整度、螺栓孔的位置度公差，以及中间挠性段的过渡圆弧结构，所有尺寸参数均匹配现行管路法兰的连接标准，确保模型导入管路装配体后，可以直接完成虚拟装配干涉检查，验证安装空间是否满足补偿位移的活动余量，也能用于管路系统的振动仿真分析，为管路应力计算、隔振效果模拟提供准确的三维数模支撑。不同于纯刚性的管路连接元件，该结构在设计时兼顾了连接强度与补偿柔性，法兰部分采用足够的壁厚设计保证螺栓锁紧时的结构刚性，避免法兰变形导致密封失效，中间挠性段的壁厚与弧度经过反复校核，既保证在1.6MPa的工作压力下不会出现鼓胀失效，也能保留足够的形变能力实现位移补偿与振动衰减，

　　在正常的工作压力与温度范围内，该元件可以长期稳定运行，减少管路系统的后期维护频次，降低因振动、位移引发的管路故障概率。在管路布设的三维设计阶段，调用该模型可以快速完成减振管段的装配，核对法兰对接面的同轴度、螺栓孔的对位情况，提前预判安装时是否会出现与周边管线、支架的干涉问题，减少现场安装时的返工量，也能为管路支架的布设位置提供参考，确保补偿元件的活动范围内没有刚性约束，让其减振补偿性能得到充分发挥。
