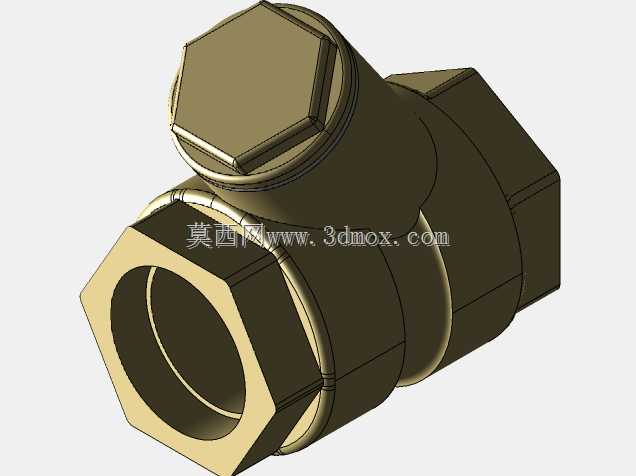

DN50黄铜Y型内螺纹网状管路过滤器

　　这款DN50规格的黄铜Y型网状过滤器，是民用给排水、小型工业循环水、暖通空调水系统里极为常用的管路附件，日常做管路三维布管设计时，这类阀件的安装空间预留、接口匹配是很容易被忽略的细节，不少新手做管路布局时只算直管段长度，忘了给过滤器的排污塞预留操作空间，后期现场安装后根本没法拆洗滤网，只能整条管路泄压拆阀，徒增运维成本。从结构设计来看，这款过滤器采用常规Y型斜置滤腔结构，主体采用黄铜热锻压成型后机加工，两端都是G2寸内螺纹接口，公称压力等级PN16，适配常规1.6MPa及以下的工作压力工况，常温清水、弱腐蚀性水暖介质都能适配。滤腔和主流通通道呈约45度斜角，内部配置不锈钢网状滤芯，介质从上端入口进入后，顺着流道冲向斜置的滤网，

　　杂质被拦截在滤网朝向入口的一侧，透过滤网的洁净介质从下端出口流出，被拦截的杂质会沉积在斜置滤腔的底部，不会在主通道内堆积造成流道堵塞，这种结构的流阻比直通式过滤器更小，对管路系统的压力损失影响更低，适合对压降敏感的中小型循环管路。做三维建模的时候，要特别注意几个安装边界尺寸：首先是阀体主体的六角对边尺寸，两端接口的六角段要预留足够的管钳操作空间，不能紧贴墙面或者其他管路附件，至少要留出50mm以上的操作间隙；其次是斜向滤腔的总长度，这个方向的外伸尺寸比阀体主通径的外径大很多，做管路排布时不能只看主管道的外径，要把滤腔的外伸量算进去，避免和并行管路、支架结构发生干涉；还有滤腔端部的排污螺塞，这个位置要预留至少能放下扳手的操作空间，

　　日常运维不需要把整个过滤器从管路上拆下来，只需要拧开这个螺塞就能取出滤网冲洗，要是安装时这个位置被墙体或者其他设备挡住，后期维护就会非常麻烦。从实际应用场景来说，这类黄铜Y型过滤器通常装在水泵入口、换热设备入口、电磁阀、水表这类对杂质敏感的设备上游，用来拦截管路里的焊渣、锈皮、砂石等固体杂质，避免杂质进入精密设备造成卡滞、磨损或者流道堵塞。比如在小型中央空调的水系统里，风机盘管的入口前基本都会装这种小规格的Y型过滤器，防止管路里的杂质堵塞风机盘管的细小换热管；在家庭自来水入户管、太阳能热水器的进水端，也常用这类黄铜过滤器，拦截管网里的杂质，避免堵塞水龙头、花洒等出水配件。设计这款模型的时候，要还原真实的加工工艺细节：

　　主体的三个六角段都是锻压后铣削加工的，棱角处有轻微的工艺倒角，不会是尖锐的直角；滤腔和主体连接的位置有一圈工艺腰线，是热锻压时的合模痕迹做了打磨处理；排污螺塞和滤腔连接的位置有一圈密封线，靠铜质密封或者聚四氟乙烯生料带实现密封，建模时不用做太复杂的密封结构，但是要把连接的螺纹段长度做准确，避免实际装配时出现螺纹拧不到位的问题；内部的网状滤芯不用做每一个网孔的细节，做外观示意的时候只需要表现出滤网的安装位置和端部的固定压边就行，要是做流体仿真用的模型，再单独把滤网的多孔介质区域简化出来，没必要把实体网孔都建出来，不然会让模型体量过大，影响装配和仿真的运行效率。还要注意，这类内螺纹连接的过滤器，安装时是直接拧在两端的外螺纹管接上的，建模时要把螺纹的旋入深度算准，两端内螺纹的有效深度大概是15mm左右，对应的外螺纹接头拧入后，阀体和管接之间会留出2-3mm的间隙用来缠生料带密封，不要把模型做成阀体和管接端面完全贴合的状态，不符合实际安装情况。另外，黄铜材质的这类阀件，表面是锻压后的自然金属质感，没有额外的喷涂处理，建模渲染的时候要还原黄铜的亚光金属质感，不要做的太亮像抛光铜件，实际工程里用的黄铜阀件都是锻压后简单去毛刺，表面是偏暗的黄铜色泽，长期接触水之后会慢慢形成氧化层，颜色会稍微变深。
