微处理器引脚成型组合顺序动作印模结构

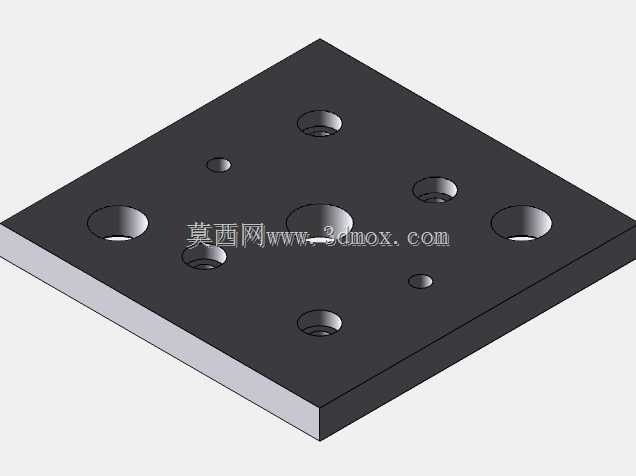

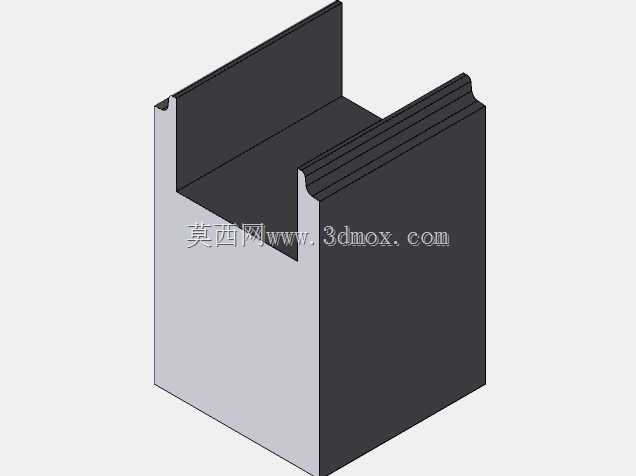

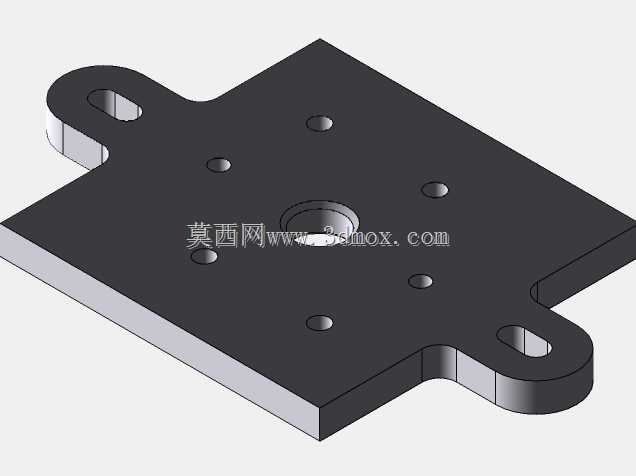

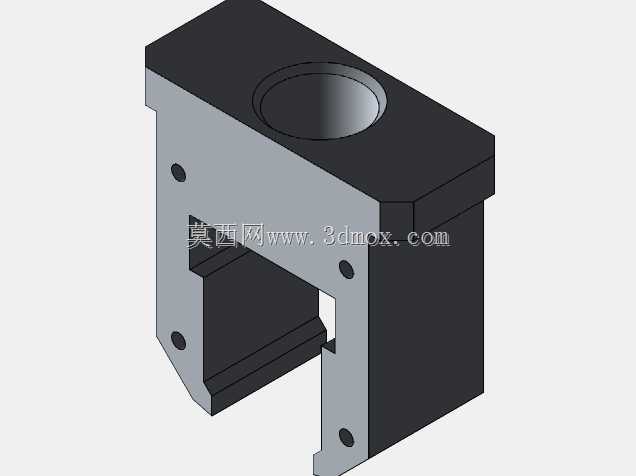

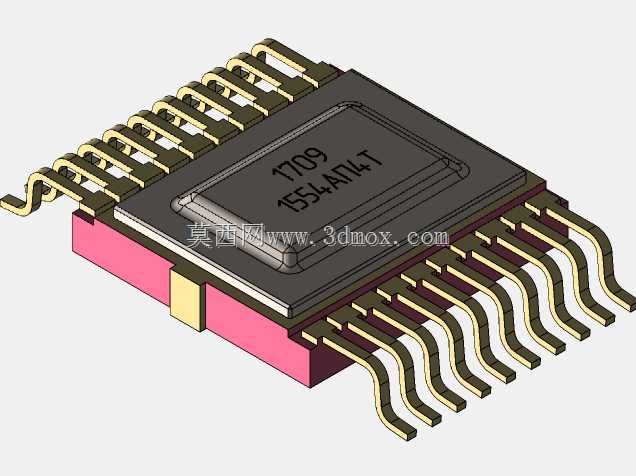

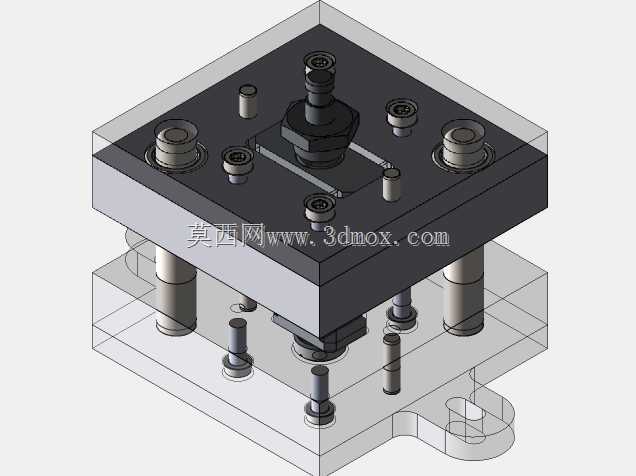

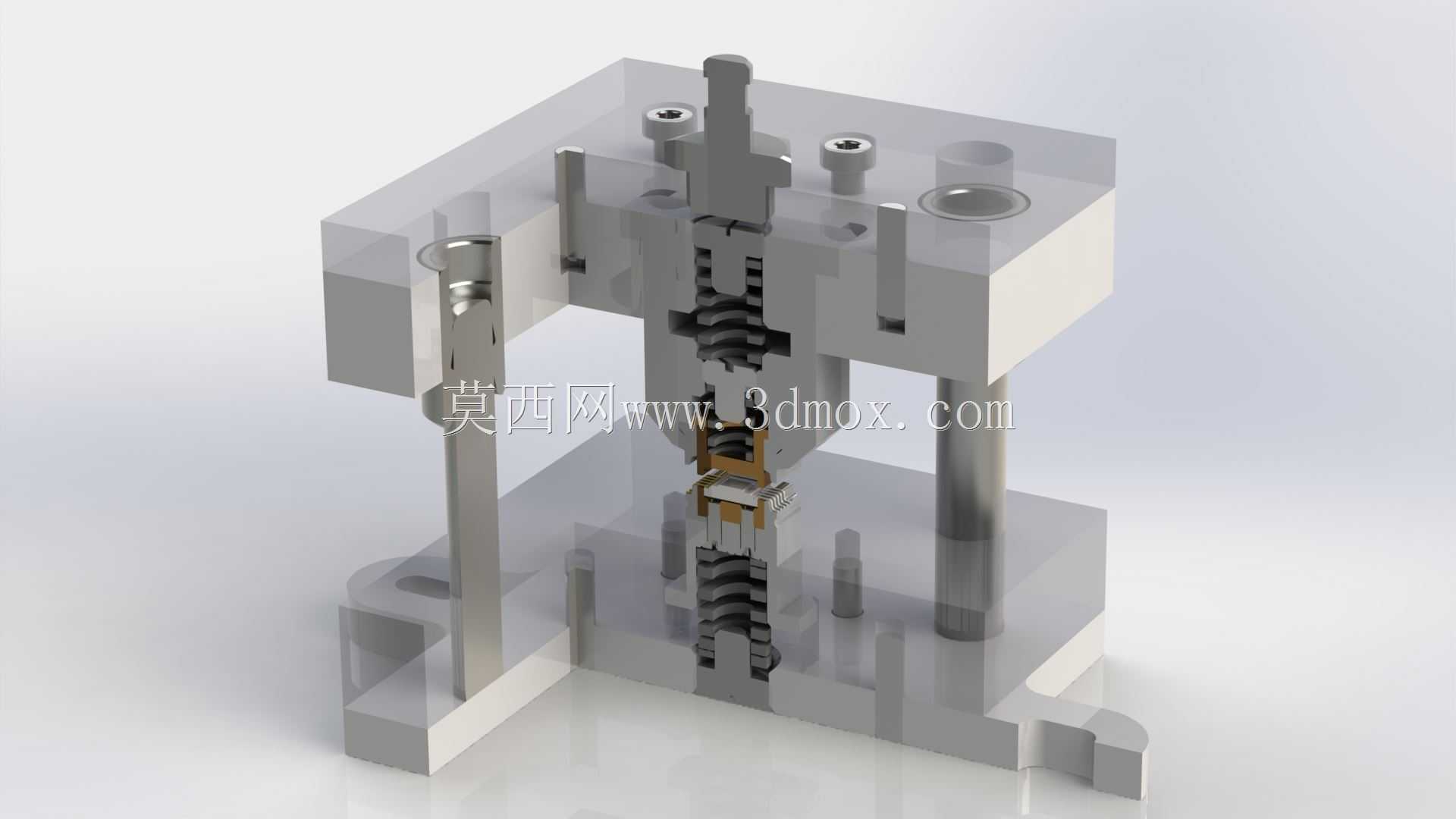

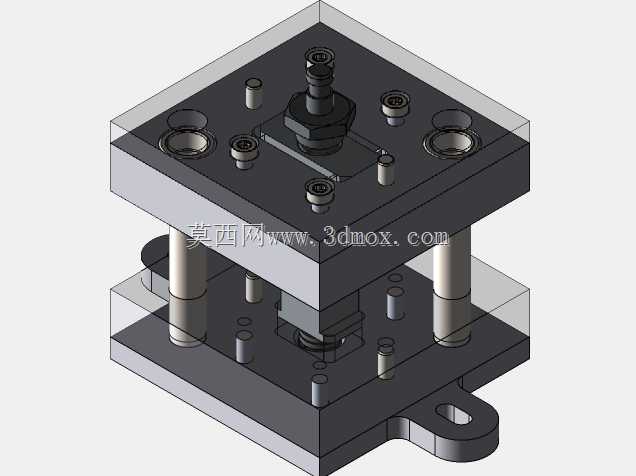

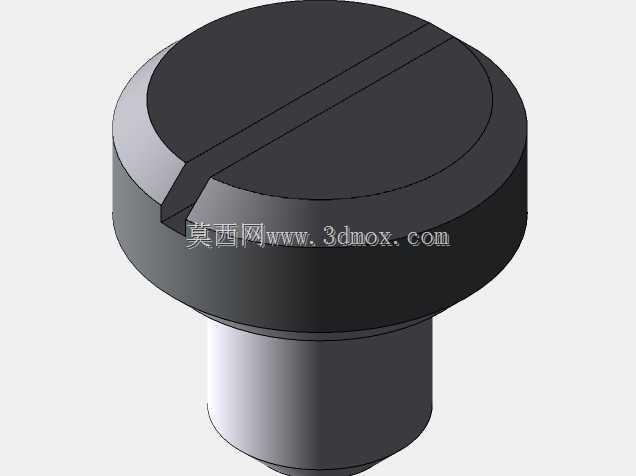

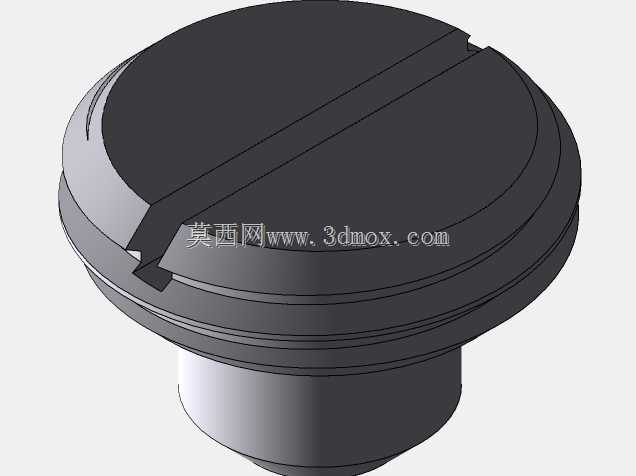

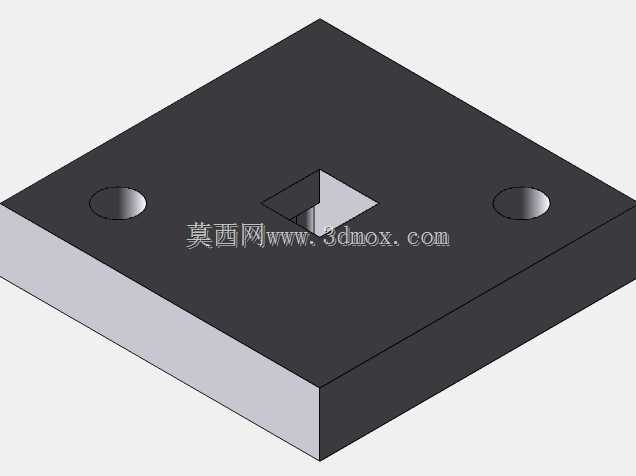

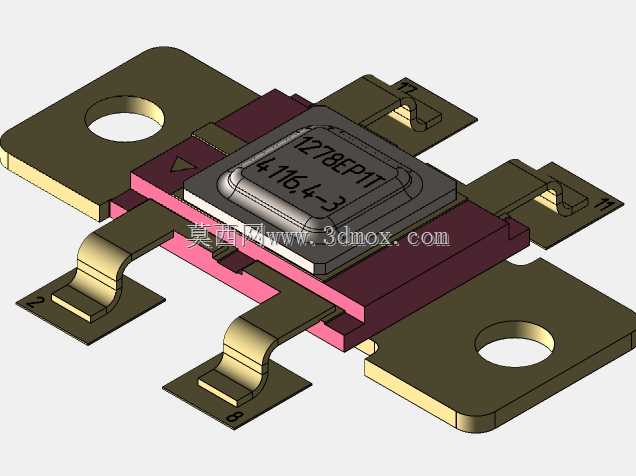

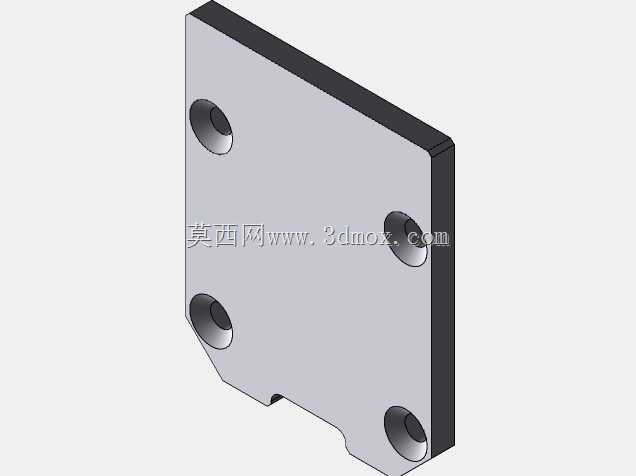

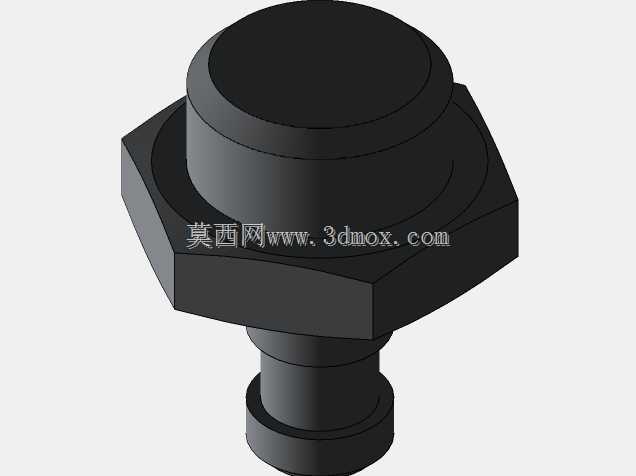

　　这套印模结构主要面向半导体后道封装环节的微处理器引脚成型工序，适配DIP、SOP等常规直插类封装芯片的引脚预成型作业，在芯片切筋成型工序之后、插件装配之前完成引脚的定距、折弯、校直、共面度校准作业，替代传统单工序分步冲压的作业模式，解决多工序周转带来的引脚变形、定位偏差问题。从结构布局来看，整套印模采用上下模架导向结构，四根独立导柱分别布置在模架四角，导柱与导套采用H7/h6小间隙配合，合模过程中先完成导向定位再触发成型动作，避免上下模对位偏差导致的引脚压伤、折弯尺寸超差问题。上模部分集成了多组顺序动作的成型镶块，初始合模阶段，弹性压料块先伸出接触芯片塑封本体，将芯片牢牢压紧在下模的定位型腔内，避免成型过程中芯片移位；

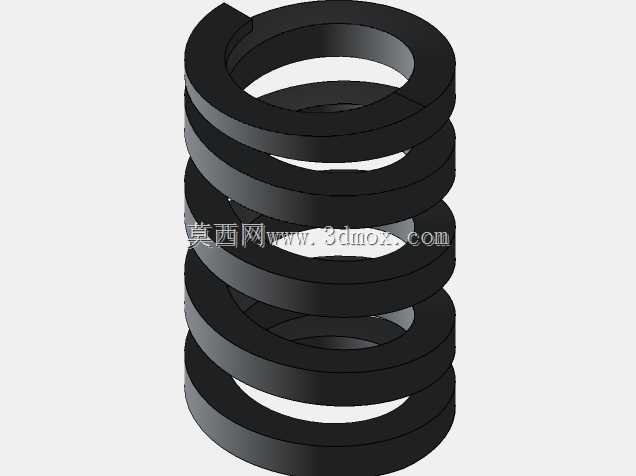

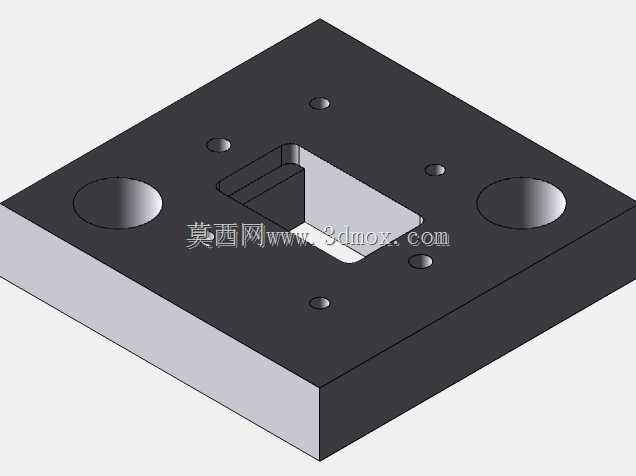

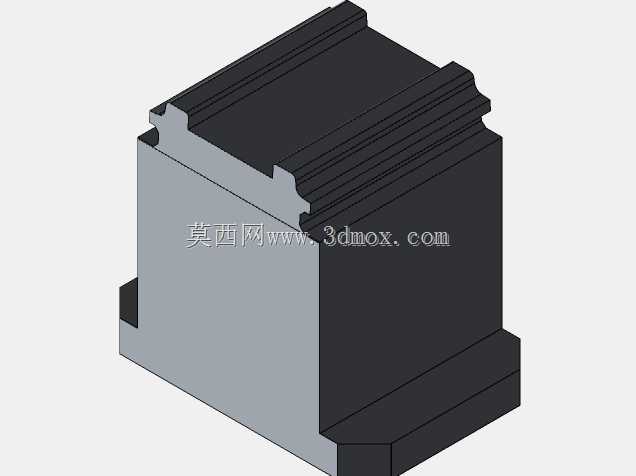

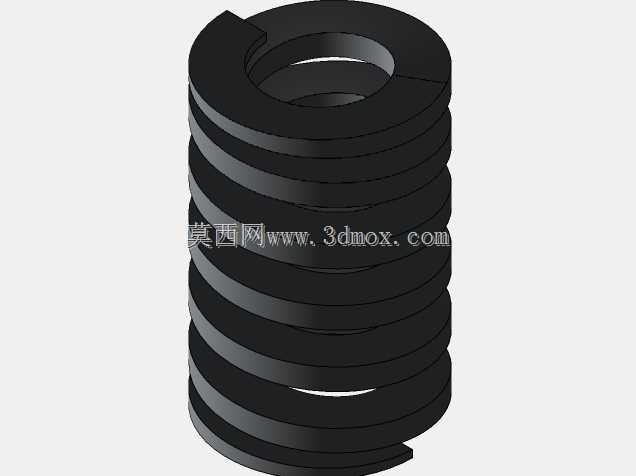

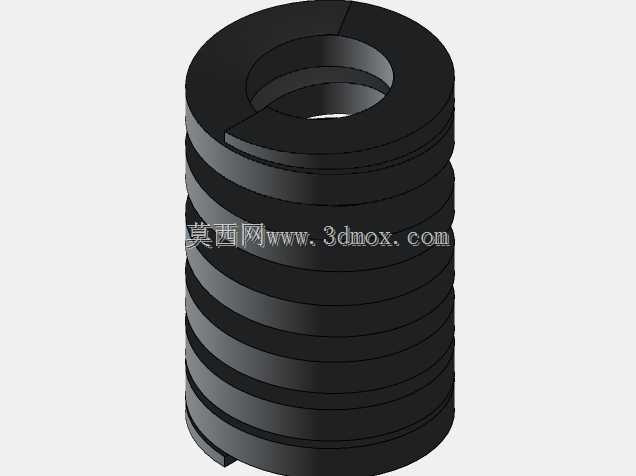

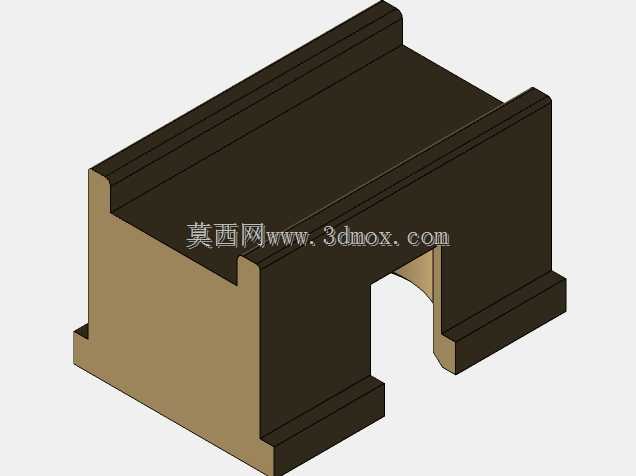

　　合模行程推进到中段时，预折弯镶块接触引脚根部，按照预设折弯角度完成引脚的初步弯折，此时压料块保持恒定压紧力，不会因为镶块动作出现塑封本体被带起的问题；合模到最终位置时，校直镶块与下模的成型槽配合，完成引脚的最终定形，同时对引脚的共面度进行校准，保证所有引脚的底部平面度控制在0.05mm以内，满足后续波峰焊插件的装配要求。下模部分设置了与芯片塑封外形完全匹配的定位型腔，型腔入口做了0.2mm的倒角导向，方便人工或者自动上料机构将芯片放入定位位置，型腔侧面设置了弹性顶料销，开模过程中自动将成型完成的芯片顶出模面，避免芯片卡在下模型腔内影响连续作业。整套印模的成型动作顺序完全依靠模架内置的弹簧与台阶限位结构实现，

　　不需要额外配置动力源或者传感检测元件，适配普通小型冲床的安装接口，模架的安装孔位按照160mm×120mm的标准冲床工作台接口设计，上下模的闭合高度控制在180mm，适配行程在40-60mm的普通小吨位冲床使用，不需要对现有设备进行改造即可直接安装投产。在实际生产场景中，这套印模可以兼容引脚间距2.54mm、1.27mm的常规直插芯片，更换不同的成型镶块即可适配不同封装尺寸、不同折弯要求的芯片引脚成型，镶块采用快拆结构设计，更换时只需要松开固定螺丝即可完成镶块替换，不需要重新调整整套模架的对位精度，换型时间可以控制在15分钟以内，适配多品种小批量的电子元器件加工场景。成型过程中，引脚的折弯半径通过镶块的成型圆角控制，

　　针对不同厚度的引脚可以更换对应圆角的镶块，避免折弯处出现应力集中导致的引脚断裂问题，校直阶段镶块对引脚表面的压痕深度控制在0.02mm以内，不会损伤引脚表面的镀锡层，保证后续焊接的可靠性。模架的所有成型受力部件都采用Cr12MoV模具钢制作，经过真空淬火处理后硬度达到HRC58-62，成型部位做了镜面抛光处理，减少引脚成型过程中的摩擦阻力，避免引脚表面出现刮花、镀层脱落的问题。导向部件采用自润滑导套，长期作业不需要频繁加注润滑油，减少油污对芯片表面的污染，适配电子元器件生产的洁净作业要求。整套结构没有复杂的传动部件，日常维护只需要定期清理成型槽内的金属碎屑、检查弹性部件的预紧力即可，维护难度低，适合电子加工厂的一线操作人员日常使用。在引脚共面度控制方面，下模的成型基准面经过平面磨床精加工，平面度控制在0.01mm以内，合模时校直镶块的基准面与下模基准面完全贴合，保证每一个引脚的成型高度一致，避免出现个别引脚虚焊的问题。针对不同的引脚伸出长度要求，可以通过调整上模镶块的限位台阶高度来实现，调整过程中不需要拆卸模架，只需要在模架顶部调整限位块的垫片厚度即可快速调整成型尺寸，适配不同PCB板厚的插件要求。
