带安装底座的工业导向滑轮结构设计

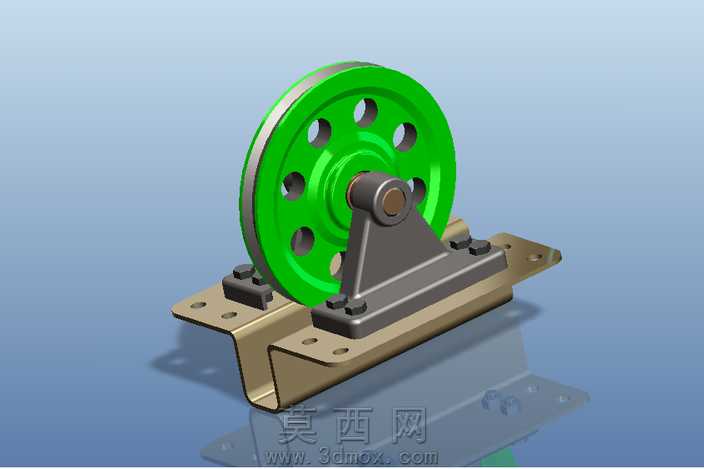

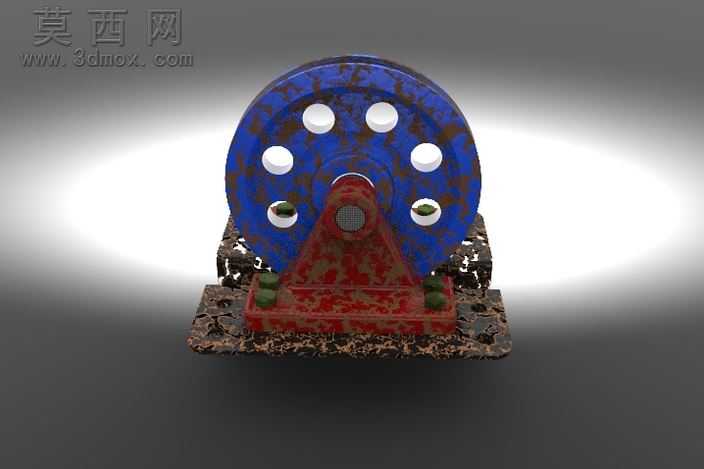

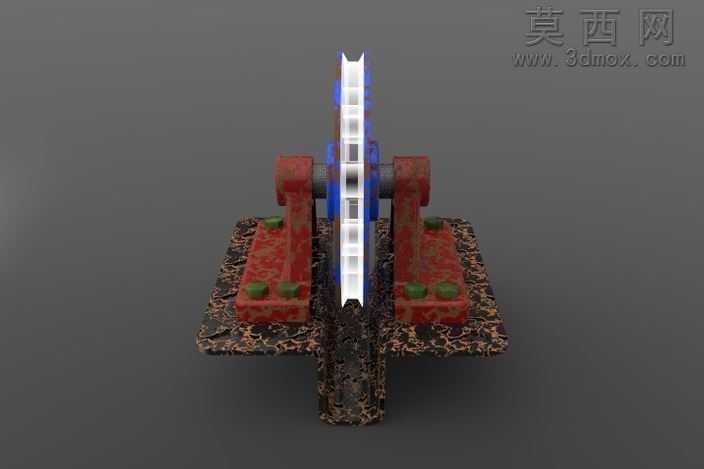

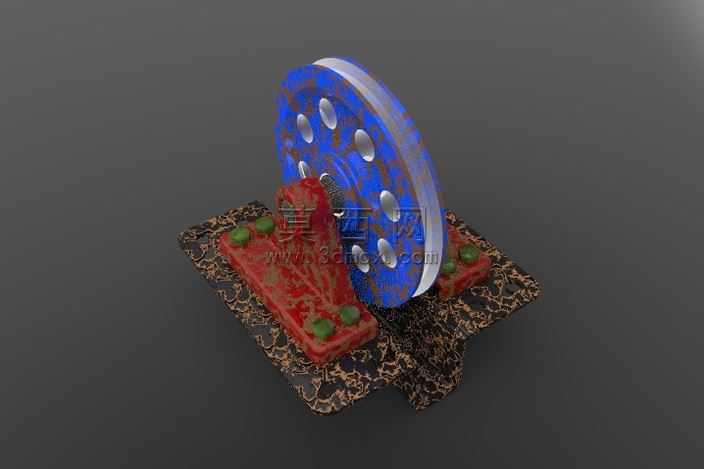

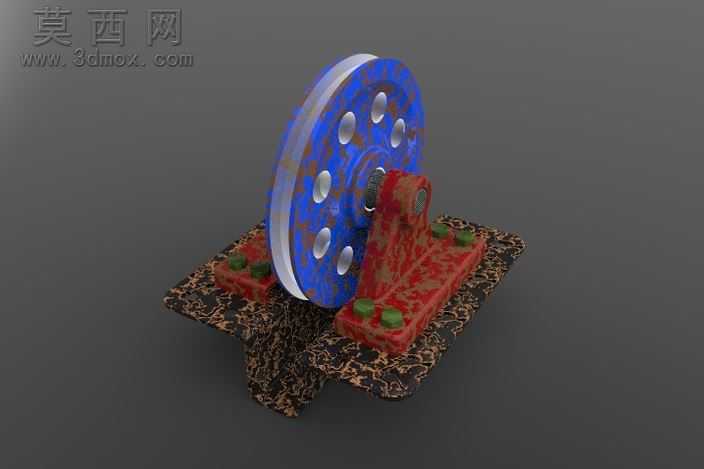

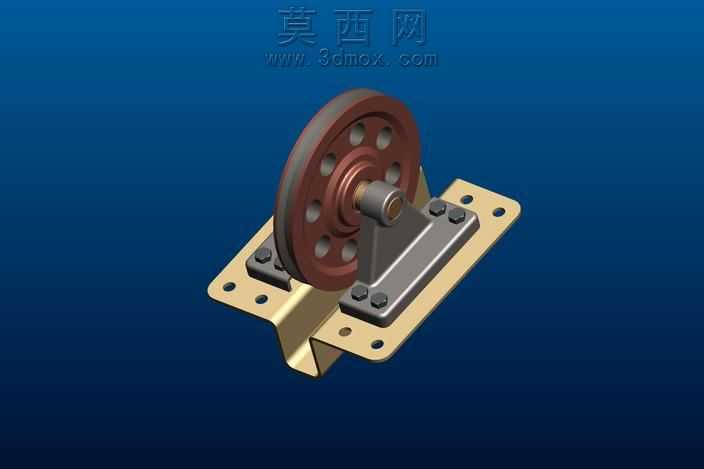

本作品为工业导向滑轮的三维建模设计成果，整体采用PTC Creo Elements完成全参数化建模流程，建模过程严格遵循机械设计的公差配合规范，对滑轮的轮体、轮轴、安装底座、固定压块等所有零部件进行独立参数化绘制，确保各部件的装配约束完全符合实际生产的装配逻辑，不存在干涉错位问题。建模阶段首先完成轮体的回转特征构建，轮缘位置设计有适配缆绳的圆弧导向槽，轮辐区域采用均匀分布的减重孔设计，在保证轮体结构强度的前提下有效降低整体自重，减少转动过程中的惯量损耗；轮轴部分采用阶梯轴结构设计，预留轴承安装位与轴向固定卡槽，确保轮体转动过程中的同轴度与稳定性。安装底座采用分体式压合固定结构，底座主体设置有防滑纹理的安装接触面，搭配四个对称分布的固定凸台与紧固点位，可实现滑轮整体在设备机架上的稳定安装，避免承重作业过程中出现偏移晃动。渲染阶段针对不同部件匹配差异化材质效果：轮体主体采用高强度合金结构钢材质，表面做淬硬处理的蓝紫色氧化层质感表现，还原工业五金件的表面处理工艺特征；安装底座采用铸铁基底搭配红棕色防锈漆涂层，边缘区域做使用磨损后的锈迹肌理表现，固定压块与紧固点位做发黑处理的哑光金属质感，整体渲染光影采用柔和的工作室布光方案，清晰呈现各部件的结构层次与材质差异，同时通过环境反射效果强化金属部件的质感表现。设计过程中充分考虑滑轮的实际作业场景，对轮槽的弧度、深度参数进行反复校核，确保适配常规规格的工业缆绳，避免作业过程中出现脱绳、卡绳问题；底座的安装孔位采用通用化尺寸设计，可适配多数工业设备的安装点位，具备较强的通用适配性，整体结构兼顾承重性能与转动灵活性，可直接用于起重设备、输送设备、导向传动机构的配套设计参考，也可作为机械原理教学的演示模型使用。
