福特车型专用滚花法兰面轮毂螺栓

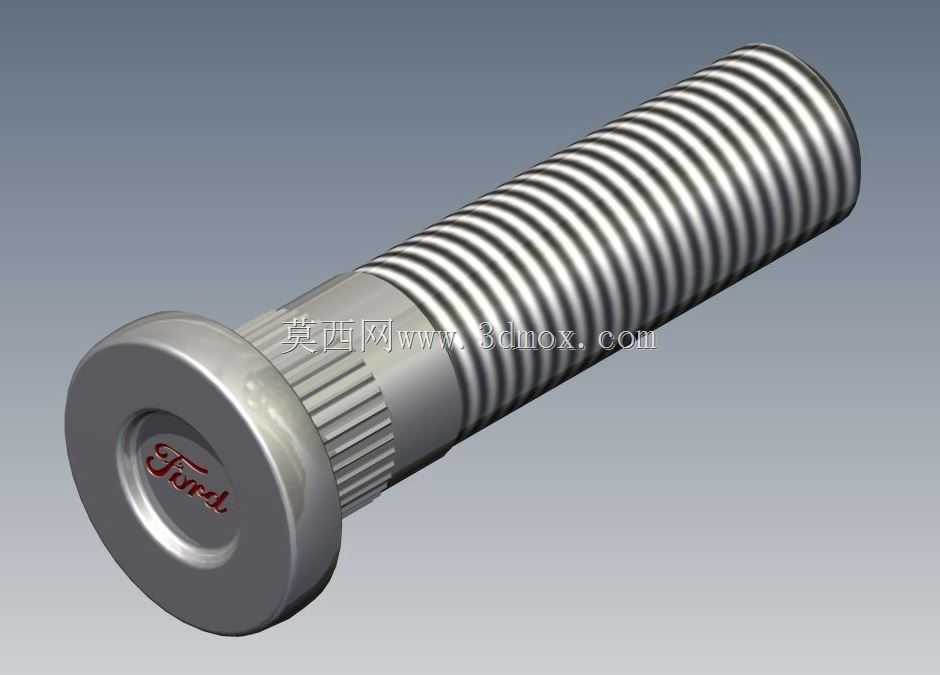

　　这款带福特标识的法兰面轮毂螺栓，是乘用车辆车轮与转向节、轮毂轴承单元连接的核心受力紧固件，日常行驶过程中需要承担整车载荷传递、车轮定位约束、制动力矩传导的多重作用，在底盘行驶系统中属于直接关系行车安全的关键零件。从结构设计来看，螺栓头部采用一体化法兰盘结构，相比普通六角头螺栓，法兰面更大的接触面积可以有效分散螺栓拧紧时对轮毂安装面的压应力，避免铝合金轮毂安装孔位在长期交变载荷下出现压溃变形，头部端面模压的品牌标识也能在装配环节快速区分零件适配车型，减少错装风险。杆部靠近法兰盘的位置设计了直纹滚花段，这个结构是轮毂螺栓特有的防转设计，当螺栓穿入轮毂的安装通孔时，滚花齿会与孔壁形成过盈配合，在拧紧螺母的过程中可以防止螺栓随螺母同步转动，

　　无需额外使用工具固定螺栓头部，大幅提升总装车间的装配效率，同时滚花段的过盈配合也能填补安装孔的加工公差间隙，避免车辆行驶过程中螺栓在孔内出现横向窜动，减少螺栓受到的剪切交变应力，延长零件疲劳寿命。杆部其余区段为连续的三角外螺纹，螺纹精度采用6g级通用公差，适配标准六角锁紧螺母，螺纹收尾处设计了合理的退刀结构，避免螺纹末端出现应力集中导致的断裂风险。从安装边界来看，这类轮毂螺栓属于压装式零件，装配时需要将滚花段垂直压入轮毂的对应安装孔，压装到位后法兰面与轮毂安装面完全贴合，螺栓伸出轮毂的螺纹段长度需要匹配车轮轮辐厚度、制动盘安装法兰厚度以及螺母的有效啮合长度，保证螺母拧紧后螺纹啮合圈数不低于6圈，满足额定力矩下的连接强度要求。

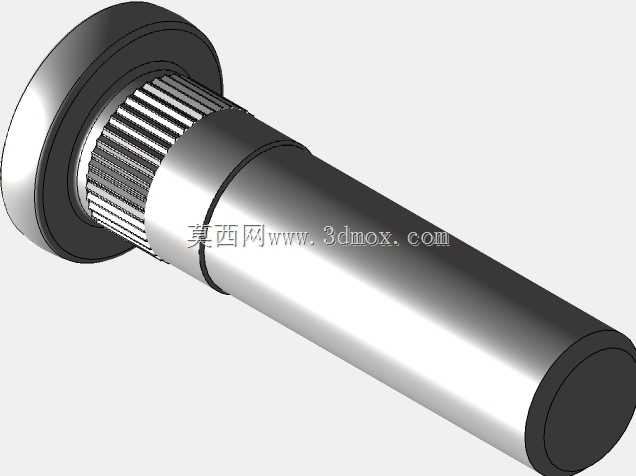

　　在实际选型应用中，这类螺栓的材质通常选用中碳合金钢经调质热处理，表面采用镀锌钝化或者达克罗处理，满足底盘部件的耐腐蚀要求，拧紧力矩需要严格匹配螺栓的强度等级，通常10.9级的M12规格轮毂螺栓拧紧力矩控制在110-130N·m区间，既保证足够的夹紧力，又避免力矩过大导致螺栓杆部塑性变形或者螺纹滑牙。在三维建模过程中，滚花段的齿形不需要完全还原每一个细小齿的细节，通常采用纹理贴图或者简化的环形阵列齿结构即可满足装配干涉检查的需求，法兰面与杆部的过渡圆角需要严格按照实际零件尺寸建模，因为这个位置是螺栓应力集中的高发区域，圆角尺寸的准确性直接影响后续有限元受力分析的结果精度，头部端面的标识可以采用包覆特征或者贴图处理，

　　不需要做实体切除特征，避免不必要的模型特征冗余。这类螺栓除了在整车厂总装线使用，在售后维修市场也有大量需求，更换轮毂螺栓时需要注意滚花段与轮毂安装孔的过盈量匹配，过盈量太小会导致螺栓松动，过盈量太大会导致压装时轮毂孔开裂，同时更换时需要检查法兰面与轮毂接触面是否有磕碰、毛刺，保证接触面贴合率超过90%才能正常拧紧。
