通讯设备用缓冲橡胶悬挂衬套结构

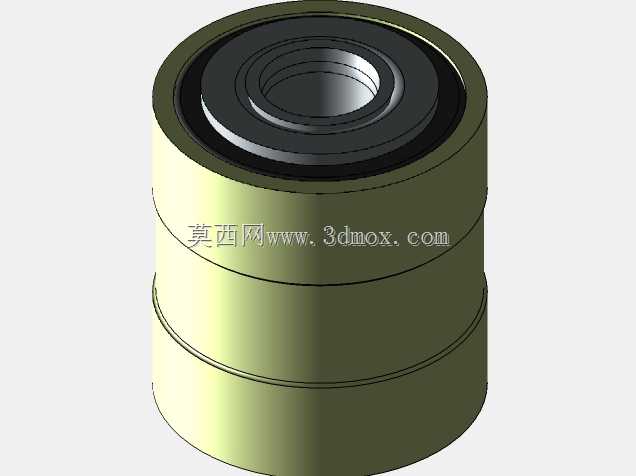

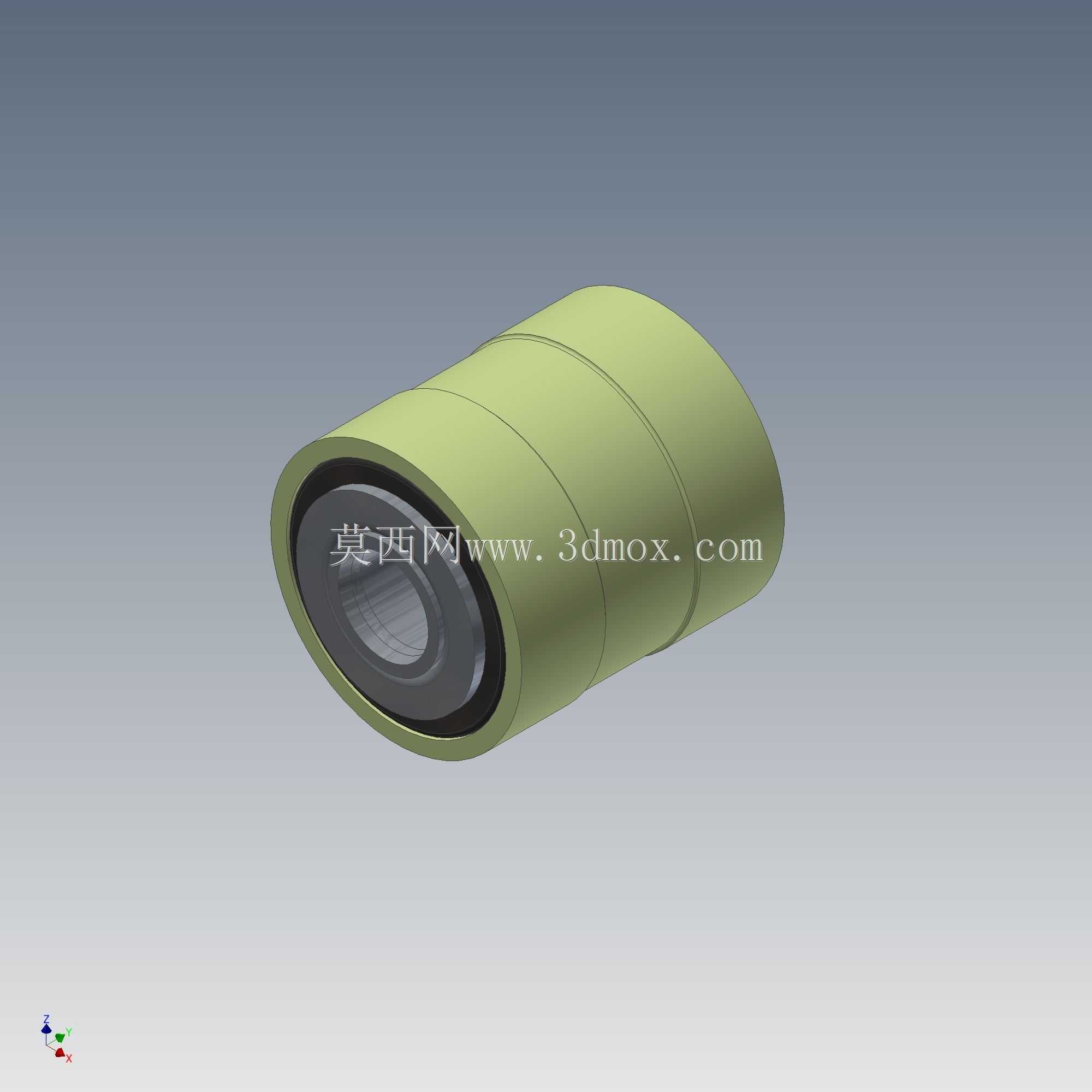

　　在户外通讯基站、车载通讯终端这类长期处于振动工况的设备场景里，这类橡胶悬挂件是连接内部功能模块与外部安装机架的核心隔振元件，日常运行中要持续过滤路面颠簸、风机转动、外部风压带来的多方向振动载荷，避免内部精密通讯板卡、射频接头因为长期受振出现松脱、信号漂移甚至硬件损坏的问题。从结构设计逻辑来看，这个零件采用内外金属骨架加中间橡胶硫化结合的复合结构，外层的金属套筒承担安装定位的基准作用，内孔的金属衬套用来穿装固定螺栓，中间的橡胶层是核心功能区，通过橡胶本身的高阻尼特性，把传递过来的高频振动能量转化为热能耗散掉，同时还能补偿安装过程中产生的少量同轴度误差，降低装配对位的精度要求。做结构设计的时候，要先明确安装边界的尺寸约束：

　　外层套筒的外径要和安装座的预留孔位做过渡配合，压装后不能出现松旷转动的问题，内孔的直径要匹配常用的固定螺栓规格，保证螺栓穿装后有足够的压紧接触面，不会因为长期受载出现衬套压溃的情况；橡胶层的厚度要结合实际承载的模块重量做匹配，厚度过大会导致整体支撑刚度不足，设备启停或者受冲击时出现过大的位移量，厚度太小又会导致隔振效率不足，振动衰减量达不到设计要求。实际选型应用的时候，要注意这个零件的载荷方向特性，这类圆柱型橡胶悬挂件对径向振动的衰减效果最好，轴向的承载刚度相对更高，安装时要把主要的振动激励方向对准零件的径向，才能最大化发挥隔振效果；同时橡胶材质的选型要匹配使用环境，户外使用的场景要选用耐候性的橡胶配方，避免长期紫外线照射、

　　高低温循环导致橡胶开裂老化，车载场景还要兼顾耐油耐腐的特性，防止接触到机油、燃油之后橡胶出现溶胀失效。在三维建模过程中，要重点处理金属骨架与橡胶结合面的结构细节，内外金属套筒的结合面要设计成带浅滚花或者凹槽的结构，保证硫化之后橡胶和金属骨架之间有足够的结合强度，不会在长期交变载荷下出现橡胶与金属脱粘的问题；同时要给橡胶层预留合理的变形空间，当承受额定径向载荷时，橡胶的变形量不能触碰到周边的安装结构，避免出现刚性碰撞失去缓冲作用。这类零件虽然结构看起来简单，但是参数匹配的精度直接影响整套通讯设备的运行可靠性，设计时要结合实际工况的振动频谱做刚度匹配，不能直接照搬通用衬套的参数，比如靠近车载发电机位置的悬挂件，

　　要针对发电机的转动频率调整橡胶的阻尼系数，针对性过滤该频段的振动，而基站顶部的安装悬挂件，还要额外考虑风载带来的低频摆动，适当提高轴向的刚度，避免设备出现过大的晃动量。安装环节要注意压装的受力方式，压装时要对外层金属套筒的端面均匀施力，不能直接压在橡胶层或者内套筒上，防止压装过程中零件内部出现脱粘、衬套偏斜的问题，固定螺栓的拧紧力矩要控制在合理范围，力矩过大可能会导致内套筒过度压缩橡胶，让橡胶提前出现疲劳裂纹，力矩太小则会导致安装松动，振动过程中出现相对窜动。
