手持云台轴臂连接稳定杆组件结构设计

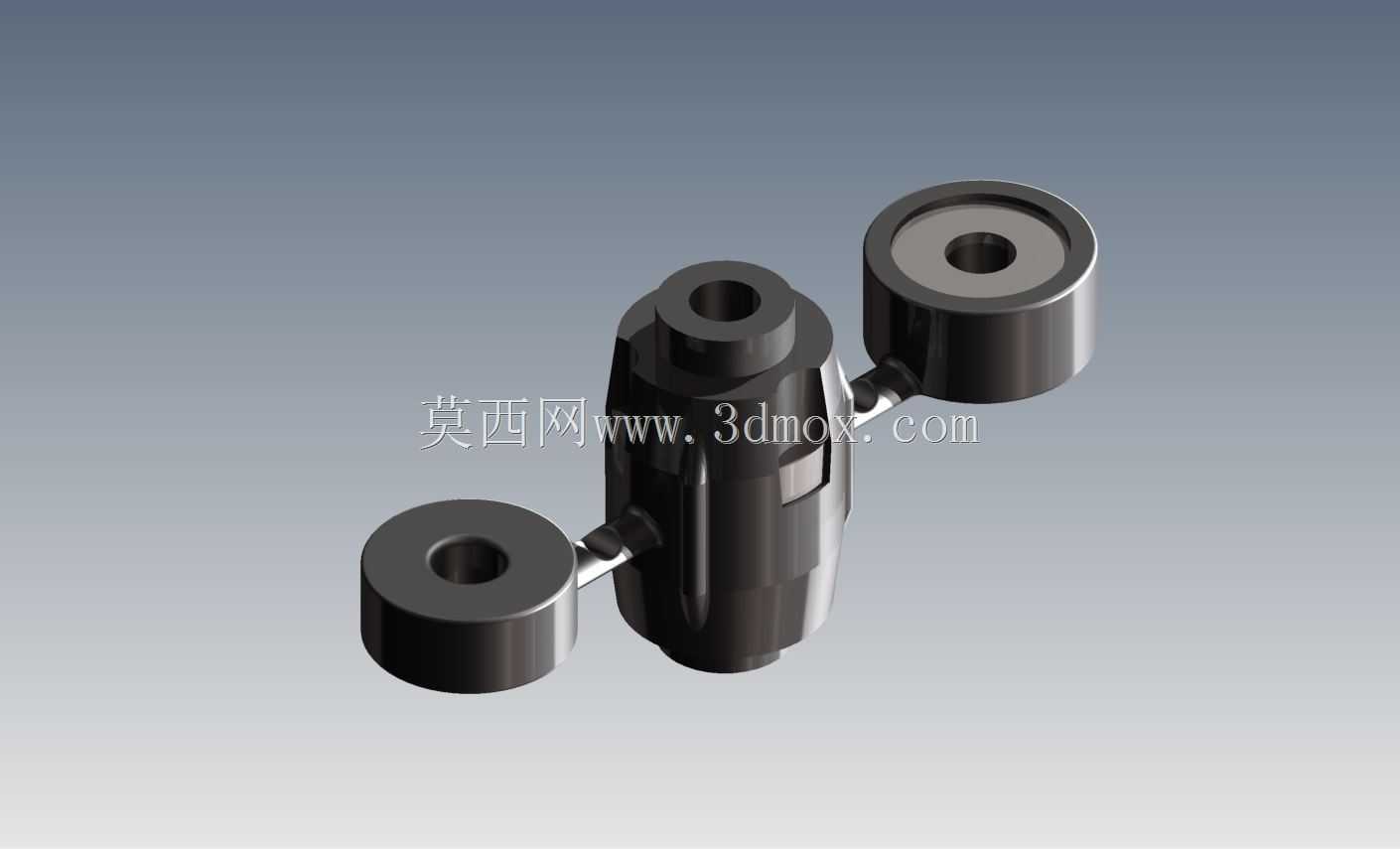

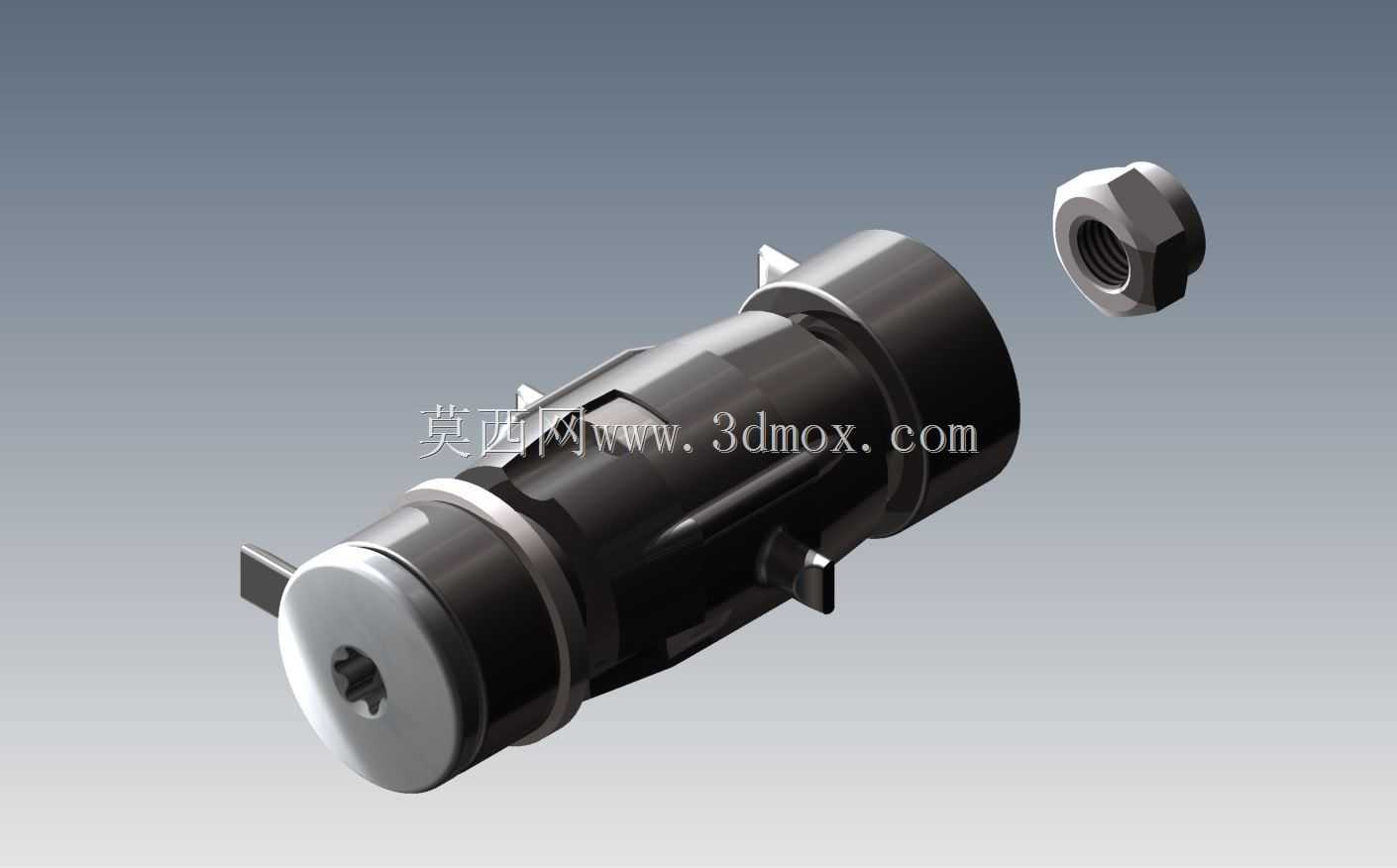

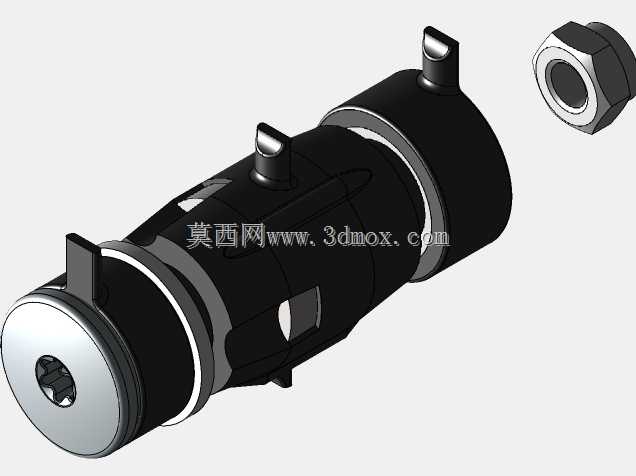

　　该稳定杆组件主要应用于手持影像稳定设备的轴臂连接部位，是保障云台运行过程中镜头防抖精度、抵消手持操作抖动的核心传力结构，日常使用中承担着连接相邻轴段、传递减震阻尼、约束径向窜动的核心作用，在消费级手持云台、运动相机稳定器、手机防抖支架这类便携影像设备中属于必不可少的受力连接件。从结构拆解来看，整套组件沿中心长杆轴线依次排布，最外侧为带盘头的中心穿杆，杆身加工有连续外螺纹，用于和末端锁紧螺母配合实现整套组件的轴向预紧，穿杆的盘头端面做了沉台倒角处理，安装时可完全嵌入相邻轴臂的定位沉孔内，避免装配后出现端面凸起干涉轴臂转动的问题。沿穿杆向锁紧端依次排布有两组橡胶减震轮、金属定位垫片、中间阻尼套筒，

　　其中橡胶减震轮采用邵氏硬度45度的丁腈橡胶材质，外圈包裹有硬质塑料定位环，内孔与穿杆之间保留0.1mm的间隙配合量，既可以保证减震轮在受到径向冲击力时产生可控的形变吸收震动能量，又不会因为间隙过大导致组件出现旷量，影响云台的防抖响应速度。中间的阻尼套筒为整套组件的核心受力段，外壳采用玻纤增强尼龙材质注塑成型，表面预留有两个对称的定位卡块，装配时可直接卡入轴臂的定位卡槽内，无需额外打胶即可限制套筒的周向转动，套筒内部嵌有铜质衬套，穿杆穿过衬套时可保证转动过程中的耐磨性能，长期往复转动也不会出现衬套磨损导致的间隙变大问题。末端的锁紧螺母为尼龙防松螺母，螺母内嵌有尼龙锁紧圈，

　　拧紧后可依靠尼龙圈的抱紧力避免设备使用过程中因为震动出现螺母松脱的问题，螺母的对边尺寸做了小型化处理，适配云台内部紧凑的安装空间，使用常规小号十字螺丝刀即可完成锁紧操作，不需要专用工装，方便后期的维护拆解。设计过程中重点考量了手持设备的轻量化需求，整套组件除了中心穿杆、锁紧螺母、定位垫片采用金属材质外，其余结构件均采用低密度的工程塑料与橡胶材质，整体重量控制在合理区间，不会额外增加手持设备的头部重量导致长时间握持出现疲劳感。安装边界方面，整套组件装配完成后的总轴向长度适配常规6寸级别手持云台的轴臂间距，中心穿杆的直径为4mm，可适配市面上绝大多数同规格稳定器的轴臂安装孔位，橡胶减震轮的外径为12mm，安装时需要在轴臂上预留直径12.

　　5mm的避让孔，孔深不小于8mm即可完全容纳减震轮结构，不会出现装配后减震轮被挤压过度导致减震性能失效的问题。实际使用场景中，当使用者手持设备走动、跑动拍摄时，手臂产生的高频震动会首先传递到轴臂位置，此时组件上的两组橡胶减震轮会首先产生形变吸收大部分高频震动，剩余的低频偏移量则会通过阻尼套筒的微量转动进行抵消，最终传递到镜头端的震动量会被削减90%以上，保证拍摄画面的平稳流畅。结构设计时还特意做了防呆处理，中心穿杆的盘头端做了不对称的切边设计，装配时只有切边对准轴臂上对应的卡槽才能完全装入，可有效避免生产装配过程中出现装反、错装的问题，提升装配效率。各零件之间的配合公差经过反复调校，金属件之间的配合采用H7/g6的间隙配合，橡胶件与金属件之间的配合采用过盈0.05mm的装配公差，既保证装配后不会出现松脱，又不会因为过盈量过大导致装配难度提升。整套结构没有采用复杂的异形曲面，所有注塑件均可以采用常规的两板模进行注塑生产，金属件采用常规的车削加工即可成型，不需要特殊的加工工艺，量产时的制造成本可控，适合大规模的消费级电子设备生产装配需求。
