DN25法兰式管道空气流量计结构设计

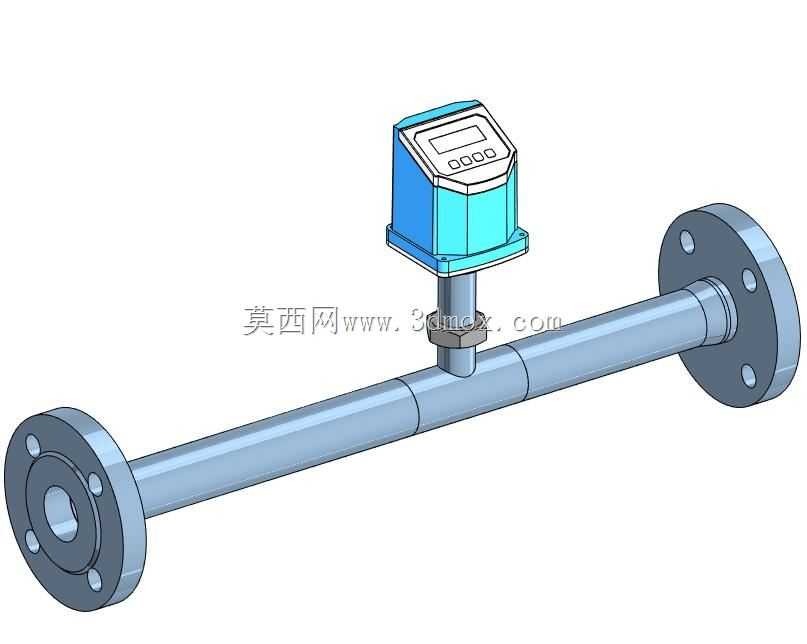

　　这款DN25规格的管道式空气流量计，主要面向小口径压缩空气管网、洁净气体输送管路的流量监测场景，常见于车间气动动力源支路、实验室气路系统、小型工业供气支线的流量计量环节，可实时获取管内空气的瞬时流量、累计流量数据，为能耗统计、工艺配气、泄漏排查提供直接的测量依据。从结构设计来看，整机采用管段一体式布局，测量管段两端采用标准PN16等级DN25法兰连接结构，法兰端面的螺栓孔位、密封面尺寸完全匹配同规格常规工业管道法兰，安装时无需额外定制转接件，直接串接在管路中间即可，安装过程中需保证测量管段前后留有足够的直管段长度，前端直管段长度不小于5倍管道通径，后端不小于3倍通径，避免管路弯头、变径带来的流场紊乱影响测量精度。

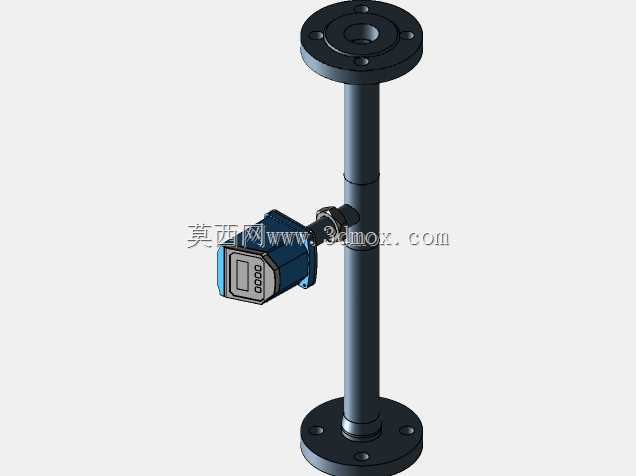

　　测量管段主体采用等径直管结构，内壁做光滑过渡处理，没有突出的阻流部件，压损控制在极低水平，不会对管内气体输送造成明显的阻力影响，适配常规0-1MPa压力等级的空气输送工况。上方的变送显示单元通过金属立柱与测量管段垂直连接，立柱内部走信号传输线路，同时承担结构支撑作用，变送外壳采用防护型结构设计，正面嵌入数显屏与操作按键，现场人员可直接在屏上读取流量数据，也可通过按键完成参数设置、零点校准等操作，外壳的棱角做了圆弧过渡处理，既提升了结构强度，也避免安装维护过程中尖锐边角造成磕碰损伤。设计过程中优先考虑了现场安装的兼容性，整体安装长度控制在同规格阀门的常规长度范围内，不会因为加装流量计造成管路改造量过大，变送单元的安装高度经过测算，

　　在管道贴墙安装、并排布管的场景下，屏幕依然处于便于人员观察的角度，不会被相邻管道或支架遮挡。测量探头部分从管段顶部垂直插入管内中心位置，探头与管段的连接部位采用密封焊接结构，杜绝气体泄漏风险，探头的迎流面做了流线型处理，减少气流冲刷带来的扰动，同时降低长期使用过程中粉尘附着对测量精度的影响。在结构细节上，法兰与测量管段的焊接处做了坡口处理，保证焊接强度，焊后做内孔修磨，避免焊缝处出现台阶造成流场突变；变送单元与立柱的连接部位设置了密封胶圈，可阻挡日常车间环境中的粉尘、水汽进入壳体内部，适配多数工业现场的安装环境。这类小口径空气流量计的设计核心是在保证测量精度的前提下，尽可能降低安装门槛与使用维护成本，

　　一体式结构省去了现场分体安装探头、布置信号线缆的工序，法兰连接的形式也便于后期设备校准、拆卸更换，不需要对整段管路进行切割改动。从建模细节来看，各部件的装配关系完全还原实际生产装配逻辑，法兰的螺栓孔位置、密封槽尺寸、管段的壁厚、变送外壳的安装卡扣结构都按照实际加工要求做了还原，可直接用于结构校核、安装模拟、管路布局设计参考，帮助设计人员在管路设计阶段提前确认安装空间，避免后期施工出现干涉问题。
