卧式5000升储奶罐体结构设计

　　在乳品加工、生鲜乳收储的一线场景里，卧式储奶罐是衔接牧场挤奶作业与工厂预处理工序的核心中转储存设备，这款5000升容量的卧式储奶罐，针对中小规模牧场、社区乳品加工点的日常收储需求设计，整体采用卧式圆柱筒体结构，相比立式同容量罐体，具备更低的安装重心，对场地地面承重要求更友好，同时卧式布局也更适配常规厂房的层高限制，无需额外加高厂房空间就能完成布置安装。

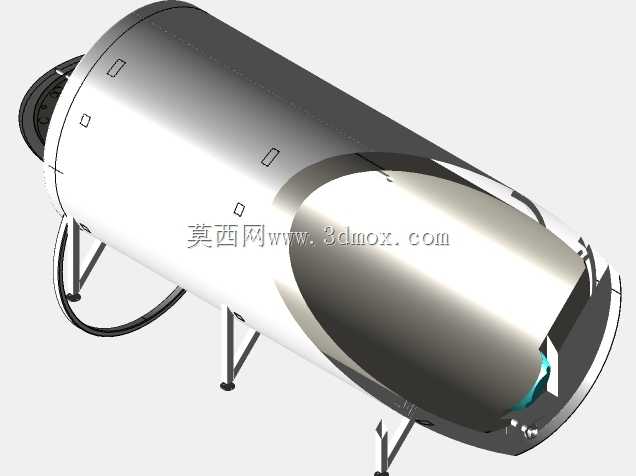

　　从实际使用场景出发，生鲜乳挤出后需要在低温环境下暂存，避免微生物快速繁殖，这款罐体的筒体采用等壁厚圆弧过渡设计，两端采用标准椭圆封头结构，封头与筒体的焊接位置做了内圆弧打磨处理，不存在卫生死角，完全符合食品接触设备的清洁要求，日常CIP清洗时，清洗液可以顺着筒体内壁完全流尽，不会残留积液形成卫生隐患。筒体侧面开设的方形检修口，位置正对罐内搅拌组件的安装位，日常维护时不需要拆开整个封头，就能完成搅拌桨的检修、密封件更换作业，大幅降低后期运维的工作量。

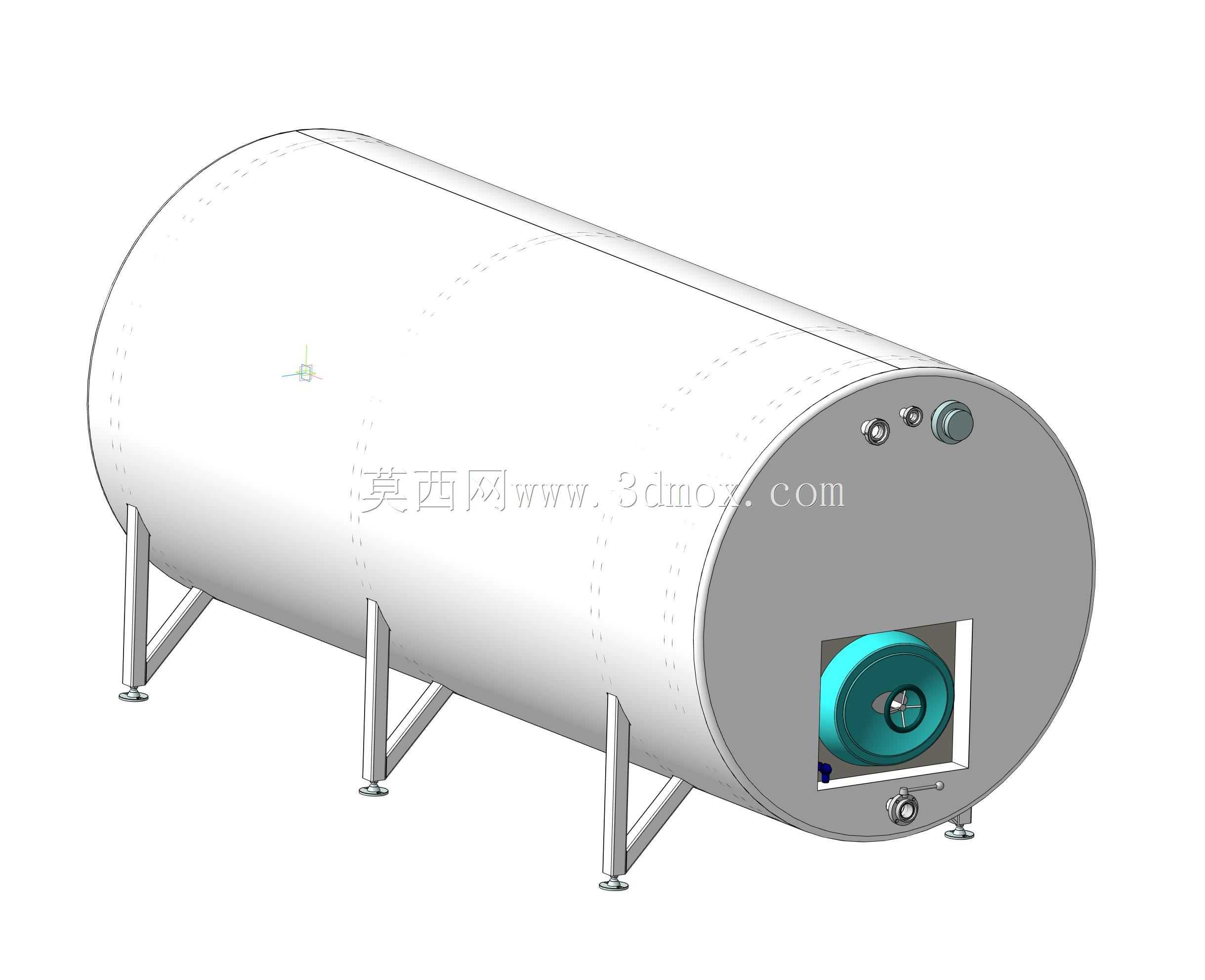

　　罐体的支撑结构采用三组对称布置的支腿组件，支腿与筒体的连接位置做了加强垫板焊接，避免筒体局部应力集中，支腿底部设置可调式地脚结构，安装时可以根据地面的实际平整度调整支腿高度，保证罐体整体处于水平状态，避免罐内液体出现单侧液位差，影响液位检测精度与出料的顺畅度。支腿的间距经过受力核算，满载状态下5000升生鲜乳的总重量接近5.2吨，三组支腿的受力分布均匀，单支腿的承重载荷留有足够安全余量，即使在地面存在轻微沉降的情况下，也不会出现支腿变形、筒体倾斜的问题。

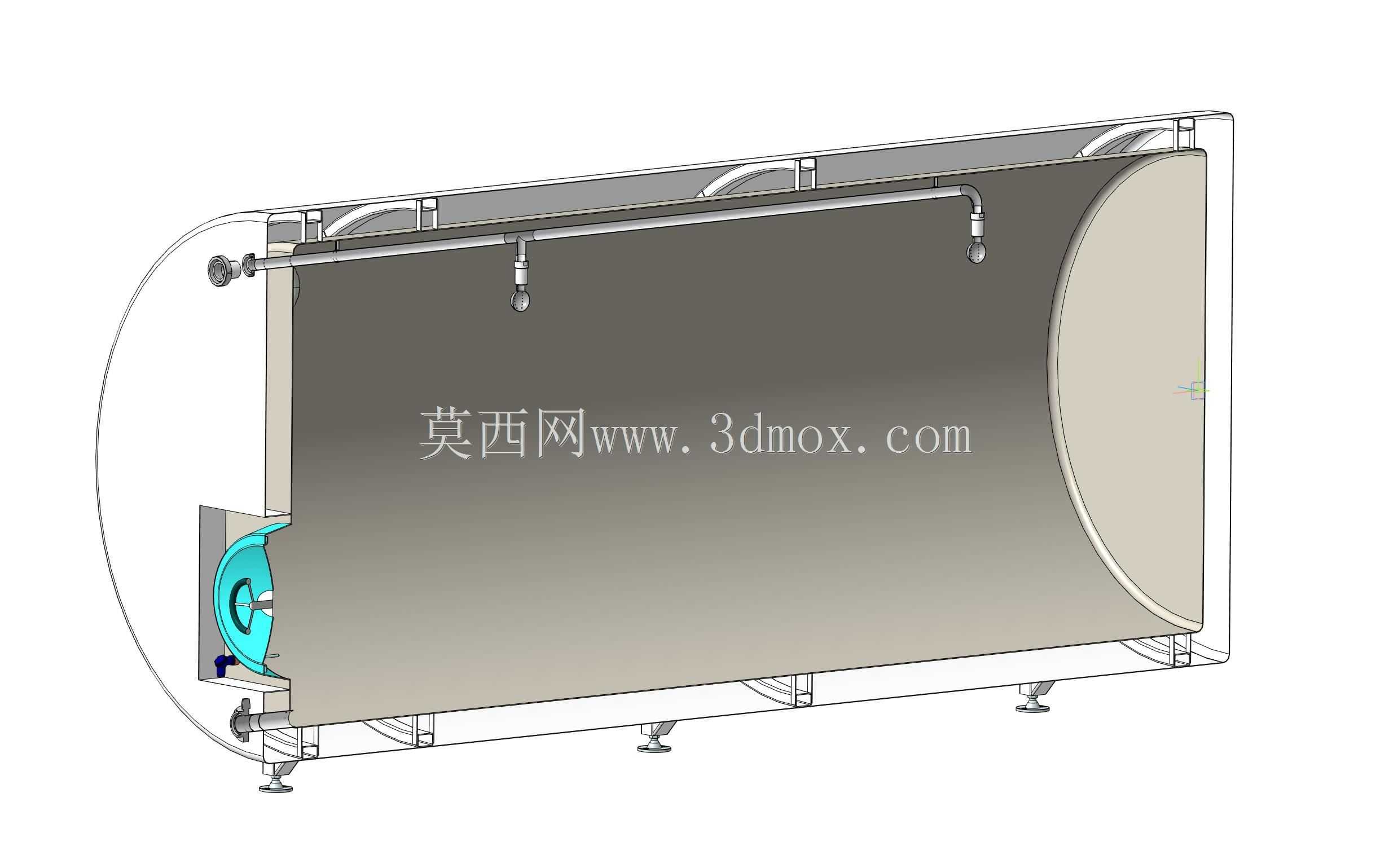

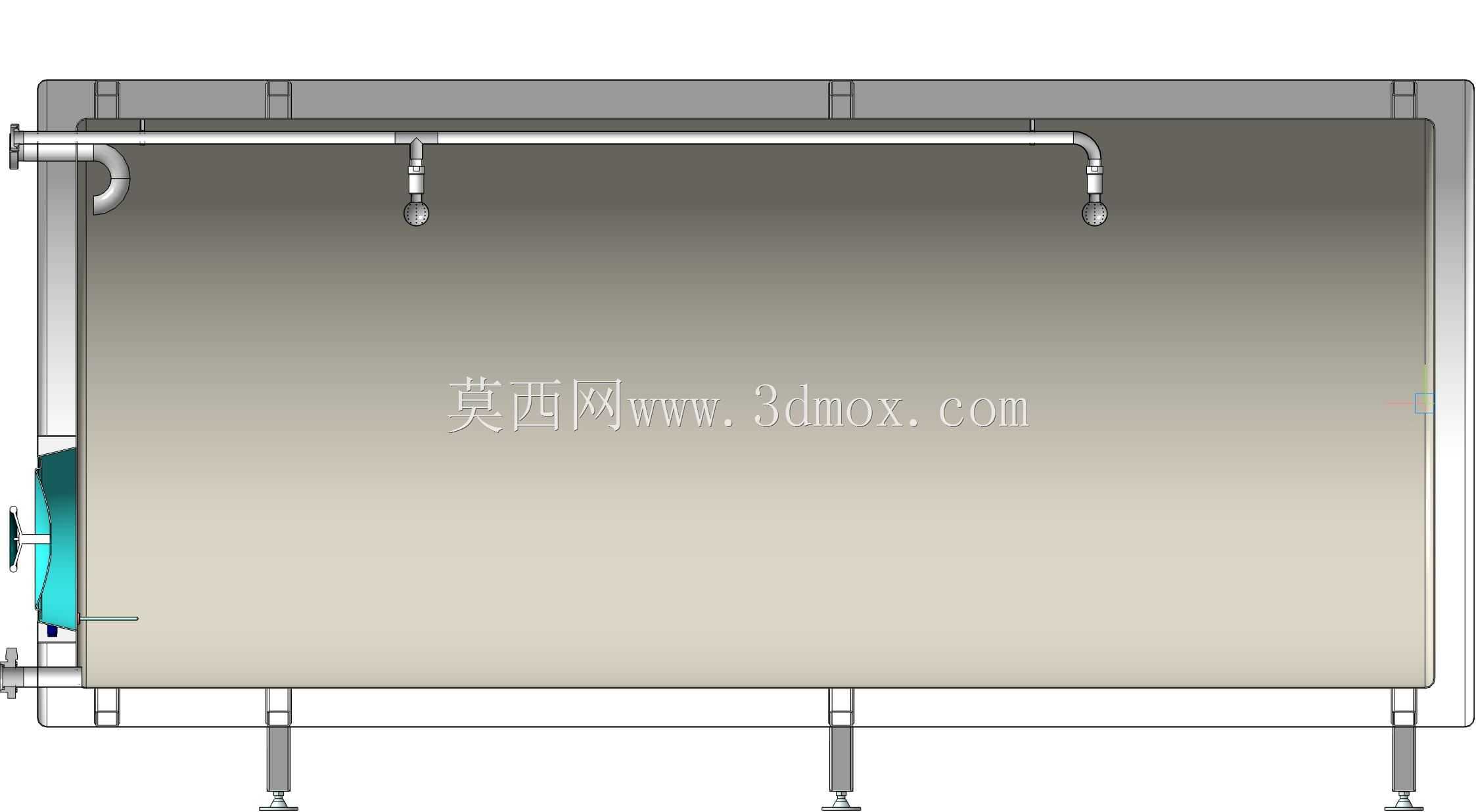

　　罐体顶部设置的多个接口，分别对应进料、呼吸阀、温度检测、清洗球安装的功能，每个接口的法兰尺寸都匹配乳品行业的通用快装标准，不需要额外定制转接头就能和牧场的挤奶管路、CIP清洗管路直接对接。罐体端部下方设置的出料口，位置低于筒体最低液位线，排料时可以完全排空罐内的存奶，不会出现残留积液；端部集成的搅拌组件采用侧装式结构，搅拌桨的弧度贴合罐体内壁弧度，运转时可以带动罐内奶液缓慢循环，避免乳脂上浮分层，同时搅拌转速控制在较低区间，不会因为过度搅拌造成奶液起泡、脂肪球破裂的问题，最大程度保留生鲜乳的原始品质。

　　设计过程中，首先根据5000升的额定容积反推筒体的直径与长度参数，在保证总容积满足要求的前提下，尽量控制筒体的总长度，减少设备安装时的占地长度，适配更多中小型场地的安装边界；筒体壁厚的选择结合食品级不锈钢的材料特性，同时考虑满载时的环向应力、运输过程中的颠簸载荷，预留足够的腐蚀余量，即使长期接触清洗用的酸碱洗剂，也能保证足够的使用寿命。所有与物料接触的部位都做了镜面抛光处理，外壁则做了亚光拉丝处理，既方便日常外壁的清洁擦拭，也避免镜面外壁在车间光照下产生眩光，影响操作人员的日常作业。

　　在安装边界的考量上，这款罐体的检修口预留了足够的操作空间，罐体安装时距离墙面的距离只需要留出检修门开启的空间即可，不需要预留整侧的封头拆卸空间，相比传统端盖拆卸的储奶罐，能节省近30%的安装占地。罐体的所有外接接口都集中在顶部与出料端，管路布置可以集中在单侧，减少管路的弯折长度，降低输送过程中的奶液残留与管路阻力。针对北方冬季低温环境，筒体外层预留了保温层安装间隙，后期可以直接在筒体外部包覆聚氨酯保温层与外包不锈钢板，不需要额外改动罐体本身的结构，就能实现低温环境下的储奶保温，减少奶液升温的速度，降低制冷系统的能耗。

　　从结构可靠性角度，这款罐体的焊接位置都做了探伤处理的结构预留，生产时可以对筒体纵缝、环缝做射线探伤，保证焊接质量，避免长期使用后出现焊缝渗漏的问题；支腿与筒体连接的加强垫板尺寸经过反复校核，避免满载时垫板边缘的筒体出现局部凹陷，影响罐体的整体圆度。搅拌组件的密封采用食品级双端面机械密封，密封件的更换不需要进入罐内作业，在罐体外部就能完成密封件的拆装更换，大幅降低维护时的卫生风险，也减少维护停机的时间。
