制砖用粘土造粒挤出成型设备结构

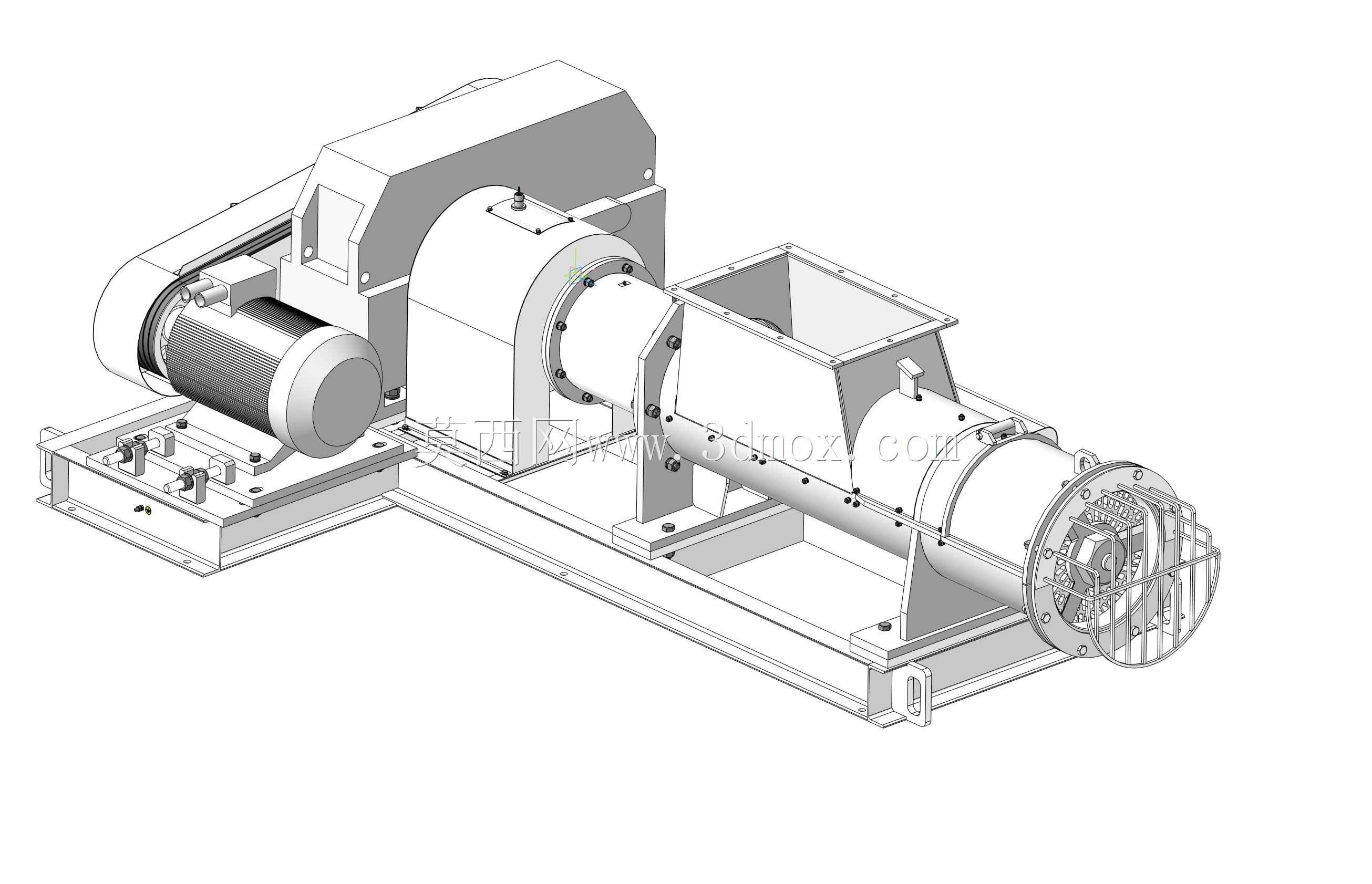

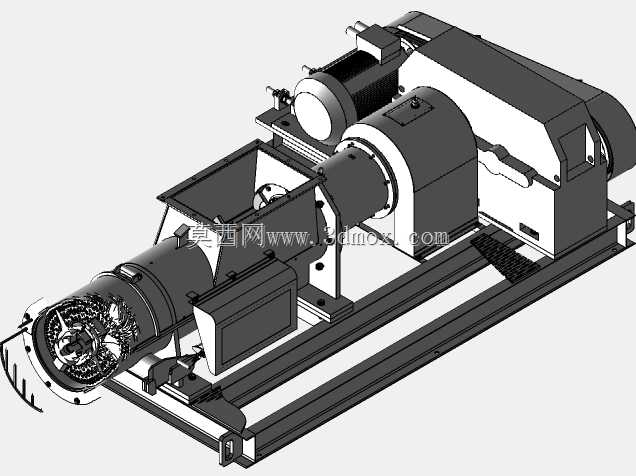

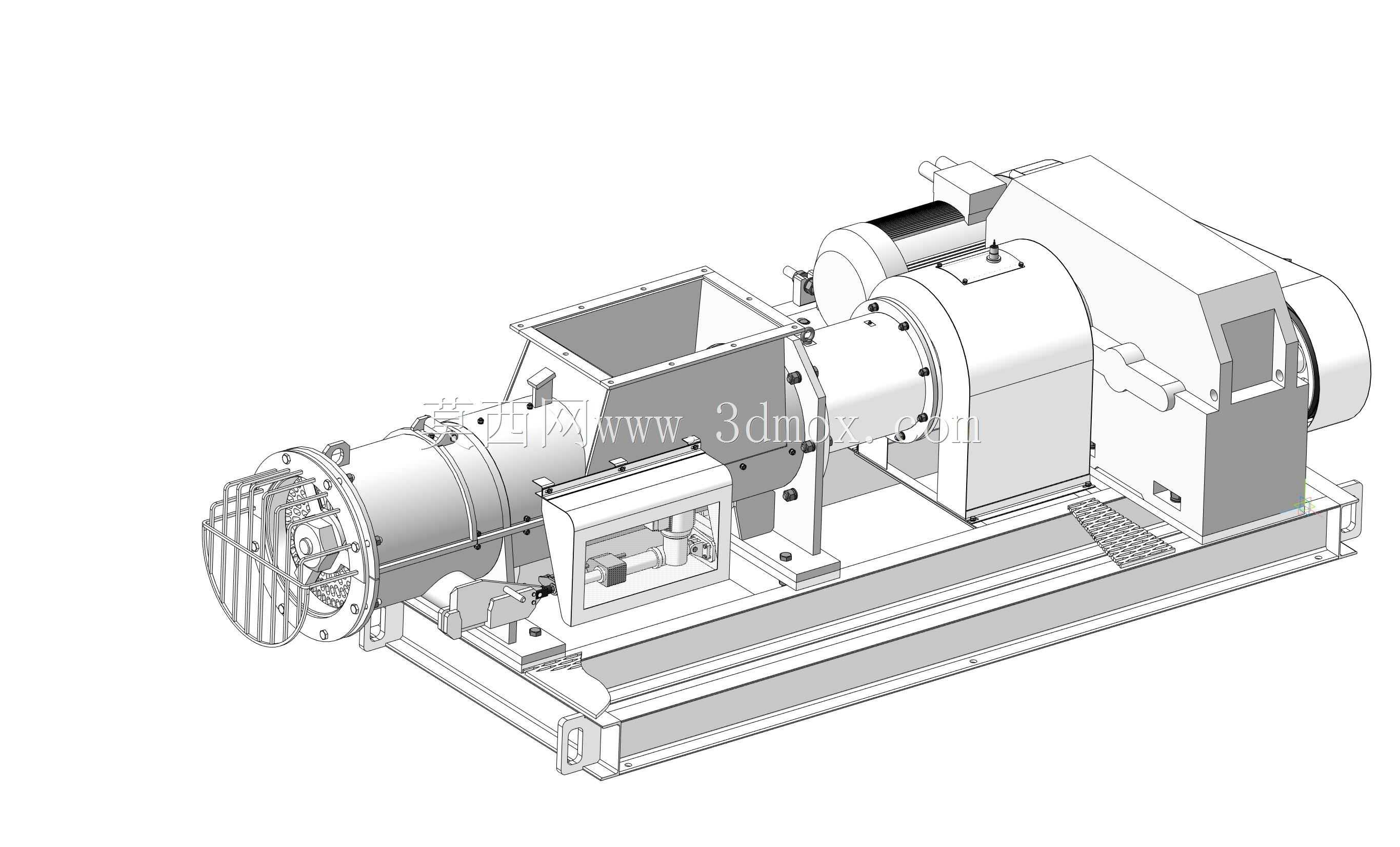

　　在墙材生产的原料预处理工段，这类粘土造粒设备承担着将松散、含水率不均的原生粘土原料加工成粒度均匀、塑性达标颗粒料的核心任务，是后续砖坯压制成型或挤出成型工序稳定运行的前置保障。从现场布置的角度看，整套设备采用驱动端与挤出工作端同轴直线排布的结构，驱动单元通过联轴器与减速机构直连，省去了额外的链传动或带传动张紧维护环节，安装时仅需校准驱动轴与挤出绞龙轴的同轴度即可，整体安装底座采用一体化焊接型材框架，现场就位后无需额外浇筑复杂的混凝土基础，仅需通过地脚螺栓调平水平度即可满足运行精度要求，设备进料端上方预留方形进料接口，可直接对接上游的破碎筛分出料溜槽，也可配套小型皮带输送机完成连续进料，出料端的多孔成型模头外侧加装了防护格栅，既可以避免成型后的泥条过长弯折，也能防止检修时人员误接触旋转的挤出部件，符合建材生产现场的安全防护要求。

　　从功能实现逻辑来看，设备的核心工作段为水平布置的挤出绞龙腔体，进料段的绞龙叶片采用大螺距设计，能够快速将落入进料口的松散粘土向挤压段输送，同时在输送过程中通过叶片与腔体内壁的剪切作用打散粘土中的结块，配合腔体内壁设置的纵向阻转棱条，避免泥料随绞龙同步空转，保证物料持续向前推送；进入挤压段后绞龙螺距逐步缩小，对泥料产生持续的压缩作用，将泥料中裹挟的空气通过进料端的间隙逐步排出，同时让不同含水率的泥料在挤压过程中充分揉合，提升泥料的整体塑性均匀性，避免后续制砖时出现坯体开裂、密度不均的问题；末端的成型模头采用多孔阵列结构，挤出的泥条经过模头端面的旋转切刀（该模型中预留了切刀安装位）切割后，即可形成粒径均匀的粘土颗粒，颗粒粒度可通过更换不同孔径的模头板调整，适配不同制砖工艺对原料粒度的要求。

　　设计过程中针对粘土原料磨琢性较强的特点，绞龙叶片边缘与腔体内壁接触的位置预留了耐磨衬板的安装槽，实际生产中可更换高铬铸铁衬板来延长设备的连续运行周期，减少停机维护频次；驱动端的轴承座采用独立的密封结构，配置双道骨架油封加防尘毡圈的组合密封形式，防止细颗粒粘土进入轴承造成磨损失效，轴承座与腔体之间设置了挡泥盘，即使有少量泥料从轴端间隙挤出，也会被挡泥盘甩出，不会侵入轴承位置；设备的减速机构与驱动电机集成安装在同一底座上，电机采用三相异步电机适配建材车间的常规供电配置，传动端的安全护罩采用快拆式结构，日常检查联轴器磨损情况时无需拆卸大量螺栓，提升维护效率。

　　从安装边界尺寸来看，整套设备沿轴向的总长度适配常规中小型制砖生产线的车间布置，宽度方向不超出底座框架的外沿，进料口的中心高度与上游常规破碎设备的出料高度匹配，无需额外搭建过高的进料平台，出料端的高度可直接对接下游的皮带输送机或原料陈化仓进料口，整体布置的高差损失小，能够简化生产线的物料输送流程。设备运行时的载荷主要沿轴向传递，底座的地脚螺栓孔位置按照均布载荷设计，安装时只要保证基础的承载能力满足设备满载运行时的总重量要求，即可避免运行过程中出现异常振动。针对不同地区粘土原料塑性差异较大的特点，该结构预留了模头加热的安装位，在处理高含水率、高粘度的粘土时，可在模头位置加装低热功率的加热模块，降低泥料与模孔壁的粘附阻力，避免泥条堵塞模孔影响连续出料；在处理低塑性、含砂量较高的粘土时，可在腔体上方预留的注水口位置添加定量的水分或粘结剂，配合绞龙的揉合作用快速调整泥料的塑性参数，无需额外增加混合设备。

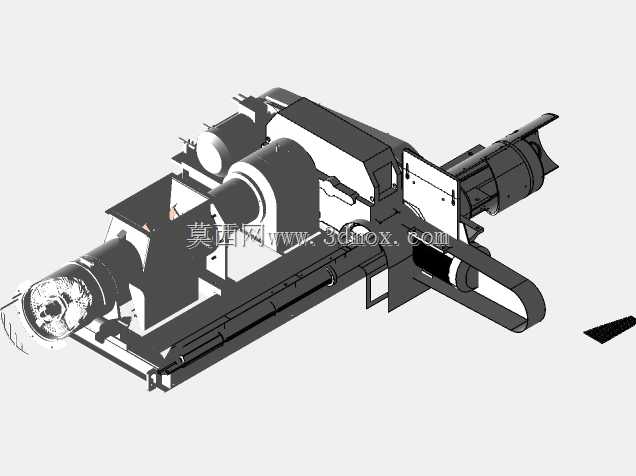

　　在三维建模过程中，所有部件的装配关系完全按照实际生产的装配公差设置，绞龙轴与腔体之间的间隙、轴承与轴座的配合公差、联轴器的同轴度调整余量都做了还原，结构设计人员可以直接参考该模型完成同类型设备的改型设计，比如调整绞龙的长径比来适配不同的产能需求，更换不同的模头结构来生产不同粒度的造粒产品，也可以基于该模型的底座接口尺寸，配套对应的进料、出料辅助设备，完成整套原料预处理工段的布局设计。对于设备选型人员而言，通过该模型可以直观判断设备的检修空间是否满足车间布置要求，比如驱动端的电机抽芯距离、腔体上方的衬板更换操作空间、模头更换的操作位置是否足够，避免设备到场后出现安装空间不足、维护操作困难的问题。
