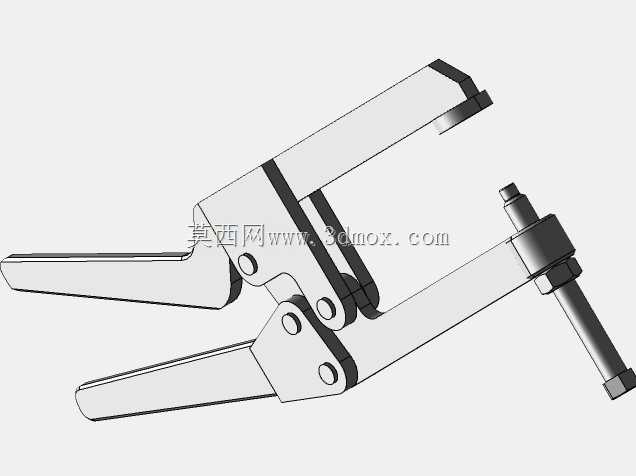

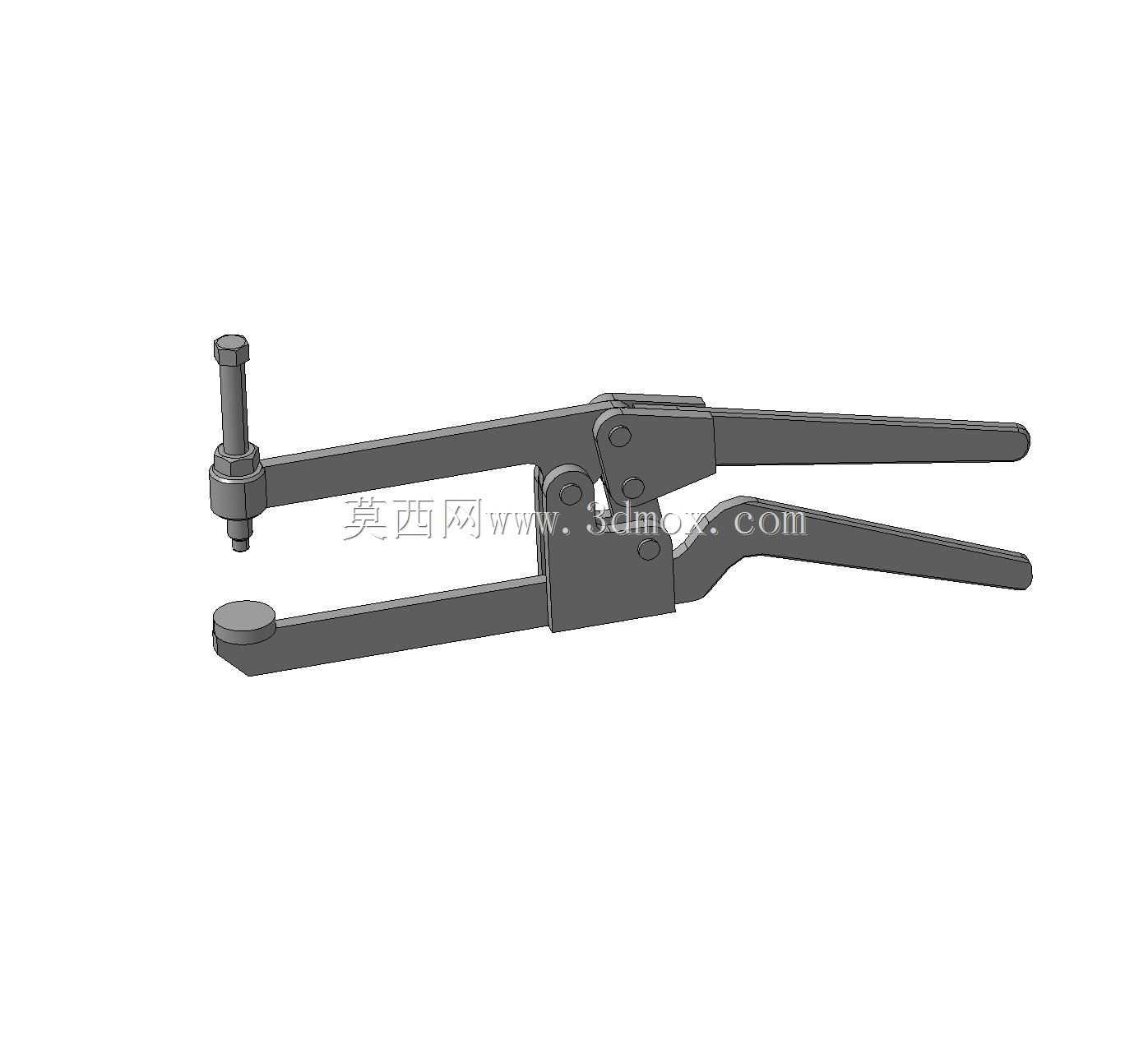

手动杠杆式快速压紧夹持工装结构

　　在机加工工位的工件装夹环节、钣金焊接工位的零件定位场景、装配线的部件临时固定工序里，这类手动杠杆式压紧夹持工具是一线操作岗使用频率极高的辅助工装，不需要外接气源、电源动力，完全依靠手动操作即可完成工件的快速压紧与松脱，适配小批量多品种的柔性生产场景，尤其是没有集中供气供电的零散维修工位、户外现场装配场景，这类纯机械结构的夹持工具不存在动力管线牵绊的问题，操作人员单手即可完成开合操作，另一只手可以同步调整工件位置，操作效率远高于传统的螺栓压板压紧结构。从结构设计逻辑来看，这套夹持机构采用了双杠杆增力的铰接布局，长手柄作为第一级力臂，操作人员施加在手柄末端的握力经过铰接点的力矩放大后，传递到前端的压头位置，压头采用可调节的螺杆结构，

　　能够根据被夹持工件的厚度差异旋转调整伸出长度，适配不同高度的工件装夹需求，压头末端做了平面钝化处理，避免压紧过程中在工件表面留下压痕，对于表面质量要求较高的钣金件、机加工成品件装夹场景，也可以在压头端面加装聚氨酯、橡胶材质的保护垫，进一步降低装夹损伤风险。整个钳体的主体结构采用钢板冲压铰接成型，所有铰接销轴都做了淬火硬化处理，长期反复开合使用也不会出现销轴磨损松旷的问题，钳体的下支撑臂做了平直加宽设计，使用时可以直接贴合在工作台面或者工装基板上，不需要额外做复杂的定位安装，部分需要固定使用的场景也可以在下支撑臂的平面位置加工安装孔，通过螺栓将整个夹钳固定在工装台面上，作为专用工装的压紧单元使用。从安装边界尺寸来看，

　　这套夹钳在完全张开状态下的手柄开合角度控制在15度以内，操作人员不需要大幅度摆动手臂即可完成压紧动作，在密集排布的工装工位上，相邻夹钳之间不会出现操作干涉，压头的最大行程可以覆盖0到45毫米的工件厚度差，常规的板件、型材、小型机加工零件都可以直接装夹，不需要额外更换压头配件。在实际使用过程中，这类夹钳的压紧力可以通过手柄的握持力度做线性调整，对于薄壁类易变形工件，操作人员可以控制握力避免压弯工件，对于需要大压紧力的铣削、打磨工位，只需要将手柄扳动到自锁点位，机构会形成过死点的锁止状态，即使加工过程中存在振动冲击，夹钳也不会自行松脱，不需要额外增加锁止结构。和常见的垂直式、水平式快速夹钳相比，这款钳式结构的夹钳不需要预先固定安装，

　　既可以作为手持夹具临时夹持工件进行打磨、钻孔操作，也可以固定在台面上作为常驻压紧机构使用，场景适配性更强，铰接位置的间隙控制经过优化，压紧状态下的压头侧向偏移量控制在0.1毫米以内，装夹定位精度能够满足常规机加工、焊接工序的定位要求，不会因为机构间隙导致工件装夹错位。钳体的所有受力臂都做了等强度优化设计，在保证结构强度的前提下尽可能削减了非受力区域的材料厚度，整体重量控制在单手可轻松握持的范围内，长时间重复操作也不会造成操作人员的手部疲劳，手柄位置没有额外包覆防滑材料，依靠金属本体的冲压纹路即可提供足够的握持摩擦力，在有油污、切削液的工位环境下也不会出现打滑问题，清洁维护只需要定期在铰接销轴位置滴注润滑油即可，没有复杂的维护保养要求，适合生产车间的粗放使用环境。
