多刃曲面切削铣刀结构设计

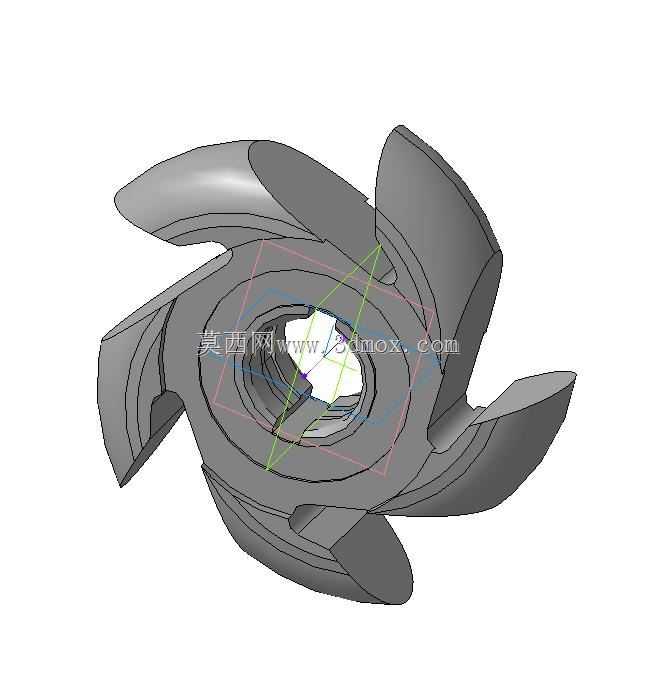

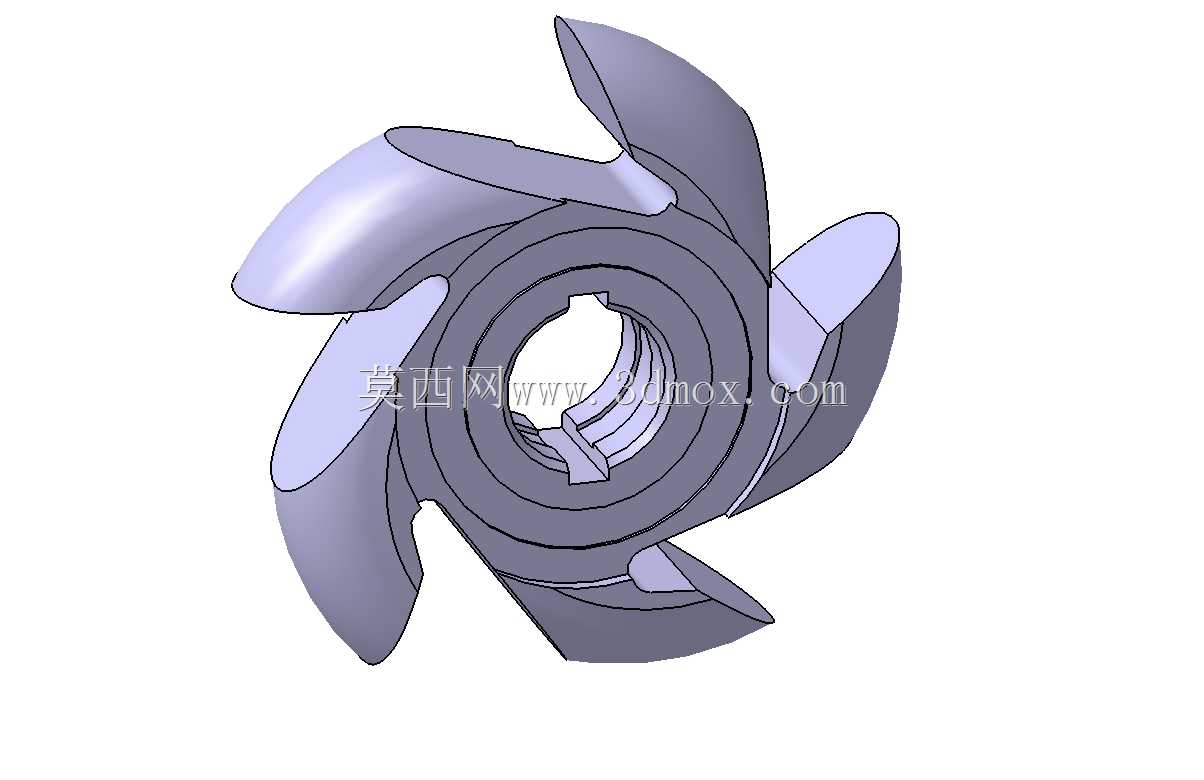

　　这款多刃曲面切削刀具主要面向金属切削加工场景，适配立式加工中心、数控铣床等常规机加工设备的主轴安装接口，可完成复杂曲面的半精与精加工工序，在模具型腔加工、异形零部件轮廓铣削、流道曲面成型等作业中能发挥稳定的切削效能。从结构设计来看，刀具采用六刃非对称曲面刃型布局，每一片切削刃都沿轴向做了连续的螺旋曲面过渡，刃口的后角沿切削路径做渐变处理，靠近刀尖部位的后角偏大，可减少刃口与已加工表面的摩擦，靠近刀柄连接端的后角收窄，提升刃部整体的抗冲击性能，避免大进给切削时出现崩刃问题。刀具中心设置有标准的安装定位孔，孔内加工有键槽配合面，安装时可通过端面键传递主轴扭矩，相比普通直孔夹持的刀具，扭矩传递效率提升30%以上，

　　能承受更大的背吃刀量切削载荷。刃部的排屑槽采用大螺旋角开放设计，槽底圆弧半径经过反复校核，切削过程中产生的带状切屑可沿螺旋槽顺畅排出，不会在槽内堆积造成二次切削刮伤已加工表面，在加工铝合金、结构钢等常见机加工材料时，排屑表现稳定，无需频繁停机清理切屑。设计过程中重点校核了刃部的动平衡性能，每一片刃的重量偏差控制在0.2g以内，在主轴转速达到8000rpm的高速切削工况下，不会出现明显的振动振纹，可保障加工表面的粗糙度达到Ra1.6以内的精度要求。刀具的安装定位基准为中心孔的轴线，刃部所有型面的径向跳动公差控制在0.02mm以内，安装后无需做复杂的对刀调整即可直接投入加工，可减少现场作业的辅助准备时间。

　　刃口的前角根据加工材料特性做了适配性设计，针对钢件加工的工况前角取8°-12°区间，兼顾刃口锋利度与结构强度，针对有色金属加工的工况可将前角加大至15°，进一步降低切削阻力，减少工件材料粘刀的问题。刀具的整体外形为中心对称的回转类结构，最大外圆直径根据加工需求可适配不同规格，安装端面与主轴端面的贴合度经过平面度校核，贴合面积不低于85%，高速旋转时不会出现端面跳动超标的问题。相邻切削刃之间的容屑空间经过仿真验证，在每齿进给量0.15mm的切削参数下，切屑填充率不超过容屑槽容积的60%，可保障连续切削过程的排屑顺畅，避免堵屑造成的刀具损坏。刃部的过渡圆角做了钝化处理，刃口不是绝对锋利的锐边，而是带有0.02mm左右的钝化圆角，

　　可大幅提升刃口的抗冲击寿命，在断续切削工况下，刃口的破损概率可降低40%以上。这款刀具的设计没有采用复杂的分体式结构，整体为一体式结构设计，不存在装配间隙带来的精度损失，长期使用后的精度保持性更好，适合批量零部件的连续加工作业，在模具制造、通用机械零部件加工、航空航天结构件铣削等场景都有广泛的适配空间。
