手动压紧式圆管对接焊接工装夹具结构

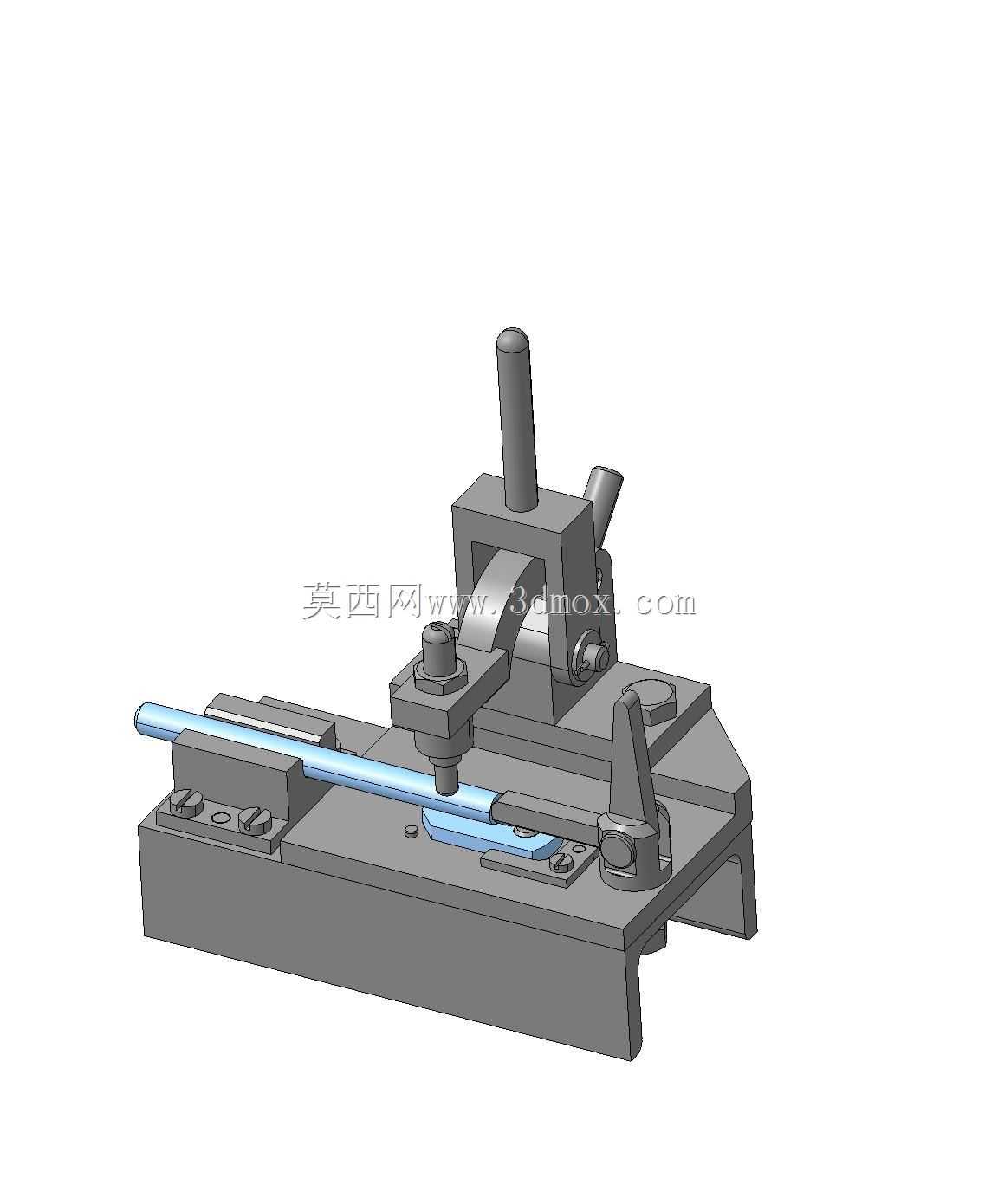

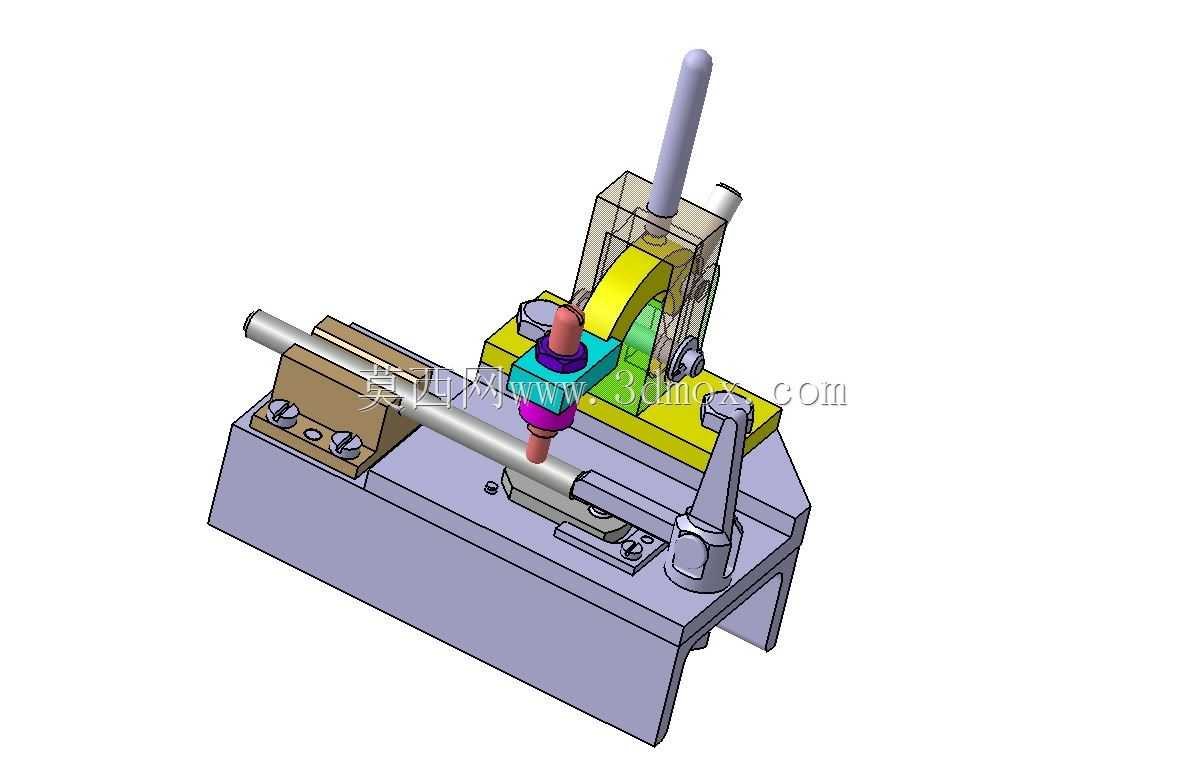

　　在中小批量金属管件焊接加工场景中，这类手动压紧式焊接夹具主要承担圆管类工件对接焊前的定位与夹紧职能，适配车间零散小批量焊接工位的作业需求，无需外接气源或液压动力源，仅依靠人工操作手柄即可完成装夹动作，对于无集中供气的小型加工车间、维修班组的现场焊接作业适配性极强。整套夹具的底座采用槽型铸铁式结构设计，底部预留的安装槽可直接通过T型螺栓固定在标准焊接工作台上，安装边界可适配多数常规焊接工位的台面尺寸，底座整体作为所有功能部件的安装基准，上平面铣削加工出定位槽与安装螺孔，保证各功能组件的装配位置精度。工件定位部分设置了V型块定位结构，针对圆管类工件的圆柱面特性，V型块的夹角采用90度设计，可适配一定直径范围内的圆管装夹，

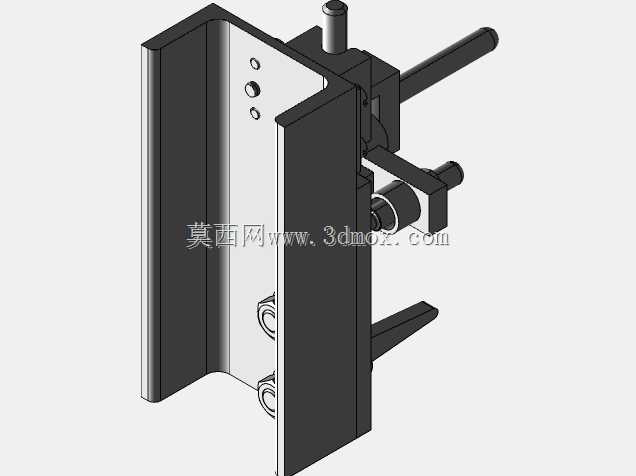

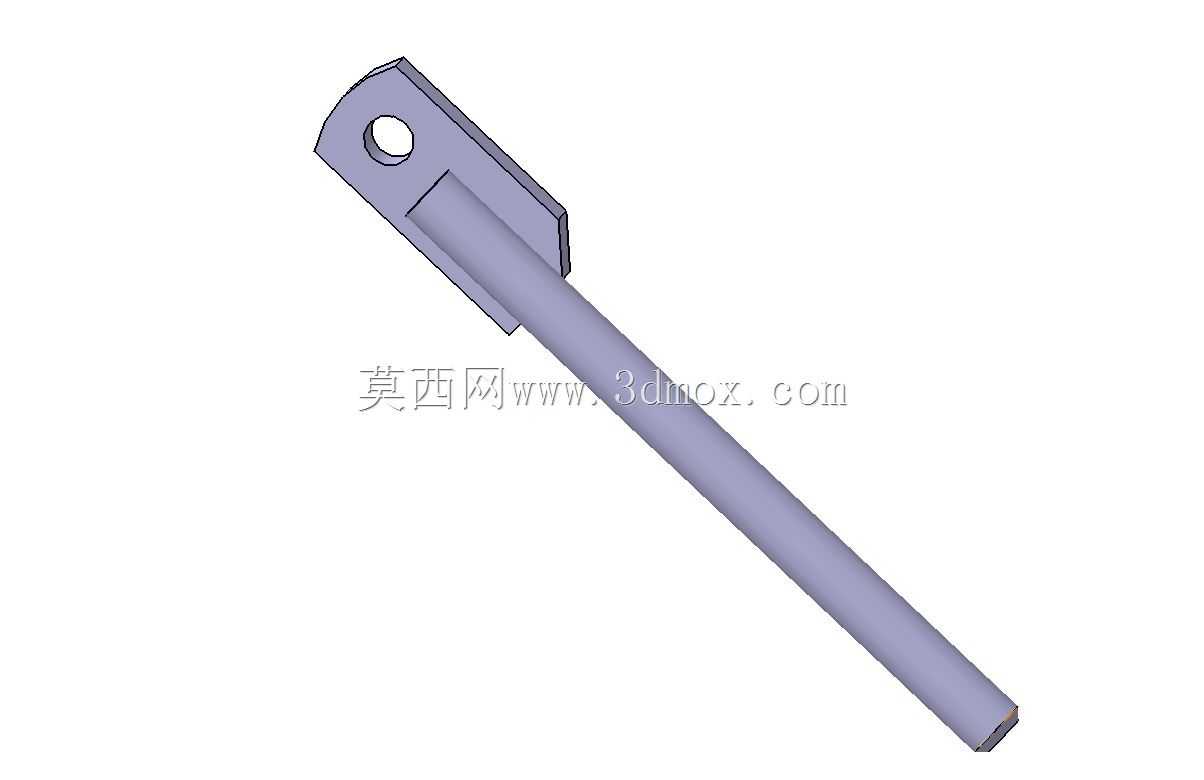

　　限制工件径向四个自由度，轴向则通过端部的定位挡块实现位置限定，保证两段待焊接圆管的对接端面间隙均匀，避免焊接过程中出现错边、间隙偏差过大导致的焊穿、未焊透缺陷。夹紧机构采用手动杠杆式压头结构，操作手柄通过偏心轮与压头连接，扳动手柄时偏心轮带动压头下行，垂直压紧在待焊工件的上方，压头端部采用非金属隔热材质镶件，既可以避免压头与焊接飞溅直接粘连，也能防止刚性压头压伤工件表面，压头的压紧行程可通过尾部的调节螺栓调整，适配不同直径规格的圆管装夹需求。夹具上还设置了侧向辅助定位顶紧机构，针对对接处的工件，侧向顶杆可从水平方向顶住工件侧面，抵消焊接过程中工件受热变形产生的侧向位移，保证焊接全程工件位置稳定。

　　整套夹具的操作逻辑符合一线焊接工人的作业习惯，装夹单件工件的耗时不超过十秒，无需额外的动力配套，维护成本极低，所有易磨损部件均采用可拆卸式设计，压头、V型块、顶杆等损耗件可快速更换，无需整体报废夹具。从设计思路来看，这套夹具优先考虑了现场作业的实用性，没有复杂的传动结构，所有运动部件的配合间隙都预留了焊接飞溅的容纳空间，避免焊接过程中飞溅卡滞运动部件，同时各操作手柄的位置都设置在远离焊接电弧的区域，防止工人操作时被弧光灼伤。在实际应用中，这类夹具可用于圆管对接环缝焊接、圆管与法兰焊接等工序的定位装夹，相比通用的台虎钳装夹，专用的V型定位结构可保证圆管的同轴度误差控制在焊接工艺允许范围内，减少焊后校正的工作量，

　　尤其适合多品种小批量的管件焊接生产，不需要针对单一管径制作专用夹具，通过调整压头行程与V型块位置即可覆盖常用的小直径圆管焊接需求。夹具的整体外形紧凑，不会占用过多的工作台空间，闲置时可直接放置在工位货架上，搬运移动也较为方便，适合流动作业的焊接班组使用。
